一、适用体系：
采用悬臂施工法的常用结构体系有刚墩铰支连续梁、柔墩铰支连续梁、柔墩固结连续刚架、铰接悬臂梁、连续杠式悬臂梁、挂孔悬臂梁、带挂孔的T形刚构。

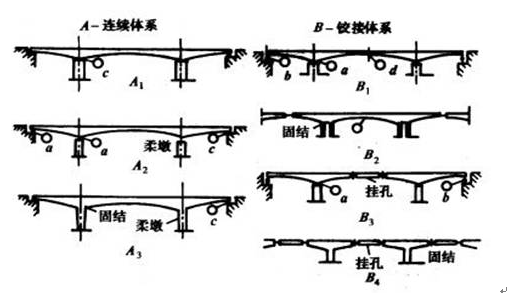

如图所示：
图中：A1---刚墩铰支连续梁；A2---柔墩铰支连续梁；A3---柔墩固结连续刚架；B1---铰接悬臂梁；B2---连续框式悬臂梁；B3---挂孔悬臂梁；B2---带挂孔的T形刚构；a---混凝土铰；b---钢筋混凝土摆座；c---橡胶支座；d---剪力铰；
二、施工要点：
必须保证墩梁固结，注意施工期的体系转换，结构上的预应力配置必须与施工受力相一致。
要实现悬臂施工，在施工过程中必须保证墩与梁固结，尤其在连续梁桥和悬臂梁桥施工中要采取临时墩梁固结措施。另外采用悬臂施工法，很有可能出现施工期的体系转换问题。如对于三跨预应力混凝土连续梁桥，采用悬臂施工时，结构的受力状态呈Ｔ型刚构，边跨合拢就位、更换支座后呈单悬臂梁，跨中合拢后呈连续梁的受力状态。结构上的预应力配置必须与施工受力相一致。
三、施工方法分类：
悬臂施工法通常分为悬臂浇筑和悬臂拼装两类。
悬臂浇筑---是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后张拉预应力束，移动机具模板（挂篮）继续悬臂施工。
悬臂拼装---是用吊机将预制块件在桥墩两侧对称起吊、安装就位后，张拉预应力束，使悬臂不断接长，直至合拢。
1、节段悬臂浇筑施工：
分为用挂篮悬臂浇筑施工和桁式吊悬臂浇筑施工。
（1）、用挂篮悬臂浇筑施工：
它将梁体每２～５m分为一个节段，以挂篮为施工机具进行对称悬臂浇筑施工。
（a）挂篮的构造：
通常由承重梁、悬吊模板、锚固装置、行走系统和工作平台几部分组成，其中承重梁是挂篮的主要受力构件。
挂篮的构造型式很多，通常由承重梁、悬吊模板、锚固装置、行走系统和工作平台几部分组成。

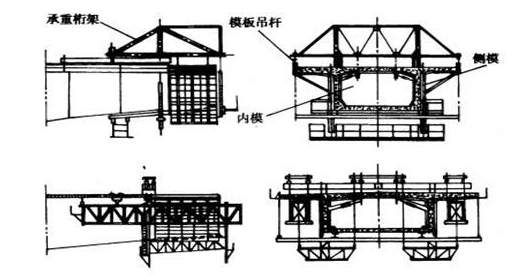

（挂篮的构造）
承重梁是挂篮的主要受力构件，可以采用钢板梁，工字钢梁或万能杆件组拼的钢桁梁和贝雷钢梁等，可设置在桥面之上，也可设在桥面以下，它承受施工设备和新浇节段混凝土的全部重量，并通过支点和锚固装置将荷载传到已施工完成的梁体上。
当后支点的锚固能力不够时，可采用尾端压重或利用梁内的竖向预应力钢筋等措施。挂篮的工作平台用于架设模板、安装钢筋和张拉预应力束筋等工作，当该节段全部施工完成后，由行走系统将挂篮向前移动，动力可由电动卷扬机牵引产生，包括向前牵引装置和尾索保护装置，行走系统可用轨道轮或聚四氟乙烯滑板装置。
挂篮的功能是：支承梁段模板、调整位置、吊运材料、机具、浇筑混凝土、拆模和在挂篮上进行张拉工作。挂篮除强度应保证安全可靠外，还要求造价低、节省材料，操作使用方便，变形小，稳定性好，装、拆、移动灵活和施工速度快等。
（b）箱形截面的浇筑：
所浇混凝土数量不大---采用全截面一次浇筑；
所浇混凝土数量较大---每一梁段的混凝土通常分两次浇筑，即先浇底板混凝土，后浇腹板及顶板混凝土。
对于箱型截面，如果所浇混凝土数量不大，可采用全截面一次浇筑，其施工工艺流程(如下图所示)。如果混凝土数量较大，每一梁段的混凝土通常分两次浇

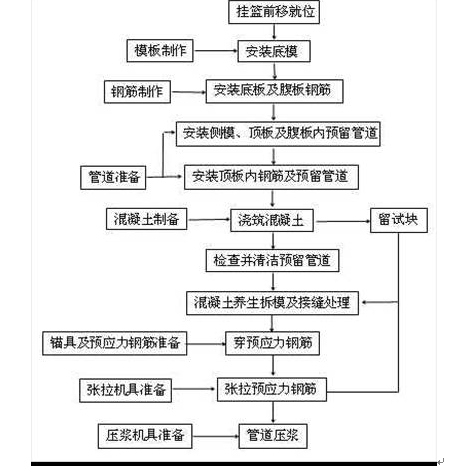

(箱形截面的浇筑施工工艺流程)
筑，即先浇底板混凝土，后浇腹板及顶板混凝土。当所浇的箱梁腹板较高时，也可将腹板内模板改用滑动顶升模板，这时可将腹板混凝土与底板混凝土同时浇筑，待腹板浇筑到设计高度后，再安装顶板钢筋及预应力管道并浇筑顶板混凝土。有时还可先将腹板预制之后进行安装，再现浇底板与顶板，减少现场浇筑工作量，并减轻挂篮承受的一部分施工荷载。但需注意由混凝土龄期差而产生的收缩、徐变内力。
（c）方法特点：
减少机具设备，免去支架，方便地跨越深谷、大河和交通量大的道路，施工不受跨径限制；
因施工受力特点，悬臂施工宜在变截面梁中使用。悬臂浇筑施工的周期一般为6～10天，依节段混凝土的数量和结构的复杂程度而不同，在悬浇施工中，如何提高混凝土的早期强度对有效缩短施工周期关系较大，这也是现场浇筑施工法的共性问题。
悬臂浇筑施工可使用少量机具设备，免去设置支架，方便地跨越深谷、大河和交通量大的道路，施工不受跨径限制，但因施工受力特点，悬臂施工宜在变截面梁中使用。但悬臂浇筑施工与其它施工方法比较，施工期要长一些。
（2）桁式吊悬臂浇筑施工：
利用由钢结构组拼的桁架（导梁）悬吊移动式模板和施工设备进行悬臂浇筑施工；悬臂施工的节段重量和施工设备均由桁梁承担，通过桁架的支架和中间支架将荷重传到已浇筑完成的梁段和桥墩上；由于桁梁将已完成的梁段和正在悬臂浇筑施工的梁段连通，材料和设备均可由桥面运至施工桥孔。
（a）桁式吊的构造：

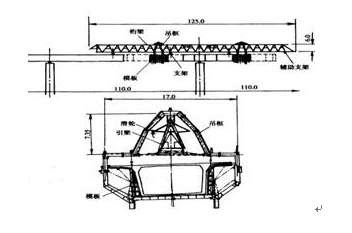

桁式吊有移动式和固定式两种。移动的桁式导梁设置在主梁的上方，随施工进程逐跨前移；而固定式桁梁在悬臂施工时不移动，需要在桥梁全长布置桁梁，因此固定式的桁式吊仅在桥梁不太长的情况下使用。移动式桁式吊由桁梁、支架、吊框、中间支架和辅助支架构成，桁梁是主要承重构件，长度大于桥梁跨径。支架是桁架的支点，施工时支承在上部结构上，吊框吊在桁梁上，用于悬挂模板和浇筑混凝土。中间支架支承浇筑的湿混凝土和悬吊模板的重量，辅助支架设在桁梁的前端，当桁梁移动到下一个桥墩时支承在桥墩上，桁式吊的构造如下图所示。
（b）施工过程：
前后悬吊模板移向墩顶→移动桁梁移至前方墩→浇筑前方墩节段→张拉预应力→梁墩临时固结→引桁架前进呈单悬臂梁→对称悬浇施工→逐加预应力→与后方悬浇梁端合拢。
悬臂浇筑施工合拢后，先将前后悬吊模板移向墩顶，移动桁梁至前方墩，浇筑前方墩上的节段，待墩上段张拉预应力束完成后，梁墩临时固结，再将桁架前移呈单悬臂梁并在墩顶主梁上设置支架支承桁梁，进行对称悬浇施工，逐段建立预应力，直至与后方悬浇梁端合拢，再循环原施工程序。
依据桁梁的作用位置，用桁式吊进行悬臂浇筑施工有二种类型，第一种是桁架的前支承位于前方墩上，后支承放在已浇好的梁段上，则悬浇施工的重量部分要由已完成的悬臂梁承担，这种也称为Ｐ－Ｚ施工法。第二种是桁梁的后支点支承在后方墩顶上，在施工过程中已完成的梁段不承受施工荷载。

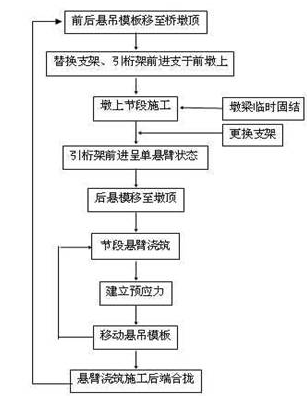

(用桁式吊悬臂浇筑连续梁的步骤)
（c）方法特点：
适用于变截面梁、变跨度桥、弯桥；支架要比挂篮的强度高，稳定性好，施工速度快；移动桁式吊需要有长度大于最大桥跨的桁架，施工设备比挂篮多些。
移动桁式吊悬臂浇筑施工，适用跨径在40～150m范围内，经济跨径70～90m，对于多跨长桥可采用一套设备多次周转使用，提高效率。同时采用桁式吊悬浇施工的支架要比挂篮的强度高，稳定性好，因此，浇筑节段可加长至10m左右，可以加快施工速度。移动桁式吊也和采用挂篮施工一样，适用于变截面梁，也可用于变跨度桥和弯桥。移动桁式吊需要有长度大于最大桥跨的桁架，施工设备比挂篮多些，但在边跨施工和墩顶节段施工时都可由桁式吊完成，可以省掉一些其它施工支架设备。
2、节段悬臂拼装施工：
悬臂拼装是从桥墩顶开始，将预制梁段对称吊装，就位后施加预应力，并逐渐接长的一种施工方法。
（1）施工过程：
悬臂拼装的基本施工工序是：梁段预制、移位、堆放和运输，梁段起吊拼装
和施加预应力。
悬臂拼装是从桥墩顶开始，将预制梁段对称吊装，就位后施加预应力，并逐渐接长的一种施工方法。悬臂拼装的基本施工工序是：梁段预制、移位、堆放和运输，梁段起吊拼装和施加预应力。
在悬臂拼装施工中，沿梁纵轴按起重能力划分适当长度的梁段，在工厂或桥位附近的预制场进行预制。
（2）施工机具：
移动式吊车、桁式吊、缆索起重机、汽车吊、浮吊等；移动桁式吊使用较多，固定桁式吊使用不多。
用于悬臂拼装的机具种类很多，有移动式吊车、桁式吊、缆索起重机、汽车吊、浮吊等。移动式吊车外形似挂篮，由承重梁、横梁、锚固装置、起吊装置、行走系统和张拉平台等几个部分组成。和用挂篮悬臂浇筑施工一样，在墩顶开始吊装第一（或第一、二）段时，可以使用
一根承重梁对称同时吊装，在允许布置两台移动式吊车后，开始独立对称吊装。移动式吊车的起重能力目前国内约1000KN。节段的运输可从桥下或水上运至桥位，由移动式吊车吊装就位。
移动桁式吊在悬臂拼装施工中使用较多，依桁梁的长度分两类。第一类桁梁长度大于最大跨径，桁梁支承在已拼装完成的梁段上和待悬臂拼装的墩顶上，由吊车在桁梁上移运节段进行悬臂拼装；第二类桁式吊梁的长度大于两倍桥梁跨径，桁梁的支点均支承在桥墩上，而不增加梁段的施工荷重，同时前方墩0#块的施工可与悬臂拼装同时进行。采用移动桁式吊悬拼施工，其节段重量一般可取1000KN～1300KN。
（3）方法特点：
施工方便，拼装周期短，施工速度快，减小了结构附加内力；但预制节段需要较大的场地，要求一定的起重能力，拼装精度要求很高
悬臂拼装施工将大跨桥梁化整为零，预制和拼装方便，可以上、下部结构平行施工，拼装周期短，施工速度快。同时预制节段施工质量易控制，减小了结构附加内力。但预制节段需要较大的场地，要求有一定的起重能力，拼装精度对大跨桥梁要求很高。因此，悬臂拼装施工一般用于跨径小于100m的桥梁。如荷兰的东希尔德桥，跨径95m，总长5m，节段间采用湿接缝，三个星期拼装两跨桥梁。
四、施工过程：
墩顶0号块的浇筑→悬臂节段的预制安装或挂篮现浇→各桥跨间的合拢段施
工及相应的施工结构体系转换→桥面系施工。
在悬臂法施工中，0号块(墩顶梁段)均在墩顶托架上立模现场浇筑,并在施工过程中设置临时梁墩锚固，使0号块梁段能承受两侧悬臂施工时产生的不平衡力

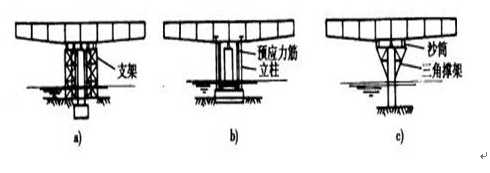

矩。临时固结、临时支承措施有：
1）将0号块梁段与桥墩钢筋或预应力筋临时固结，待需要解除固结时切断。
2）在桥墩一侧或两侧加临时支承或支墩。
3）将0号块梁段临时支承在扇形或门式托架的二侧。临时梁墩固结要考虑两侧对称施工时有一个梁段超前的不平衡力矩，应验算其稳定性，稳定性系数不小于1.5。
2、悬臂节段的预制安装或挂篮现浇
3、合拢段的施工：
合拢段的施工顺序取决于设计所拟定的方案；合拢段的施工常采用现浇合拢和拼装合拢两种方法。
（1）合拢施工顺序：
结构的合拢施工顺序取决于设计方所拟定的施工方案，通常采用的合拢顺序有：边跨至中跨的顺序合拢、中跨至边跨的顺序合拢、先形成双悬臂刚构再顺序合拢、全桥一次性合拢。
（2）合拢施工方法：
拼装合拢---精度要求较高，但工序简单，施工速度快；
现浇合拢---因施工过程中的各种因素的影响，需采取必要措施以保证合拢段的质量，如：合拢段长度、温度、混凝土的选择，采用临时锁定措施等。
合拢段的施工常取用现浇和拼装两种方法。
（a）采用拼装合拢，对预制和拼装精度的要求较高，但工序简单，施工速度快。
（b）采用现浇合拢，因在施工过程中，受到昼夜温差影响，现浇混凝土的早期收缩、水化热影响，已完成梁段混凝土的收缩、徐变影响，结构体系的转换及施工荷载等因素影响，需采取必要措施以保证合拢段的质量。
1）合拢段长度选择。合拢段长度在满足施工操作要求的前提下，应尽量缩短，
一般采用1.5～2.Om。
2）合拢温度选择。一般宜在低温合拢，遇夏季应在晚上合拢，并用草袋等覆盖，以加强接头混凝土养护，使混凝土早期结硬过程中处于升温受压状态。
3）合拢段混凝土选择。混凝土中宜加入减水剂、早强剂，以便及早达到设计要求强度，及时张拉预应力束筋，防止合拢段混凝土出现裂缝。
4）合拢段采用临时锁定措施
5）为保证合拢段施工时混凝土始终处于稳定状态，在浇筑之前各悬臂端应附加与混凝土质量相等的配重(或称压重)，配重需依桥轴线对称施加，按浇筑重量分级卸载。如采用多跨一次合拢的施工方案，也应先在边跨合拢，同时需通过计算，进行工艺设计和设备系统的优化组合。
五、结构体系转换：
结构体系转换是指在施工过程中，当某一施工程序完成后，桥梁结构的受力体系发生了变化，如简支体系变化为悬臂体系或连续体系等等，这种变化过程简称为＂体系转换＂。
对采用悬臂法施工的悬臂梁桥和连续梁桥，为保证施工阶段的稳定，在结构体系转换的施工中应注意以下几点：1．结构由双悬臂状态转换成单悬臂受力状态时，梁体某些部位的弯矩方向发生转换。所以在拆除梁墩锚固前，应按设计要求，张拉部分或全部布置在梁体下缘的正弯矩预应力束，对活动支座还需保证解除临时固结后的结构稳定，如控制和采取措施限制单悬臂梁发生过大纵向水平位移．2．梁墩临时锚固的放松，应均衡对称进行，确保逐渐均匀地释放．在放松前应测量各梁段高程，在放松过程中，注意各梁段的高程变化，如有异常情况，应立即停止作业，找出原因，以确保施工安全．3．对转换为超静定结构，需考虑钢束张拉、支座变形、温度变化等因素引起结构的次内力． 4．在结构体系转换中，临时固结解除后，将梁落于正式支座上，并按标高调整支座高度及反力。
六、方法特点：
采用悬臂施工的主要特点为：１）从桥墩处开始向两侧对称分节段悬臂施工，桥梁在施工过程中承受负弯矩，桥墩也要承担不平衡弯矩；２）非墩梁固结的预应力混凝土梁桥，采用悬臂施工时应采取措施，使墩、梁临时固结，因而在施工过程中应进行结构体系转换。对于带挂梁的T型刚构桥，主梁在施工中的受力状态与在运营荷载作用下的受力状态基本一致，结构的体系没有改变；３）采用悬臂施工法的机具设备较多，就挂篮而言，也有桁架式、斜拉式等多种型式，可根据实际情况合理选用；４）悬臂浇筑法施工简便、结构整体性好，施工中可不断调整标高，常用于跨径大于100m的桥梁。悬臂拼装法施工速度快，桥梁上、下部结构可平行作业，但施工精度要求较高，可在跨径100m以下的大桥中选用。５）悬臂施工法可不用或少用支架，施工不影响通航或桥下交通，适合于跨越深水、山谷、海洋等处，并适用于变截面预应力混凝土梁桥。
