一、概述

1、支座

设置在桥跨结构与墩台之间的传递装置。

2、支座的作用

传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力；保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自由变形，以使上下部的受力情况符合结构的静力图示。

3、支座的种类

（1）活动支座

只传递竖向压力，且保证主梁在支承处既能自由变形又能水平移动。

（2）固定支座

既要固定主梁在墩台上的位置并传递竖向压力和水平力，又要保证主梁在发生挠曲时在自由处能自由转动。

二、支座的类型

1、简易垫层支座（适用小跨径梁桥或板涵）

2、弧型钢板支座（适用中小跨径梁桥）

3、橡胶支座（适用各种跨径桥梁）

在此主要介绍橡胶支座

三、橡胶支座

1、板式橡胶支座

板式橡胶支座无固定支座与活动支座之分，所有纵向水平力和位移由各支座均匀分配。

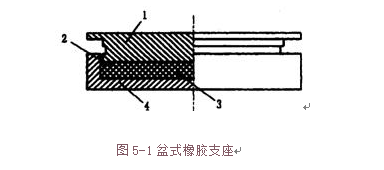

2、盆式橡胶支座：如图5-1

1-上座板；2-密封圈；3-橡胶板；4-底盆
