实训十一　摇摆式颗粒机操作实践

【实训目的】

1．熟练掌握摇摆式颗粒机的结构、工作原理。

2．学会摇摆式颗粒机的操作和设备清洁、消毒以及维护保养操作。

【实训内容】

1．摇摆式颗粒机的结构、工作原理。

2．摇摆式颗粒机的标准化操作规程。

3．摇摆式颗粒机的清洁标准操作规程和维护保养标准操作规程。

【实训步骤】

1．实践前认真复习项目十三任务一所讲的相关内容，做好实践前的各项准备。

2．观察摇摆式颗粒机的结构、工作原理。

摇摆式制粒机是制药企业生产中传统的制粒设备，具有结构简单、装拆和操作方便等特点。

（1）结构　主要由动力部分和制粒部分构成，如图13-1所示。动力部分的电动机装在机身底部的U型底座上，电动机通过皮带传动带动蜗轮减速器的蜗杆，在蜗轮轴上装有偏心轮，偏心轮带动齿条作上下往复平面运动，齿条使与之啮合的齿轮作往复转动，齿轮轴通过凸缘联轴器带动滚筒做往复摆动。制粒部分由滚筒、棘爪、棘轮、筛网、筛网夹管、手轮等组成。滚筒为六角滚筒，在其上固定有截面为三角形或梯形的“刮刀”。常用筛网按材质和加工方式的不同有尼龙编织筛、不锈钢编织筛、不锈钢冲孔筛等形式。

（2）工作原理　该设备以强制挤出为机制，滚筒上的刮刀与筛网形成一定斜角，借助滚筒正反方向交替旋转，刮刀将斜角内的湿物料强制挤压出筛网成粒，选用的不同目数的筛网决定颗粒粒度大小。

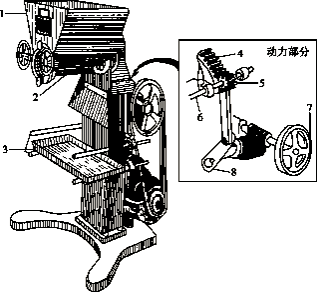

图13-1　摇摆式制粒机

1．加料斗；2．滚筒；3．置盘架；4．半月形齿轮；5．小齿轮；6．转轴；7．皮带轮；8．偏心轮

3．摇摆式颗粒机的操作。

（1）开机前检查设备是否完好，是否挂有已清洁、合格待用的状态标志；检查设备上次使用和清洁是否符合要求，合格后填写并更换设备运行状态标志。

（2）操作：①根据生产工艺中颗粒大小要求，剪取相应目数的筛网；②旋下两侧塑料挡板的固定螺母，取下塑料挡板；③转动花形手轮，松开卡在棘轮上的棘爪，旋转筛网夹管；④将筛网从挡板一侧沿旋转滚筒外围穿至另一侧，装好筛网夹管，使筛网两端嵌入槽内，转动花形手轮，将筛网包在旋转滚筒的外围上，通过手轮内侧棘轮和棘爪调节松紧度；⑤关上两侧门的塑料挡板，并拧紧固定螺母；⑥通电、空运转试机，确认无异常情况下方可投入使用；⑦混合物料倒入斗内，在旋转滚筒的往复摇摆挤压作用下通过筛网形成颗粒，落入盛器中，如用于粉碎块状物料的整粒操作中，应逐渐加入，不宜加满，避免受压过度损坏筛网；⑧工作结束，按下红色的“OFF”按钮，切断电源。

4．清洁标准操作规程

（1）清洁操作：①拧开制粒机两边挡板螺丝和旋转滚筒，抽出筛网夹管，取下挡板、筛网、旋转滚筒，移至清洗间，清除残留物，清洗、消毒、干燥；②擦洗加料斗等直接与药品接触的部件，除去残留物；③换用纯化水擦洗上述部分；75%乙醇消毒，干燥；④擦洗干净设备外部，将旋转滚筒、筛网夹管、挡板等部件装好；⑤清理现场，经检查合格后悬挂设备清洁合格状态标志，并填写设备清洁记录。

（2）注意事项：①清洁后要注意设备的保护，防止交叉污染；②已清洁干净的设备必须在规定时间内使用，否则应重新清洁、消毒。

5．维护保养标准操作规程

（1）机器润滑：①一般机件每运行3天加油一次；②滚动轴承每3个月加1#钙基润滑脂。

（2）机器保养

1）保养周期：①电动机每个月检查一次；②每班使用后，对机器整体检查一次。

2）保养内容：①定期检查电器系统，确保用电安全；②定期检查机件（每个月进行一次），检查蜗轮、蜗杆、轴承等活动部分是否转动灵活和磨损情况，发现缺陷应及时修复，不得继续使用；③设备的传动部分开车前应全部加油一次，中途可按各部分的运转情况添加；④蜗轮箱内须长期存储机油，油面高度为蜗轮全部浸入油中，连续使用该机时，须每隔3个月换油一次；⑤设备运行前先进行空转，确认运行正常，润滑良好。

【实训思考题】

1．常用颗粒生产设备有哪些？其结构、原理是什么？

2．怎样操作摇摆式颗粒机？如何拆装筛网？

3．怎样清洁、消毒颗粒机？怎样维护保养摇摆式颗粒机？

【实训测试】

实训技能考核要点见附录二。
