了解井架承受载荷类型；

 掌握钻机井架承载分析和计算方法。

石油钻机井架承受的载荷类型及计算方法。

 井架承受的基本载荷

 垂直载荷的计算

 水平载荷的计算

1.     怎样合理地确定设计井架的载荷组合？

2.     井架静强度分析，通常有几种力学简化模型？各有什么方法?

3.     如何确定平面桁架、空间桁架、平面钢架、空间钢架的几何稳定性？

4.     井架杆件稳定性与井架总体稳定性有什么不同？

5.     试分析空腹组合杆的临界力比相同截面的实心杆小的原因。

6.     确定井架支座，简化形式，需要考虑哪些因素？确定为固定支座、连杆支座、弹性支座、铰支座都需考虑哪些因素？

7.     井架承受的基本载荷有哪些？

8.     井架的设计步骤有哪些？

9.     ZJ32钻机，用钻杆钻井，=314，钻铤100m，=1607，最大井深时采用5×6结构起升，单个轮绳效率为0.98，=118kN，=1.3，=0.7，求起下钻时和？

10.  有一井架型号为JJ90/39—K，其自重为3.6kN，天车重22 kN，求上题的井架最大垂直载荷（）。

11.  某井架型号为JJ90/39—A，井架底边长3m，井架顶边长度为1.5m，求最大风速下，风作用在井架上的载荷？

12.  有一钻机型号为ZJ32，采用钻杆，立根长度为27m，当钻杆全部放在钻杆盒里时，求其对井架的水平分力为多少？（）

13.  已知ZJ-20钻机的名义井深2000m，试确定配套井架的有效高度，二层台的有效高度。已知：井架底座支座销轴中心至钻台面的高度为1.6m；转台面高出钻台面的高度为0.3m；钻杆母接头的高度为0.4m；立根起过接头的高度为0.3m；吊卡或卡瓦的高度为0.5m；立根长度为27m；游系高度为0.2m；立根盒高度为0.2m。

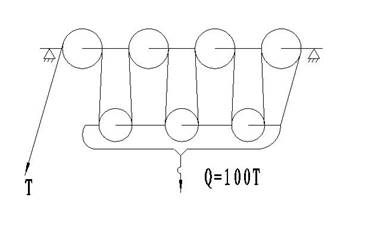

14.  当死绳固定在如下三个位置时，试分析井架顶部的受载,并分析其优缺点。



1、固定在底座上

图a

2、固定在游车上

图b

3、固定在天车上

图c
