红外光谱仪

目前主要有两类红外光谱仪：色散型红外光谱仪和Fourier（傅立叶）变换红外光谱仪。

一、色散型红外光谱仪

          色散型红外光谱仪的组成部件与紫外-可见分光光度计相似，但对每一个部件的结构、所用的材料及性能与 紫外--可见分光光度计不同。它们的排列顺序也略有不同，红外光谱仪的样品是放在光源和单色器之间；而紫外--可见分光光度计是放在单色器之后。

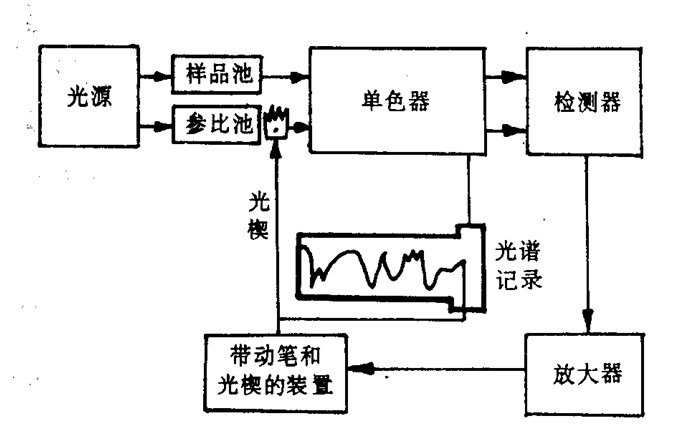

        色散型红外光谱仪原理示意图如下图所示。

 色散型红外光谱仪一般均采用双光束。将光源发射的红外光分成两束，一束通过试样，另一束通过参比，利用半圆扇形镜使试样光束和参比光束交替通过单色器，然后被检测器检测。当试样光束与参比光束强度相等时，检测器不产生交流信号；当试样有吸收，两光束强度不等时，检测器产生与光强差成正比的交流信号，从而获得吸收光谱。

1 . 光源

     红外光谱仪中所用的光源通常是一种惰性固体，用电加热使之发射高强度的连续红外辐射。

    常用的是Nernst灯或硅碳棒。Nernst灯是用氧化锆、氧化钇和氧化钍烧结而成的中空棒和实心棒。工作温度约为1700℃，在此高温下导电并发射红外线。但在室温下是非导体，因此，在工作之前要预热。它的特点是发射强度高，使用寿命长，稳定性较好。缺点是价格比硅碳棒贵，机械强度差，操作不如硅碳棒方便。硅碳棒是由碳化硅烧结而成，工作温度在1200-1500℃左右。

2 . 吸收池

  因玻璃、石英等材料不能透过红外光，红外吸收池要用 可透过红外光的NaCl、KBr、CsI、KRS-5（TlI  58%，TlBr42%）等材料制成窗片。用NaCl、KBr、CsI等材料制成的窗片需注意防潮。固体试样常与纯KBr混匀压片，然后直接进行测定。

3 . 单色器

  单色器由色散元件、准直镜和狭缝构成。

   色散元件常用复制的闪耀光栅。由于闪耀光栅存在次级光谱的干扰，因此，需要将光栅和用来分离次光谱的滤光器或前置棱镜结合起来使用。

4 . 检测器

          常用的红外检测器有高真空热电偶、热释电检测器和碲镉汞检测器。

5.记录系统

色散型红外光谱仪的缺点：入射光经狭缝到达检测器的光强弱；响应时间长。

二、Fourier变换红外光谱仪（FTIR）

   Fourier变换 红外光谱仪 没有色散元件，主要由光源（硅碳棒、高压汞灯）、Michelson干涉仪、检测器、计算机和记录仪组成。

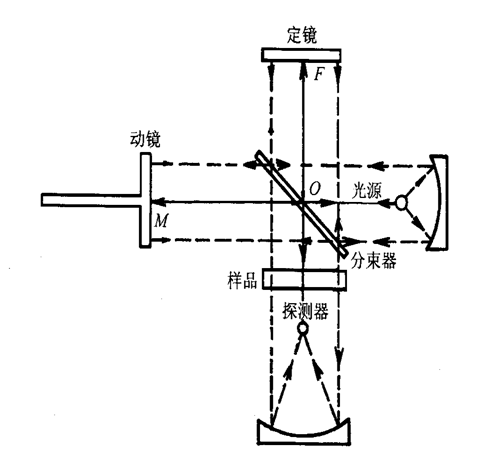

   核心部分为Michelson干涉仪，它将光源来的信号以干涉图的形式送往计算机进行Fourier变换的数学处理，最后将干涉图还原成光谱图。

    它与色散型红外光度计的主要区别在于干涉仪和电子计算机两部分。

 仪器中的Michelson干涉仪的作用是将光源发出的光分成两光束后，再以不同的光程差重新组合，发生干涉现象。当两束光的光程差为l/2的偶数倍时，则落在检测器上的相干光相互叠加，产生明线，其相干光强度有极大值；相反，当两束光的光程差为l/2的奇数倍时，则落在检测器上的相干光相互抵消，产生暗线，相干光强度有极小值。


Fourier变换红外光谱仪的特点

（1）扫描速度极快

   Fourier变换仪器是在整扫描时间内同时测定所有频率的信息，一般只要1s左右即可。因此，它可用于测定不稳定物质的红外光谱。而色散型红外光谱仪，在任何一瞬间只能观测一个很窄的频率范围，一次完整扫描通常需要8、15、30s等。

（2）具有很高的分辨率

    通常Fourier变换 红外光谱仪分辨率达0.1~0.005 cm-1，而一般棱镜型的仪器分辨率在1000 cm-1处有3 cm-1 ，光栅型红外光谱仪分辨率也只有0.2cm-1 。

（3）灵敏度高

     因Fourier变换 红外光谱仪 不用狭缝和单色器，反射镜面又大，故能量损失小，到达检测器的能量大，可检测10-8g数量级的样品。

     除此之外，还有光谱范围宽（1000~10 cm-1 ）；测量精度高，重复性可达0.1%；杂散光干扰小；样品不受因红外聚焦而产生的热效应的影响。
