衍射衬度
1、衬度的定义
Ø透射电镜中，所有的显微像都是衬度像。Ø衬度：相邻部分的电子束强度差。
Ø衬度C大小用下式表示：
Ø衬度像：强度不均匀的电子像。Ø对于光学显微镜，衬度来源是材料各部分反射光的能力不同。
Ø在TEM中，当电子逸出试样下表面时，由于试样对电子束的作用，使得透射到荧光屏上的强度是不均匀的，这种强度不均匀的电子像。
2、四种衬度
Ø透射电镜中按成像的机制不同，可以将衬度像分为四种：
①质厚衬度 ②衍射衬度 ③相位衬度 原子序数衬
3、衍射衬度
由样品各处衍射束强度的差异形成的衬度称为衍射衬度。或是由样品各处满足布拉格条件程度的差异造成的。

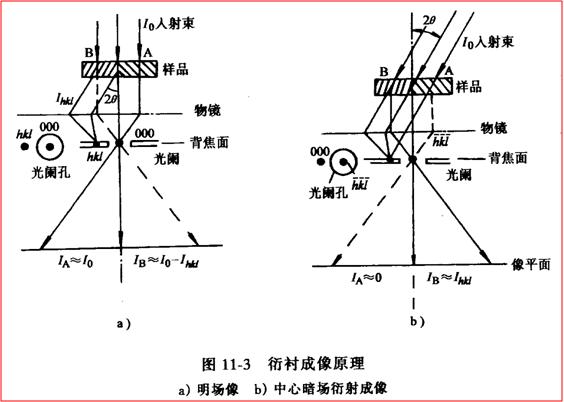

衍射衬度成像方式

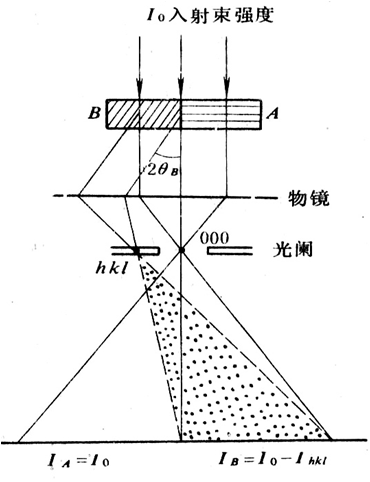

让透射束通过物镜光阑所成的像就是明场像。- 成明场像时，我们可以只让透射束通过物镜光阑，而使其它衍射束都被物镜光阑挡住，这样的明场像一般比较暗，但往往会有比较好的衍射衬度；
- 也可以使在成明场像时，除了使透射束通过以外，也可以让部分靠近中间的衍射束也通过光阑，这样得到的明场像背景比较明亮。
v暗场成像：
- 仅让衍射束通过物镜光阑参与成像得到的衍衬像称之为暗场像。暗场像又可以分为一般暗场像、中心暗场像和弱束暗场像等。
A、一般暗场像

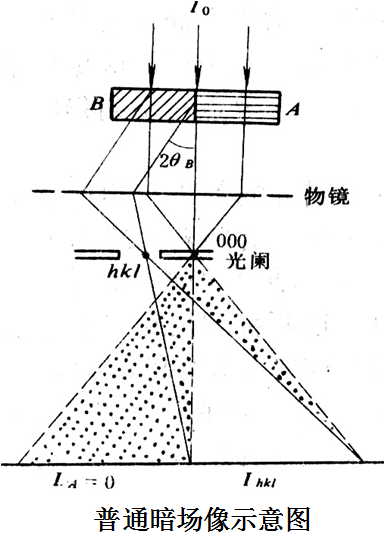

不倾转光路，用物镜光阑直接套住衍射斑所得到的暗场像，就是一般暗场像。

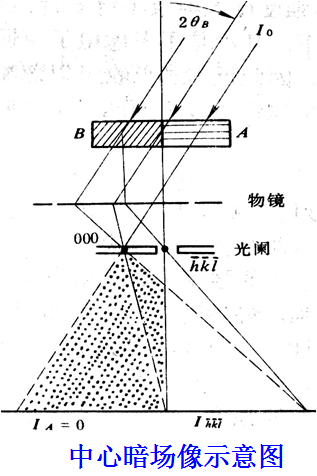

Ø为了消除物镜球差的影响，借助于偏转线圈倾转入射束，使衍射束与光轴平行，然后用物镜光阑套住位于中心的衍射斑所成的的暗场像称之为中心暗场像；Ø中心暗场像能够得到较好的衬度的同时，还能保证图像的分辨率不会因为球差而变差。
B、中心暗场像
C、弱束暗场像
Ø弱束暗场像严格地讲也是属于中心暗场像。Ø所不同的是：中心暗场像是在双光束条件下用g:-g的成像条件成像；而弱束暗场像是在双光束的条件下用g:3g的成像条件成像。
