其他回转体及其截切

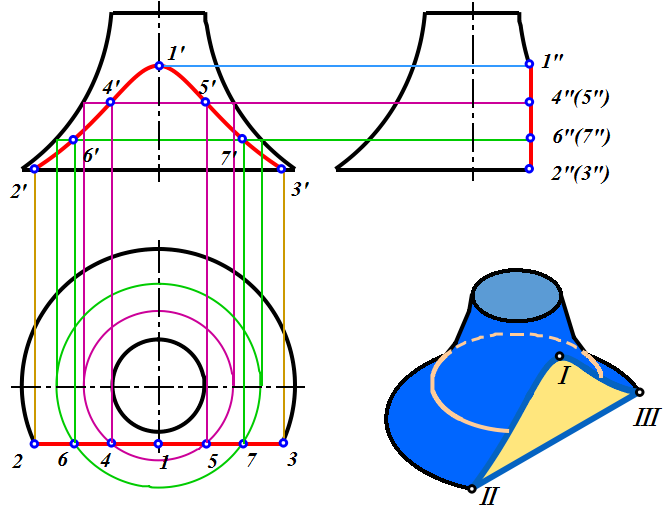

例5 求正平面与回转面的截交线

① 求特殊点

② 求一般点

③ 光滑连接各点并判别可见性

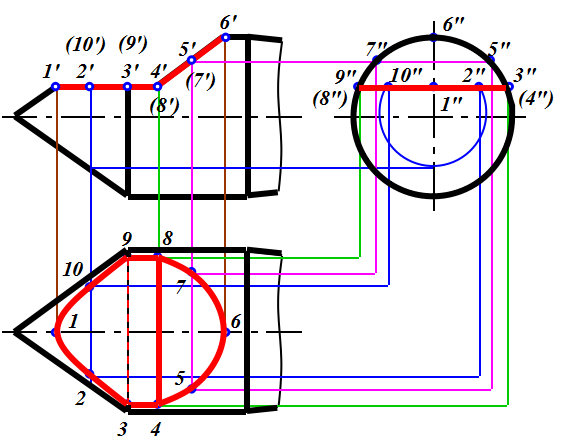

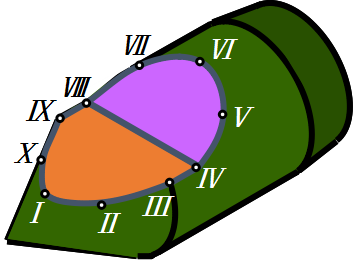

例6  完成铣床顶针的三面投影图

① 分段求出截交线上的点并光滑连线

②加深轮廓线，注意判断可见性，擦去多余线条
