球的投影及其截切





一、球的投影

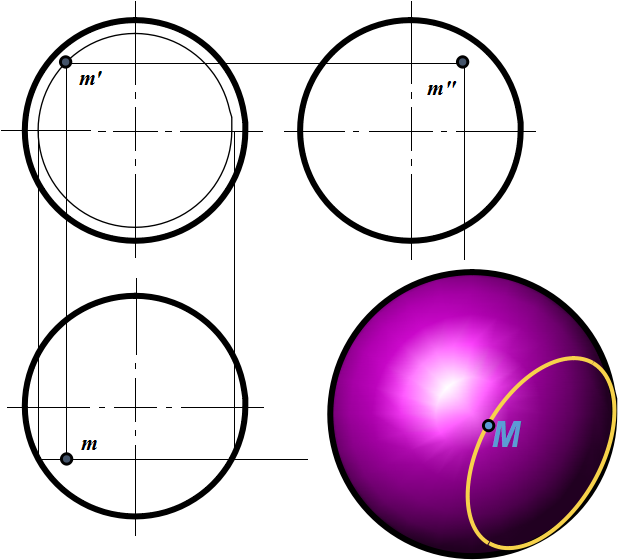

二 、球表面上取点

纬圆法


正平纬圆


侧平纬圆法













三、球的截切

当截平面为投影面平行面时，截交线在所平行的投影面上的投影为一圆，其余两面投影积聚为直线，该直线的长度等于圆的直径，其直径的大小与截平面至球心的距离B有关

例3  完成开槽半圆球的三面投影

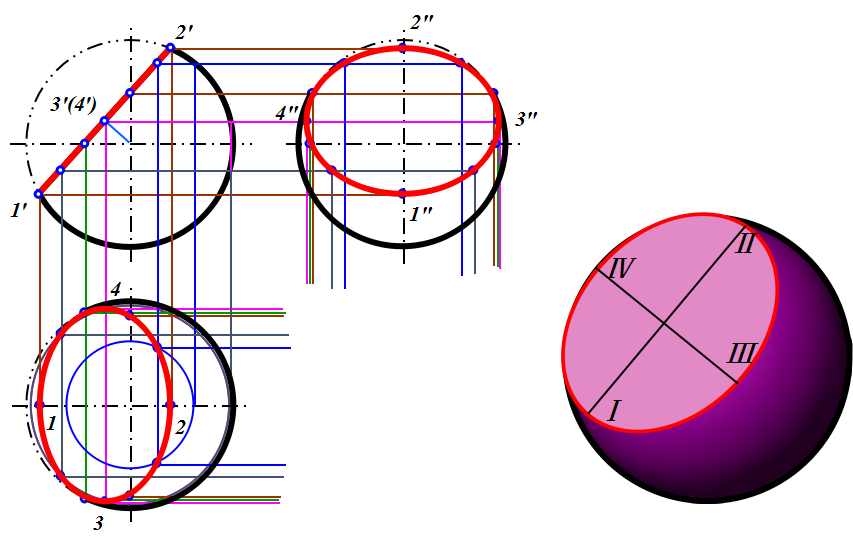

例4  求正垂面与圆球的截交线
