1、 把一般位置直线变换成投影面平行线

例1  求直线AB的实长及与H面的夹角。

空间分析：用V1面代替V面，在V1/H投影体系中，AB//V1。

作图：

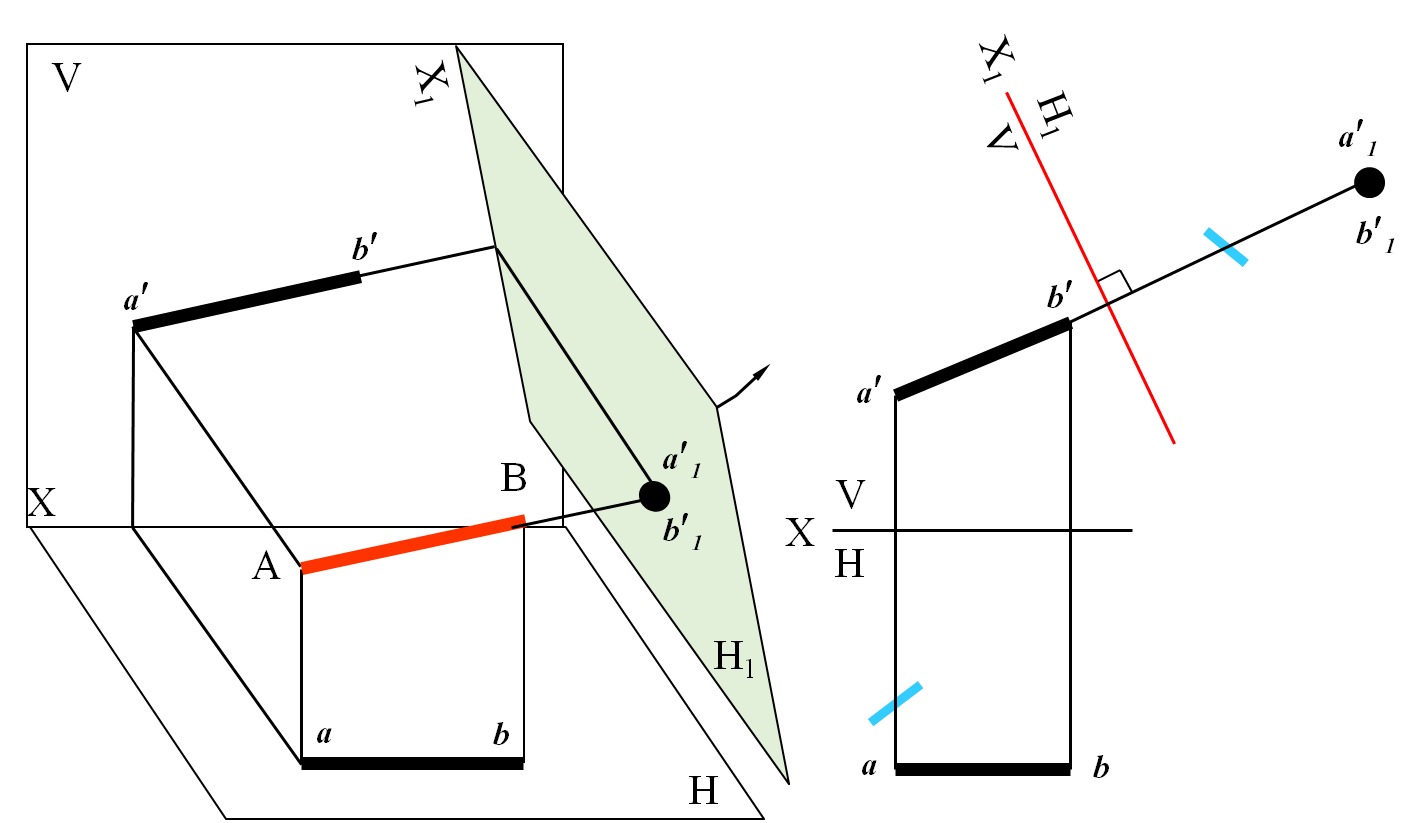

2、把投影面平行线变为投影面垂直线

正平线－铅垂线；水平线－正垂线；新轴垂直反映实长的投影。

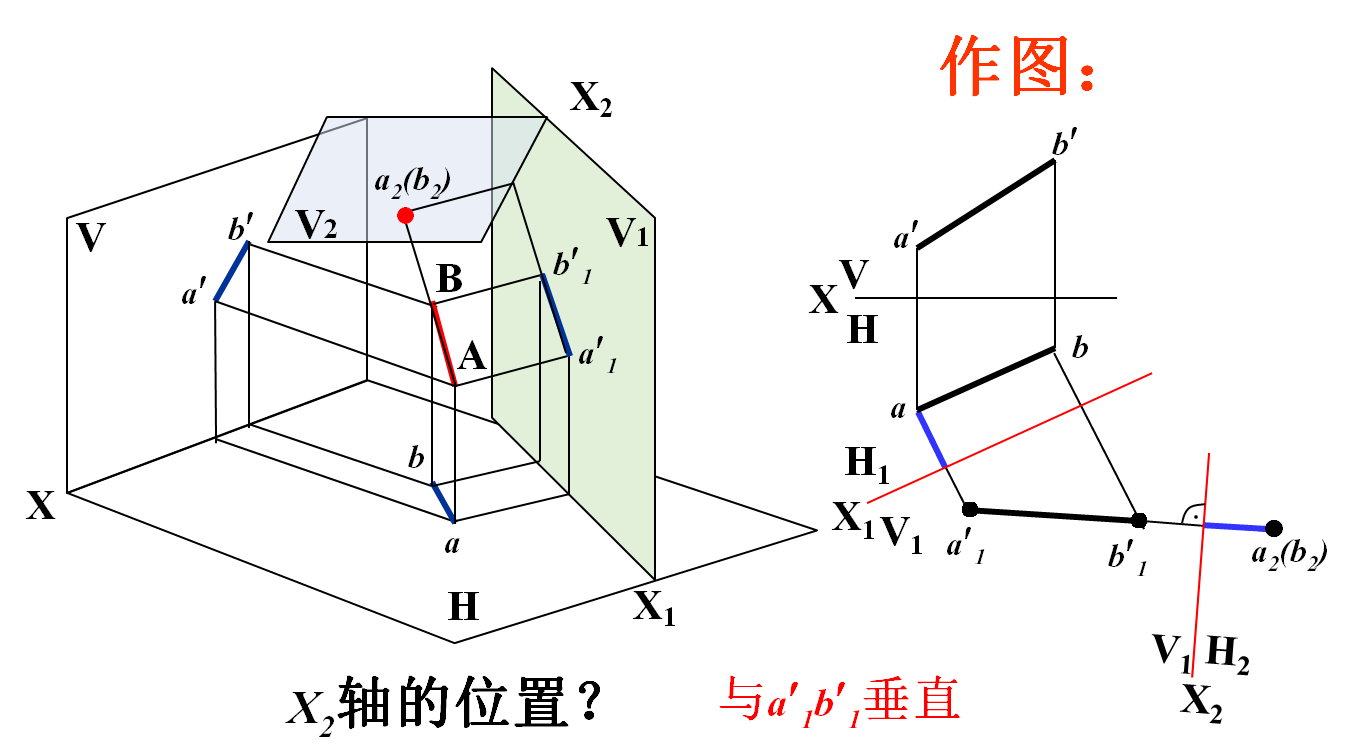

3、 把一般位置直线变换成投影面垂直线

空间分析：

一次换面把直线变成投影面平行线；

二次换面把投影面平行线变成投影面垂直线。

4、把一般位置平面变换成投影面垂直面

空间分析：

两平面垂直需满足什么条件？

如果把平面内的一条直线变换成新投影面的垂直线，那么该平面则变换成新投影面的垂直面。

一般位置直线变换成投影面垂直线，需经几次变换？

4、把一般位置平面变换成投影面垂直面

作图方法：在平面内取一条投影面平行线，经一次换面后变换成新投影面的垂直线，则该平面变成新投影面的垂直面。

思考：若变换H面，需在面内取什么位置直线？（正平线）

例1  求三角形ABC对水平投影面的倾角。

作图过程：

在平面内取一条水平线AD。　

将AD变换成新投影面的垂直线。

5、把投影面垂直面变换为投影面平行面

新轴平行积聚性投影

6、 把一般位置平面变换成投影面平行面

空间分析：

一次换面，把一般位置平面变换成新投影面的垂直面；

二次换面，再变换成新投影面的平行面。

作图：
