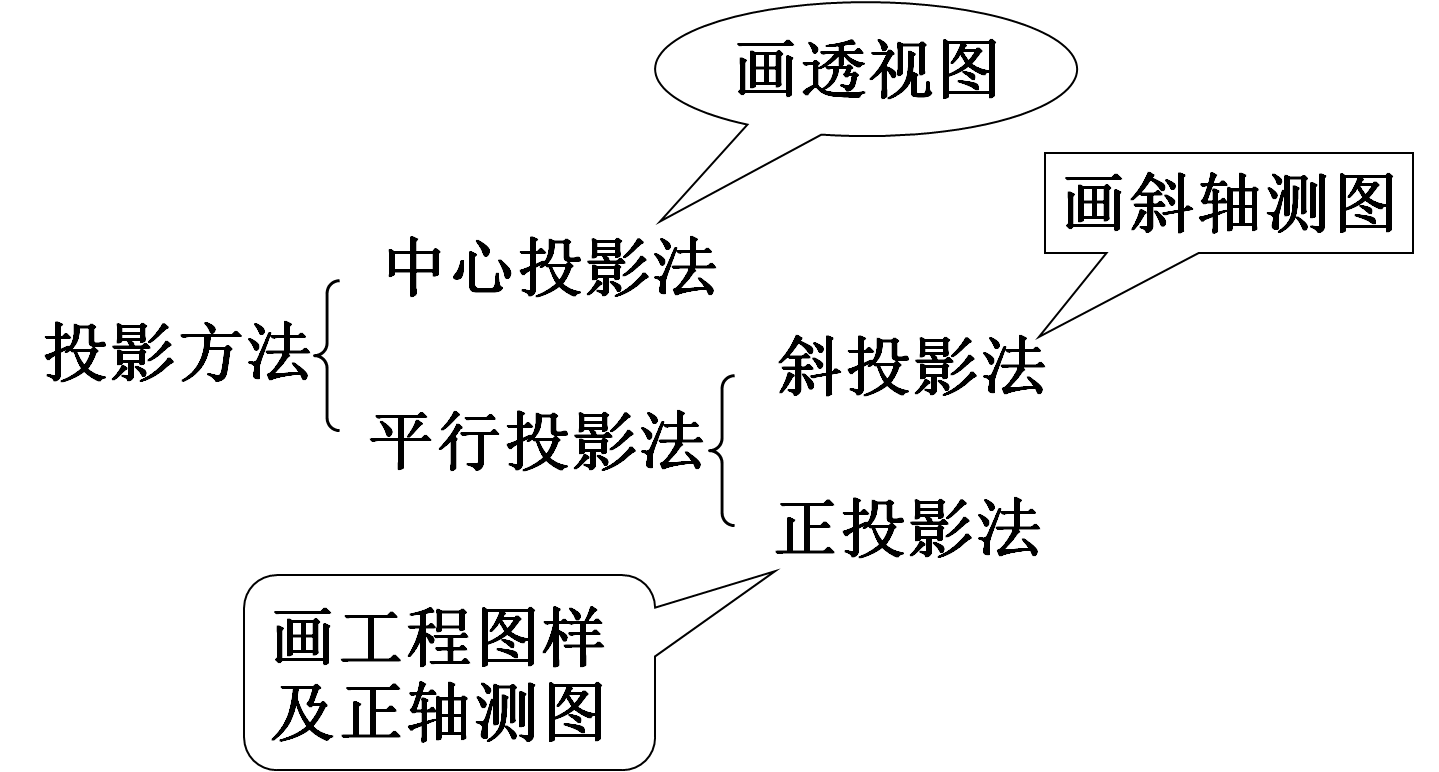

投影方法

中心投影法

投影特性：投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差

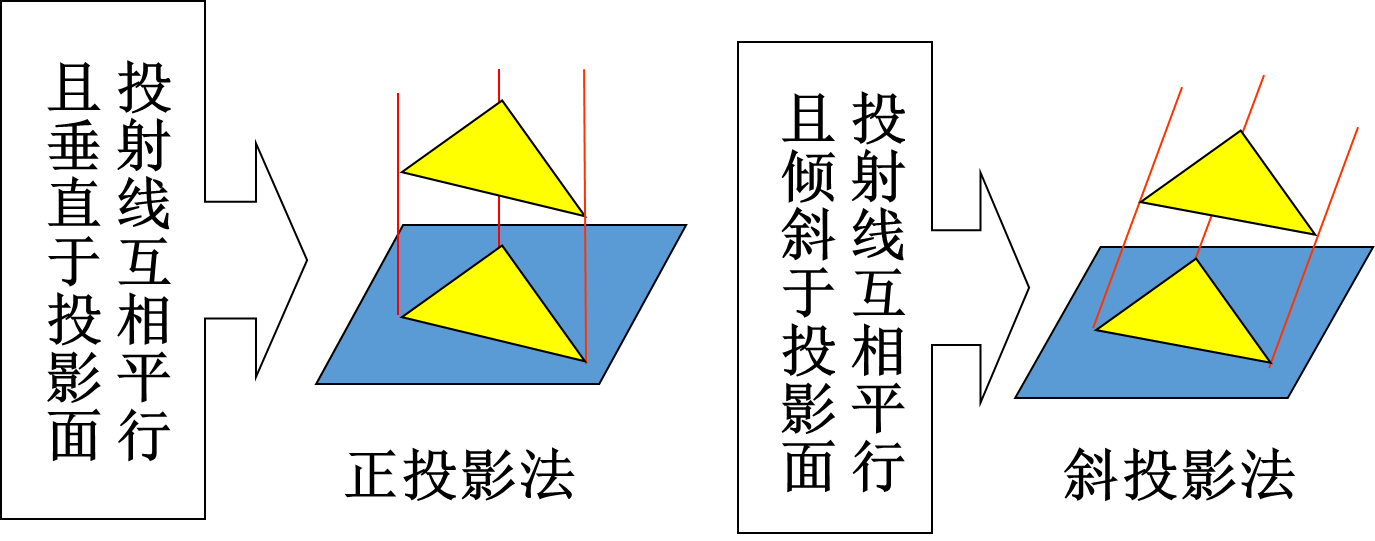

平行投影法

投影特性：投影大小与物体和投影面之间的距离无关。度量性较好

工程图样多数采用正投影法绘制。

图线的画法（GB/T 4457.4-2002）

图线

图线按其线宽分粗、细两种，比例为 2:1

粗线的线宽 d = 0.25、0.35、0.5、0.7、1、1.4、2mm



间隙：

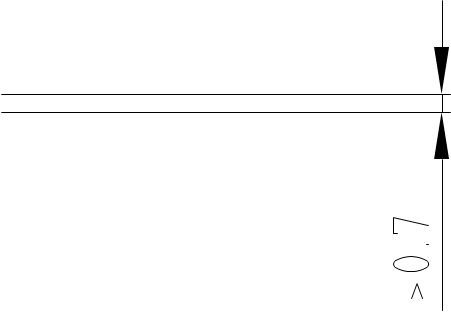

   除非另有规定，两条平行线之间的最小间隙不得小于0.7 mm;

相交：

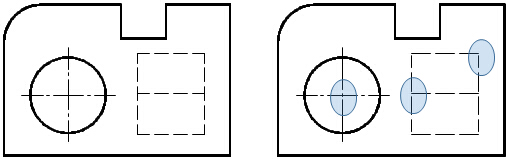

（1）基本线型应恰当交于画线处，而不是点或间隔。

                正确            错误

（2）虚线直接在实线延长线上相接时，虚线应留出间隙；

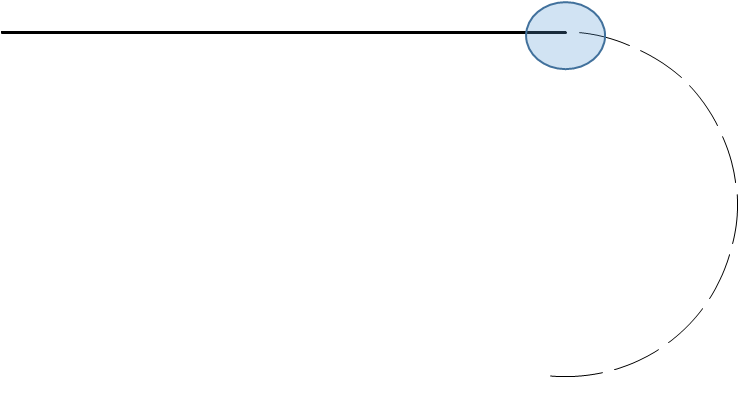

（3）虚线圆弧与实线相切时，虚线圆弧应留出间隙；

（4）画圆的中心线时，圆心应是画的交点，点画线两端应超出轮廓2~3mm；当圆心较小     时，允许用细实线代替点画线。

字体（GB/T14691—1993）

汉字应书写成长仿宋体，字体的大小以号数表示，字体的号数就是字体的高度（单位为mm），字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20八种，字体高度应按 的比率递增。

字母和数字可写成斜体和直体,斜体字字头向右倾斜，与水平基准线成75°
