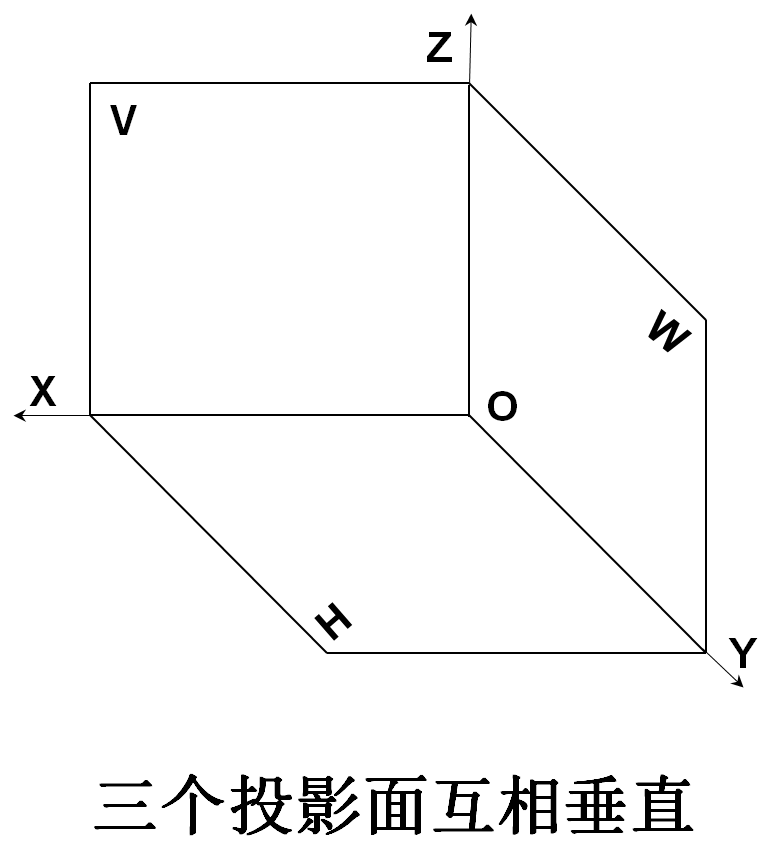

一、三投影面体系

    正面投影面（简称正面或V面）

    水平投影面（简称水平面或H面）

    侧面投影面（简称侧面或W面）

    OX轴   V面与H面的交线

    OY轴   H面与W面的交线

    OZ轴   V面与W面的交线

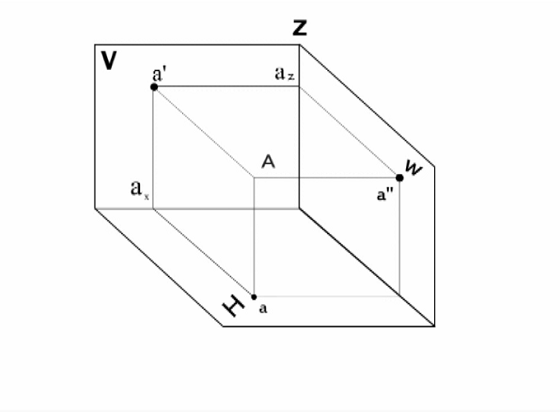

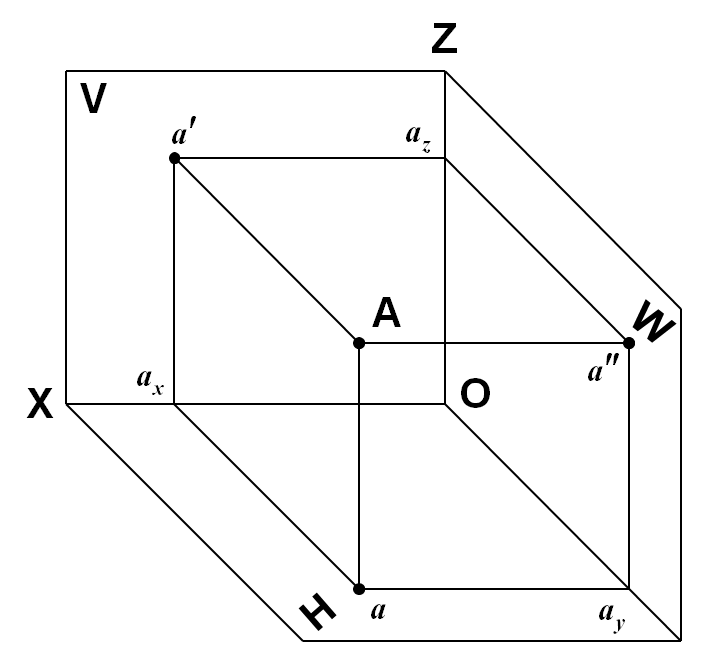

二、点A在三个投影面上的投影

三、点的三面投影图

点的投影规律:

① aa⊥OX轴                 长对正

② aa⊥OZ轴               高平齐

③ aax=aaz=y=A到V面的距离       宽相等

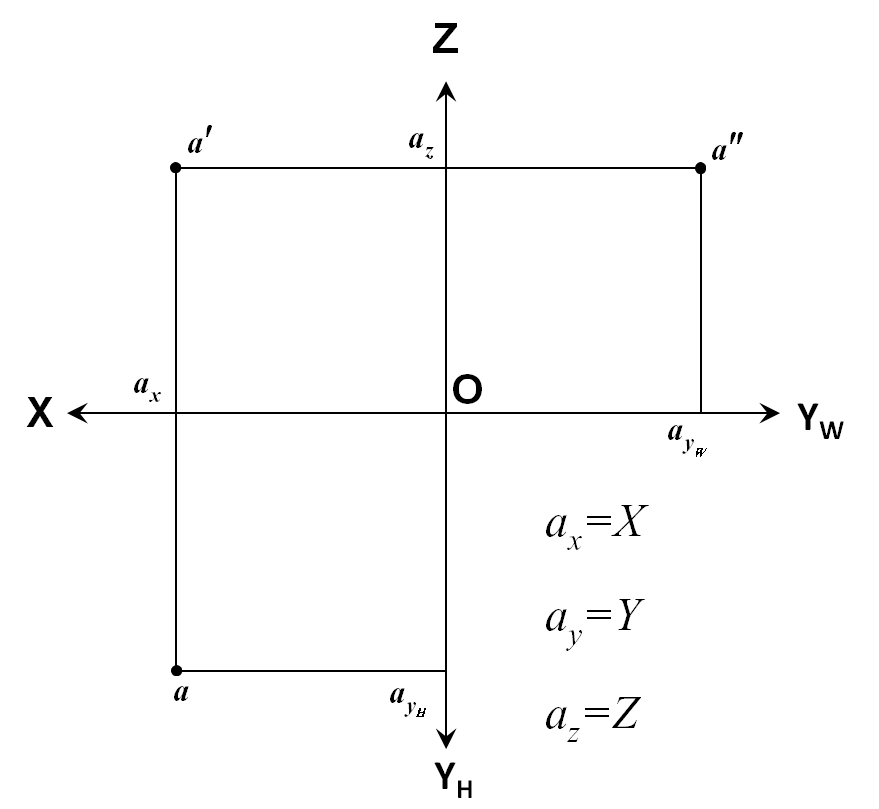

点的三面投影图与坐标值的关系

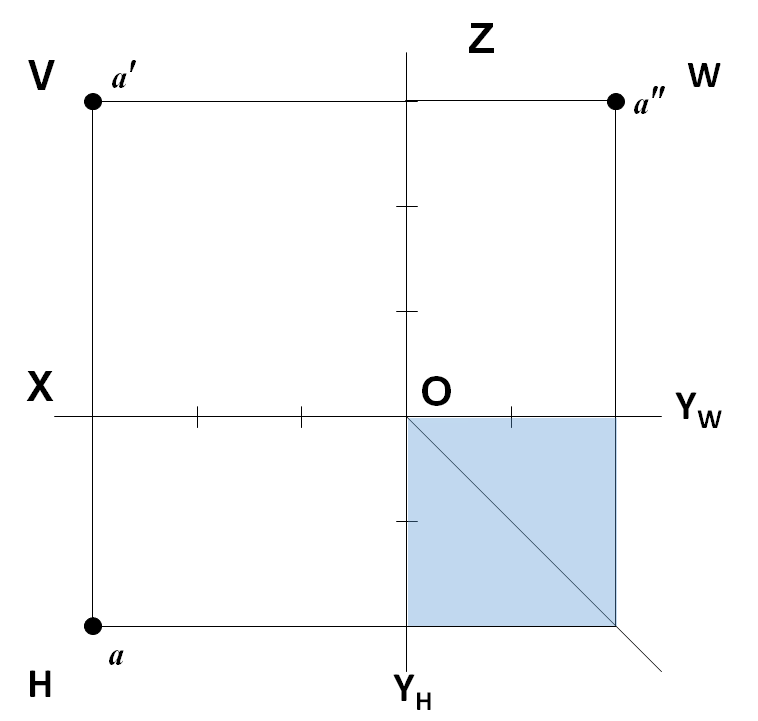

求作A（15,10,15）点的三面投影。

例1  已知点的两个投影，求第三投影。

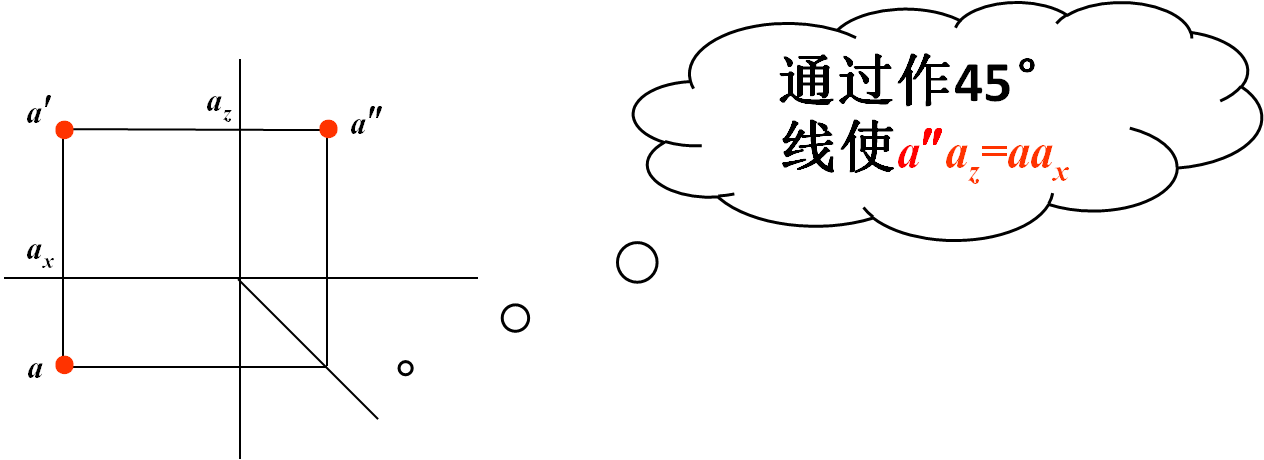

解法一：

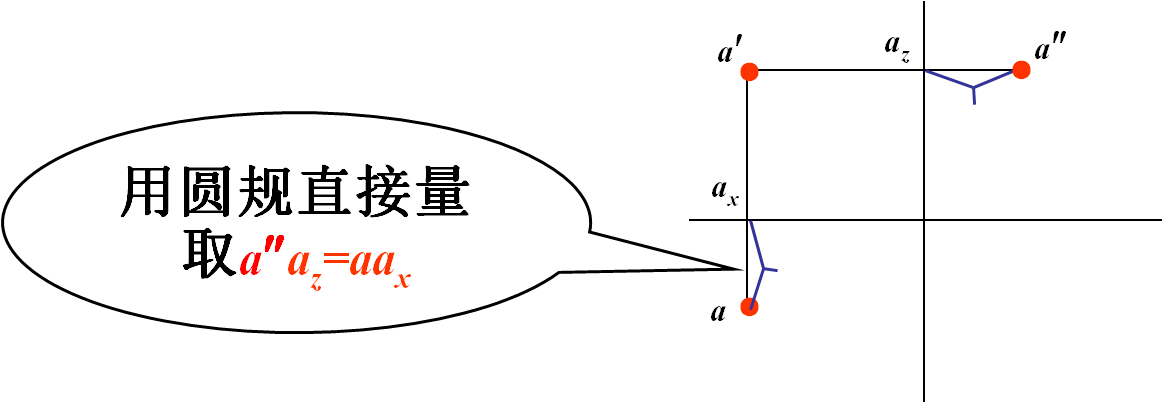

解法二：

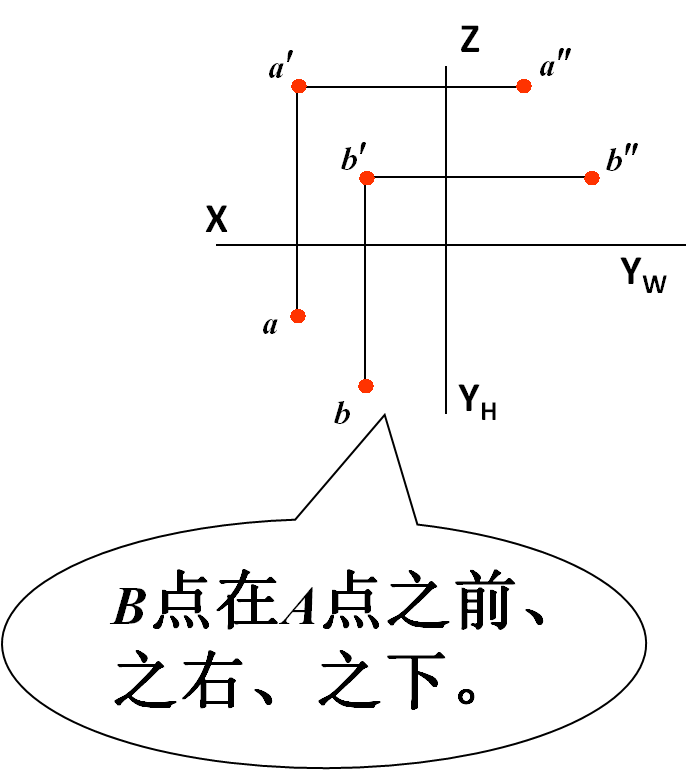

四、两点的相对位置

两点的相对位置指两点在空间的上下、前后、左右位置关系。

判断方法：

x 坐标大的在左

y 坐标大的在前

z 坐标大的在上

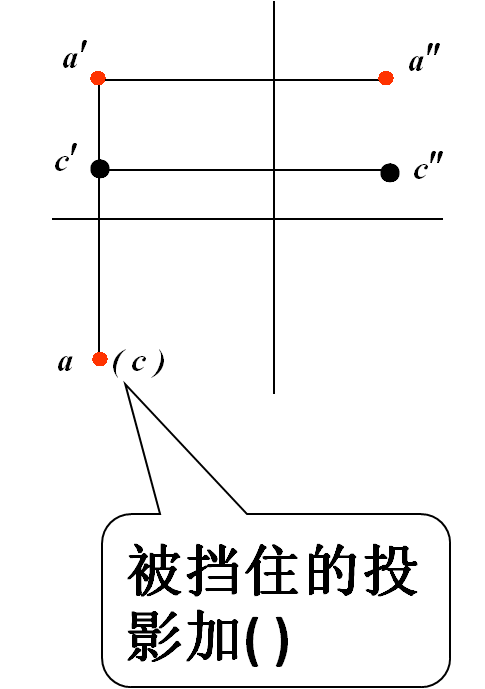

五、重影点

空间两点在某一投影面上的投影重合为一点时，则称此两点为该投影面的重影点。

A、C为H面的重影点

A、C为哪个投影面的重影点呢？
