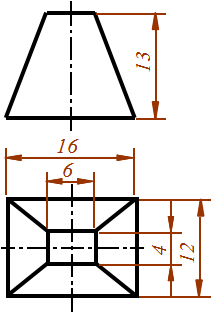

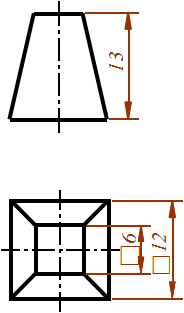

平面立体的尺寸标注

为了便于看图，确定顶面和底面形状大小的尺寸，宜标注在其反应实形的视图上。

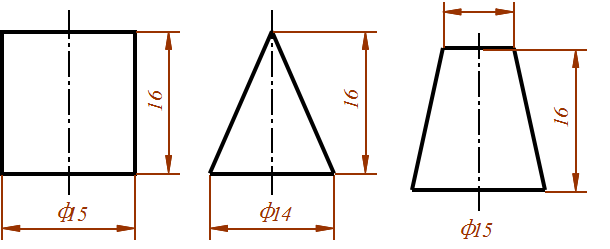

回转体的尺寸标注

对于圆柱、圆锥和圆台，应标注底圆直径和高度尺寸，并在直径数字前加注“Φ”。

标注圆球尺寸时，在直径数字前加注球直径符号“S Φ”。

直径尺寸一般标注在非圆视图上。当尺寸集中标注在一个非圆视图上时，一个视图即可表达清楚它们的形状和大小。

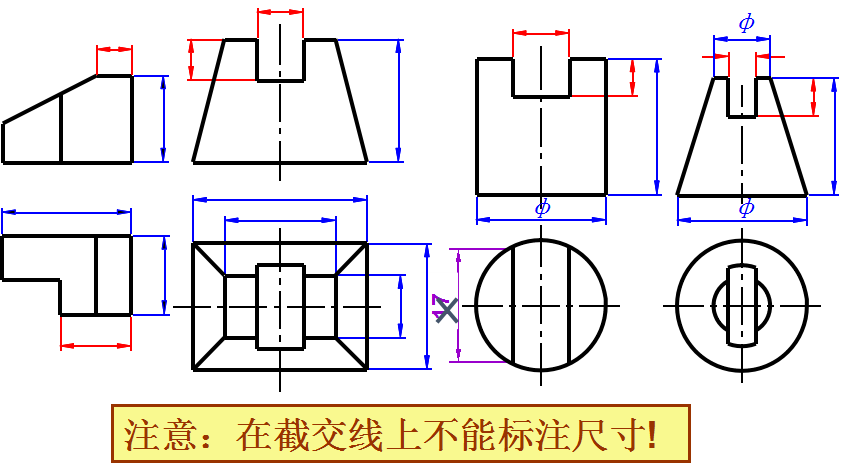

切割体的尺寸标注

切割体除了要标注基本体的尺寸外，还要标注切口（截切）位置尺寸。

常见切割体尺寸注法

相贯体的尺寸标注

 相贯部分的尺寸注法，只需注出参与相贯的各立体的定形尺寸及其相互间的定位尺寸，而不注相贯线本身的定形尺寸。
