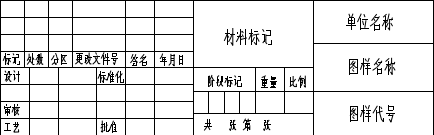

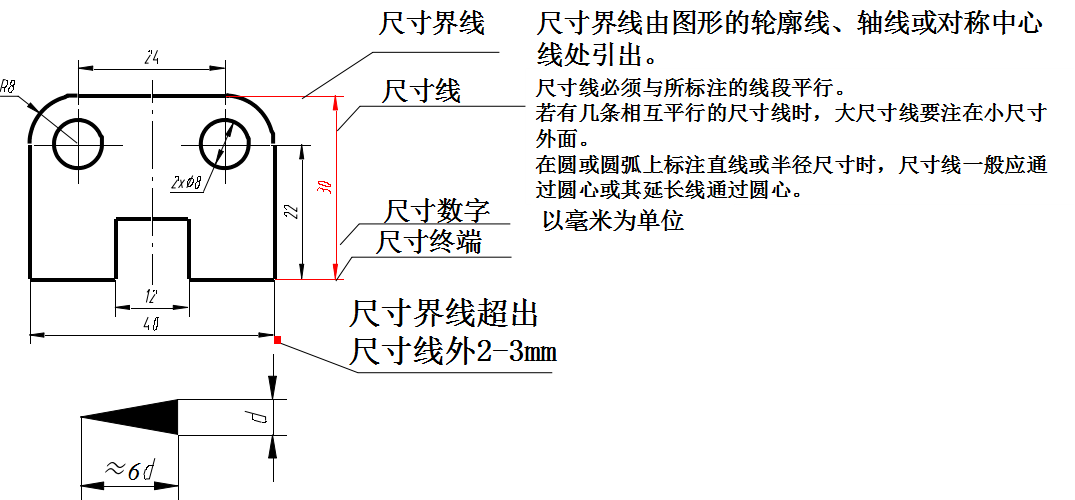

尺寸标注的基本知识

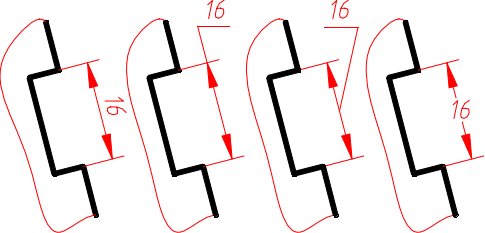

    尺寸数字的方向应按图示方向注写,并尽可能避免在图示30°范围内标注尺寸。






当无法避免时可按右图的形式标注







角度尺寸注法示例

尺寸界线沿径向引出,尺寸线画成圆弧,圆心是该角的顶点







尺寸数字应一律水平书写,一般注在尺寸线的中断处,必要时也可按右图的形式标注








      圆与圆弧尺寸注法示例


圆的直径尺寸一般标注方法


圆弧的半径尺寸一般标注方法

在图纸范围内无法标出圆心位置时,可按左图标注;不需标出圆心位置时,可按右图标注

球面、弦长和弧长尺寸注法示例

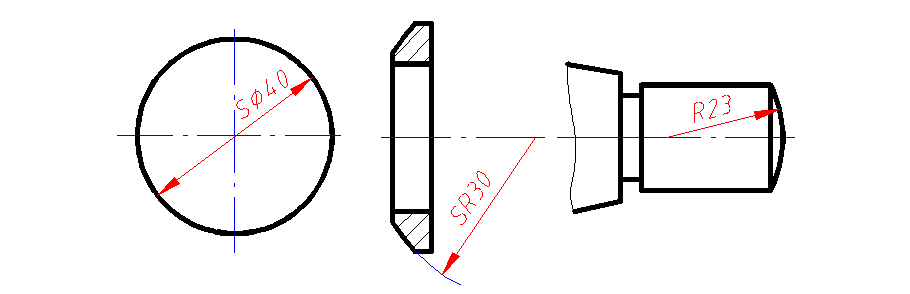

标注球面的尺寸,应在φ或R前加注 “S” 。不致引起误解时,可省略

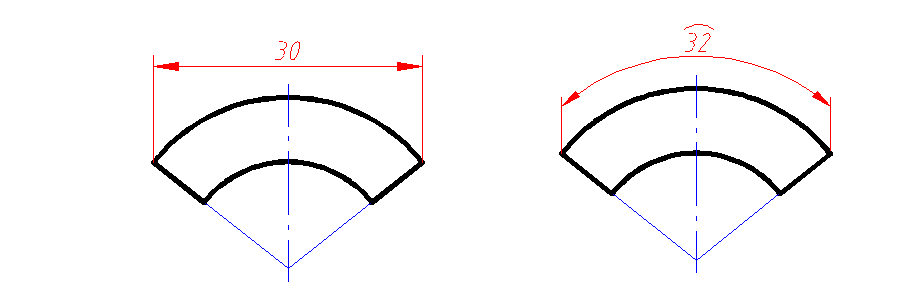

标注弦长和弧长时,尺寸界线应平行于弦的垂直平分线。标注弧长时,尺寸线用圆弧,并应在尺寸数字上方加注符号“︵”







尺寸注法示例

在光滑过渡处,必须用细实线将轮廓线延长,并从它们的交点引出尺寸界线;尺寸界线一般应与尺寸线垂直,必要时允许倾斜

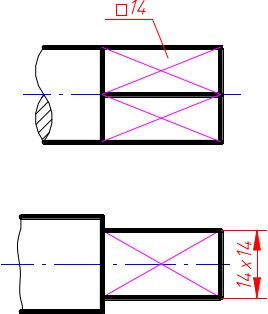

标注机件的断面为正方形结构的尺寸时,可在边长尺寸数字前加注符号“□”,或用14×14代替“□14” ;图中相交的两条细实线是平面符号

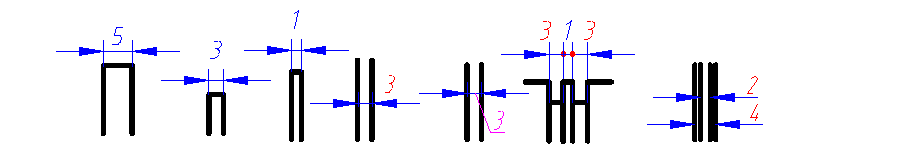

小尺寸注法示例

没有足够地位时,箭头可画在外面,或用小圆点代替两个箭头;尺寸数字也可写在外面或引出标注


圆和圆弧的小尺寸,可按图示标注

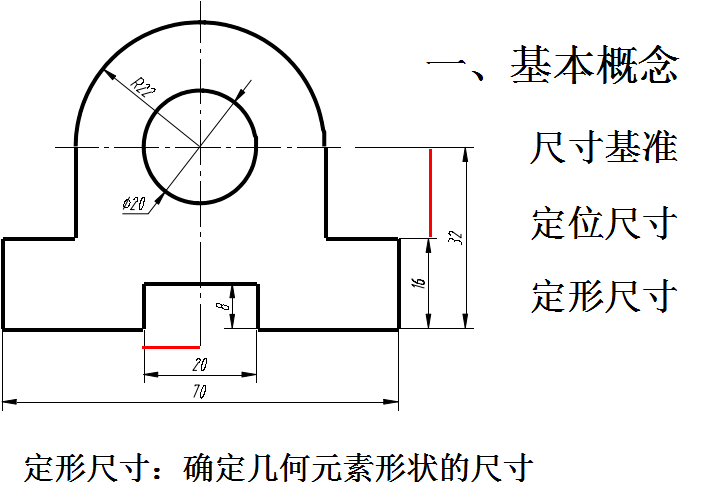

平面图形的尺寸标注

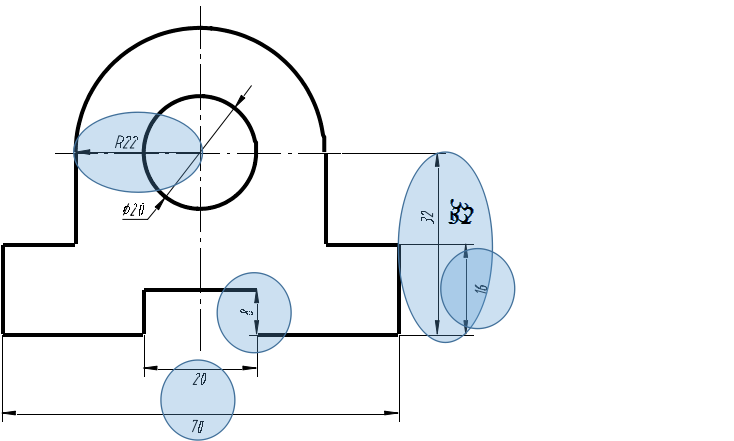

常见的错误标注
