机械制图基础

涂晓斌

目录

  • 1 绪论、制图基本知识
    • 1.1 绪论
    • 1.2 投影的基本知识
    • 1.3 常见绘图仪器的使用

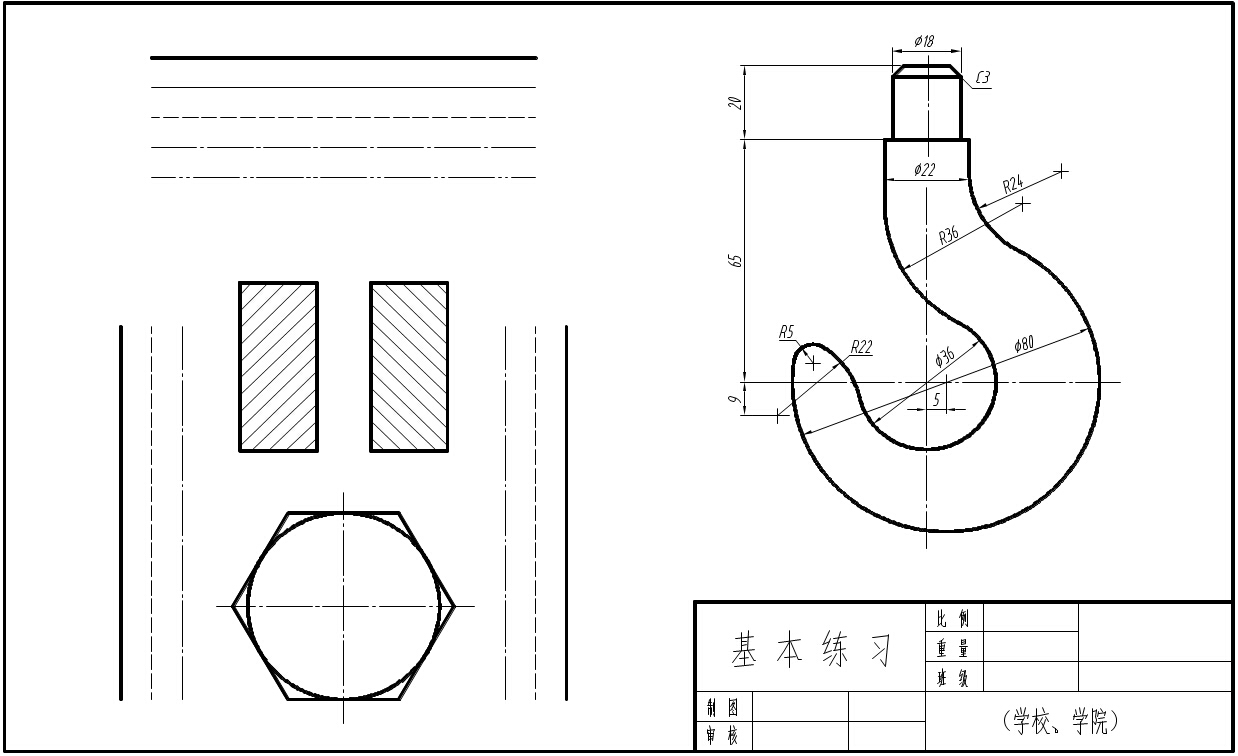

    • 1.4 吊钩画法
  • 2 点、直线、平面的投影
    • 2.1 点的两面投影
    • 2.2 点的三面投影
    • 2.3 直线的投影
      • 2.3.1 投影面平行线
      • 2.3.2 投影面垂直线
      • 2.3.3 直角三角形法求实长
      • 2.3.4 直线的相对位置
    • 2.4 平面的投影
      • 2.4.1 平面的投影
      • 2.4.2 平面上的直线和点
  • 3 直线与平面的相对位置
    • 3.1 平行问题
    • 3.2 相交问题
      • 3.2.1 相交问题__特殊位置
      • 3.2.2 相交问题__一般位置
    • 3.3 垂直问题
      • 3.3.1 垂直问题__直线与平面垂直
      • 3.3.2 垂直问题__两平面垂直
  • 4 换面法
    • 4.1 换面法的原理
    • 4.2 换面法的六个基本问题
      • 4.2.1 换面法的六个基本问题__直线投影变换
      • 4.2.2 换面法的六个基本问题__平面的投影变换
    • 4.3 换面法的应用
      • 4.3.1 换面法的应用__角度问题
      • 4.3.2 换面法的应用__距离问题
    • 4.4 测试一
  • 5 立体的投影
    • 5.1 棱柱
      • 5.1.1 棱柱的投影
      • 5.1.2 棱柱的截切
    • 5.2 棱锥
      • 5.2.1 棱锥的投影
      • 5.2.2 棱锥的截切
    • 5.3 圆柱
      • 5.3.1 圆柱的投影
      • 5.3.2 圆柱的截切
    • 5.4 圆锥
      • 5.4.1 圆锥的投影
      • 5.4.2 圆锥的截切(一)
      • 5.4.3 圆锥的截切(二)
    • 5.5 球的投影及其截切
    • 5.6 其他回转体及其截切
    • 5.7 立体的相贯线
      • 5.7.1 两平面立体的相贯线
      • 5.7.2 平面立体与回转体相惯
      • 5.7.3 两回转体相惯__利用积聚性求相贯线
      • 5.7.4 两回转体相贯__利用辅助平面法求相贯线
      • 5.7.5 两回转体相贯__相贯线的特殊情况
      • 5.7.6 多体相惯
    • 5.8 测试二
  • 6 组合体
    • 6.1 组合体的组合形式
    • 6.2 画组合体视图
      • 6.2.1 画组合体视图__叠加式组合体
      • 6.2.2 画组合体视图__切割式组合体
    • 6.3 读组合体视图
      • 6.3.1 读组合体视图__读图要领
      • 6.3.2 读组合体视图__读图示例
      • 6.3.3 读组合体视图__综合读图
    • 6.4 用仪器绘制组合体视图-A3
    • 6.5 测试三
  • 7 尺寸的标注
    • 7.1 尺寸标注的基本知识
    • 7.2 基本体的尺寸标注
    • 7.3 组合体的尺寸标注
    • 7.4 习题
  • 8 机件常表达方法
    • 8.1 基本视图
    • 8.2 局部视图
    • 8.3 斜视图
    • 8.4 剖视图
      • 8.4.1 剖视图概念
      • 8.4.2 剖视图种类
      • 8.4.3 剖切面种类
    • 8.5 断面图
    • 8.6 测试四
绪论

工程形体表达基础:

    1. 点、直线、平面的投影

    2. 直线与平面的相对位置

    3. 投影变换

    4. 立体的表达

    5. 组合体的表达



工程图样表达:

    1. 工程形体的表达

    2. 零件的表达——零件图

    3. 机器、部件的表达——装配图






一、工程图样的概念

在工程技术中为了准确地表示出机器设备的结构形状、大小、规格和材料等内容,通常将物体按一定的投影方法和技术规定表达在图纸上,这种图样称之为工程图样。



在机械工程中常用的工程图样有:装配图和零件图

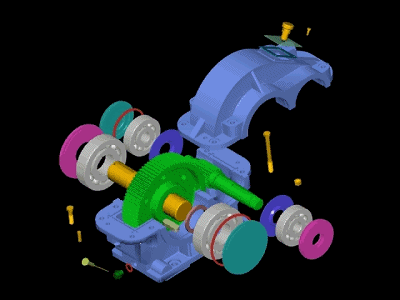

装配图:表达机器或部件的装配、连接关系的图样。

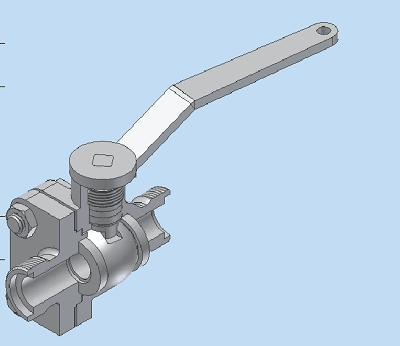

球阀的工作原理

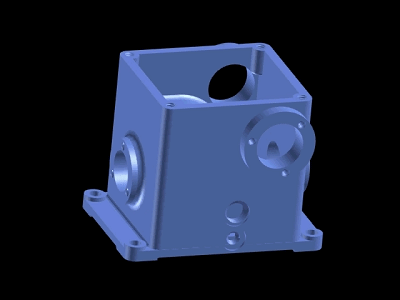

零件图:表示零件结构、大小及技术要求的图样。



工程图样的功能:贯穿于产品设计、制造、使用等全部过程。




二、本课程的研究对象

本课程是研究如何绘制和阅读工程图样的一门技术基础课。

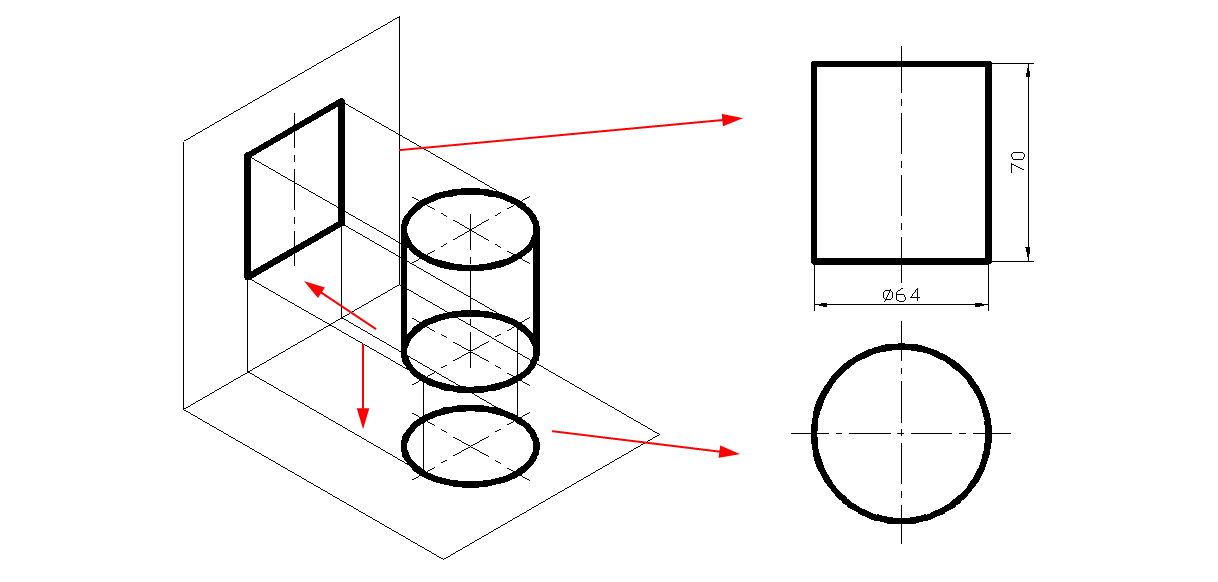

用正投影法:投射线与投影面垂直。

三、本课程的主要任务

1、培养绘制和阅读工程图样的能力。——基本素质

2、培养空间想象能力和形象思维能力。 ——高素质的人才一定要有很强的空间想象能力 。

3、培养认真负责的工作态度。

 图纸上不能有任何错误,如果你画错一条线,或者写错一个数字,那么根据你的图纸加工出来的产品必然是个废品,你的工厂也许就是因为这个错误而倒闭。所以认真负责的工作态度非常重要!



图纸的布局必须合理,画出来的图线要做到黑、光、亮,且对图线的线宽有严格要求,文字必须附合国家标准等等。

四、本课程的学习方法


多看、多想、多做

两本书:《图学基础教程》 谭建荣(院士)编著 高等教育出版社

        《画法几何与机械制图解题指导》 刘政编 同济大学出版社

两个基地:浙江大学、北京理工大学

浙江大学国家级工程图学教学基地和国家级教学团队负责人陆国栋教授;北京理工大学国家级工程图学教学基地负责人焦永和教授。这两个基地的负责人都是国家级教学名师,这两所大学的工程图学课程都是国家级精品课程,在他们的网站上有丰富的教学资源。

三个网站:

浙江大学工程图学慕课

华东交通大学工程图学SPOC

画法几何与机械制图微课程

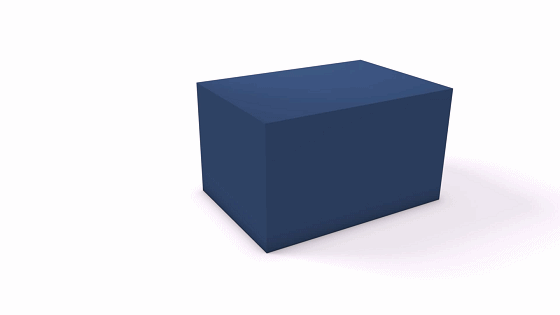

由图想物
