平行问题



、直线与平面平行

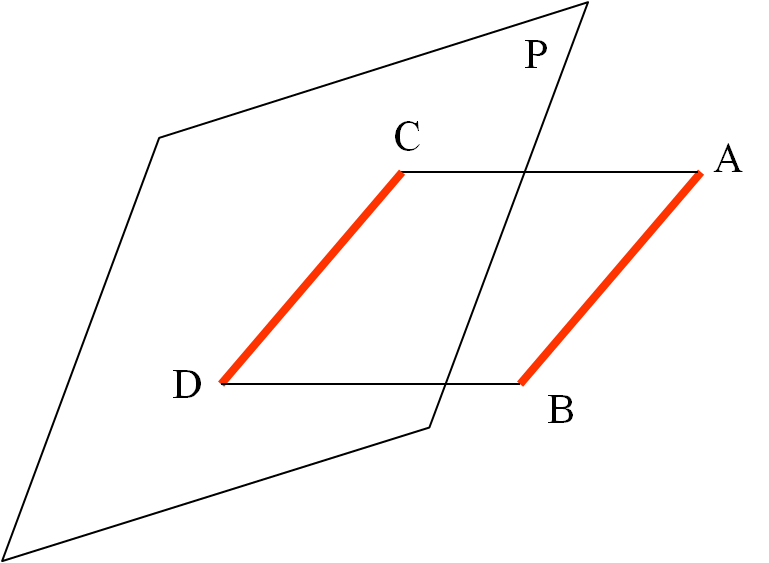

        若一直线平行于属于定平面的一直线,则该直线与平面平行

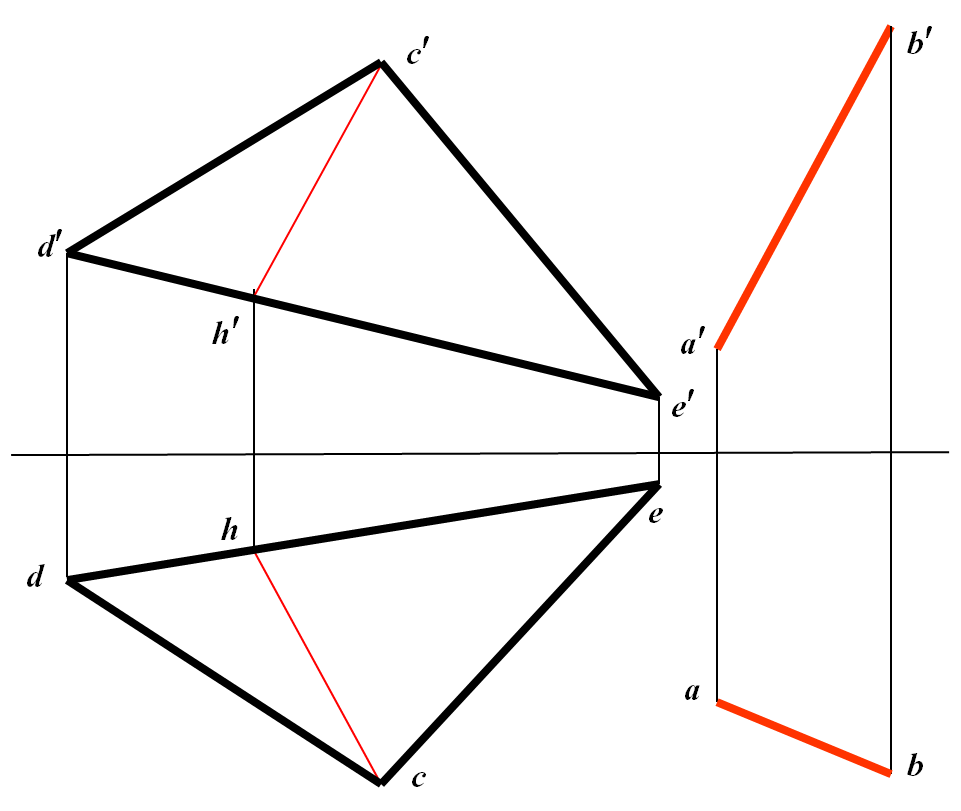

例1   试判断直线AB是否与平面CDE平行



直线AB与平面CDE不平行

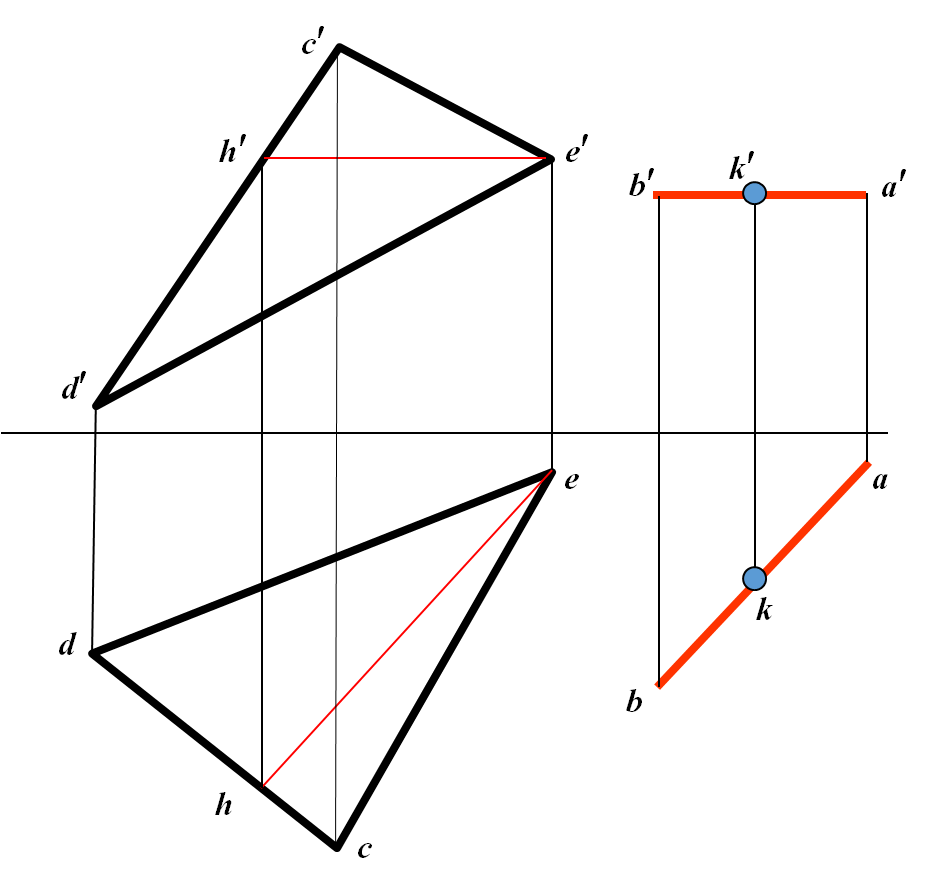

例2  试过点K作水平线AB平行于ΔCDE平面



二、两平面平行


  若属于一平面的相交两直线对应平行于属于另一平面的相交两直线,则此两平面平行

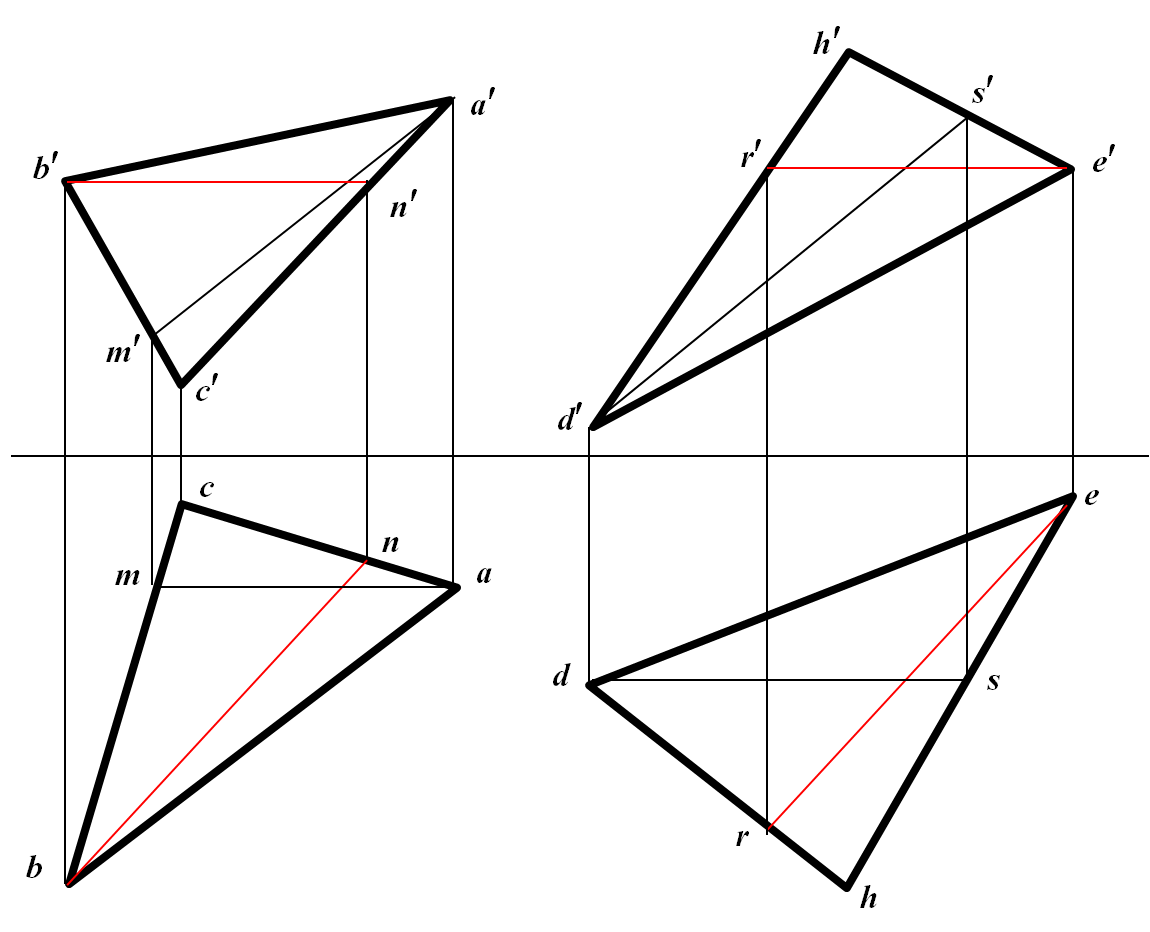

例3  试判断两平面否平行

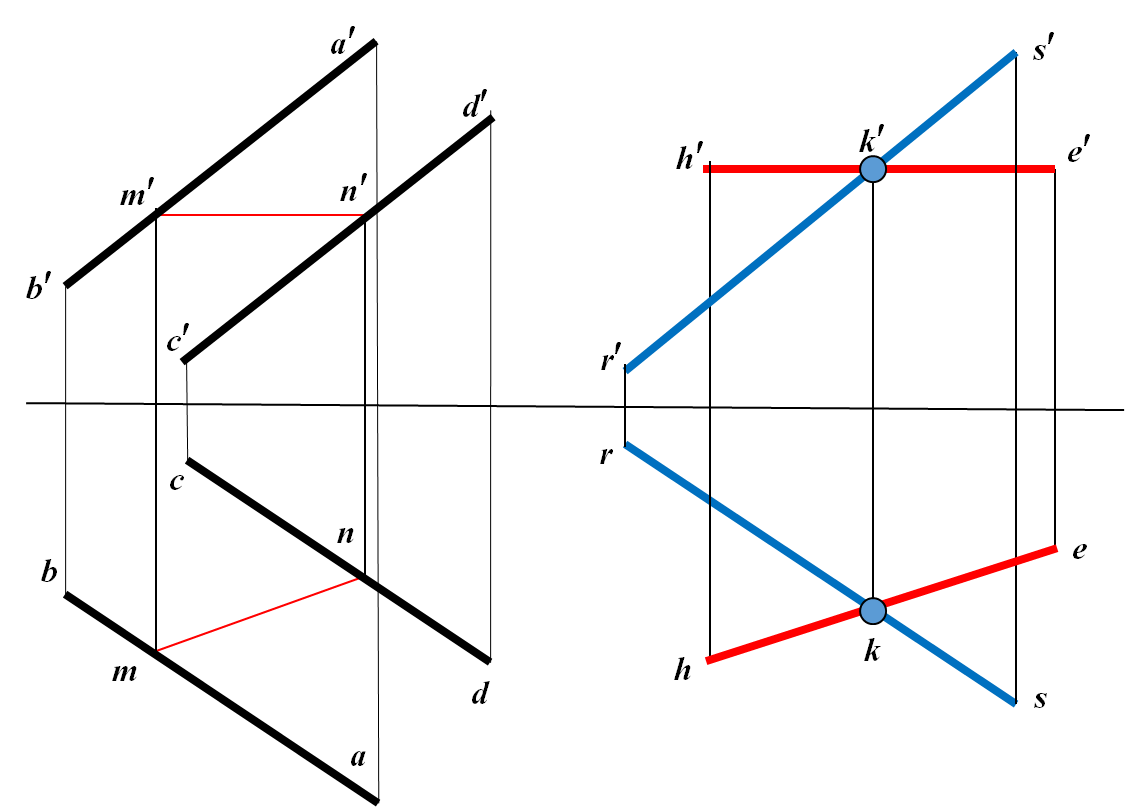

例4 已知定平面由平行两直线AB和CD给定。试过点K作一平面平行于已知平面 。

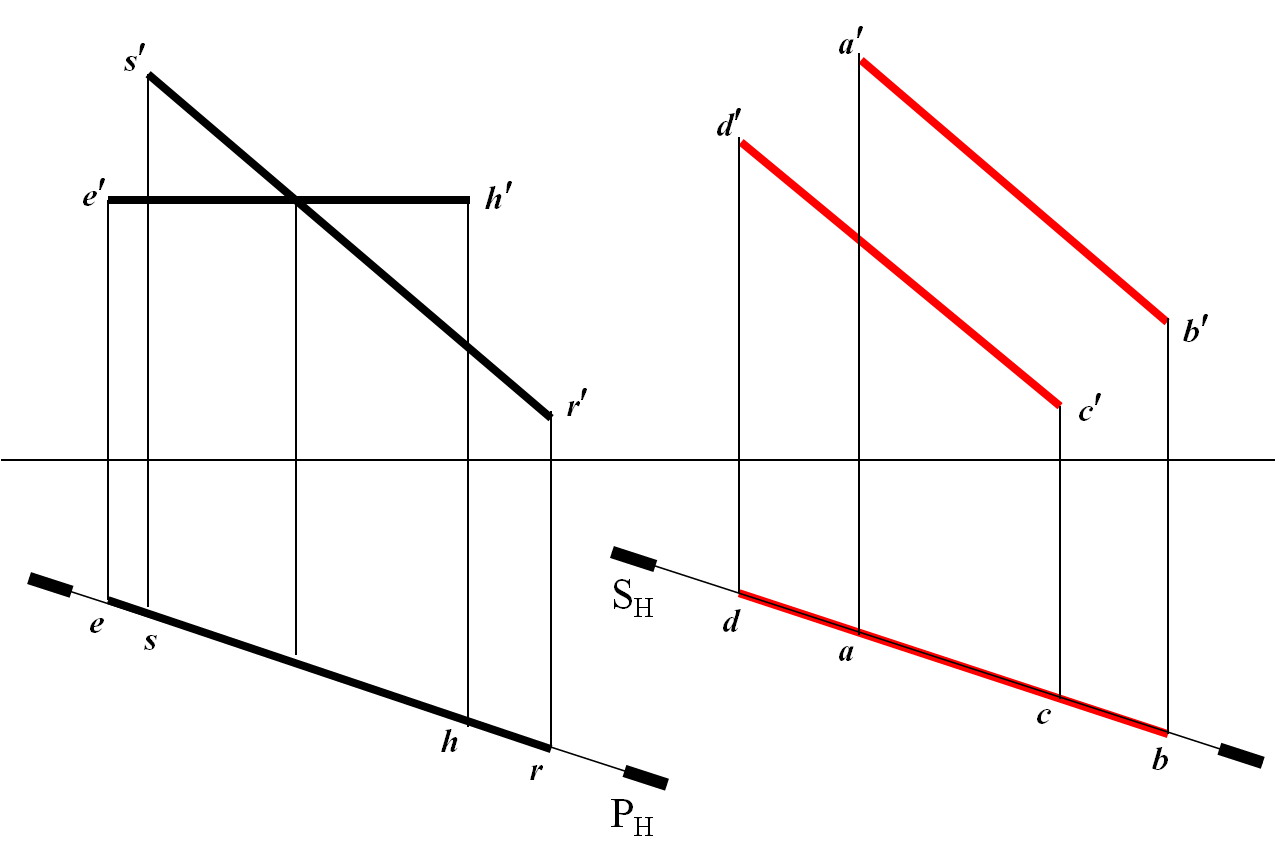

例5 试判断两平面是否平行。
