铜陵公铁两用长江大桥

5.5 斜拉桥结构施工案例

5.5.1 铜陵公铁两用长江大桥

1.工程概况

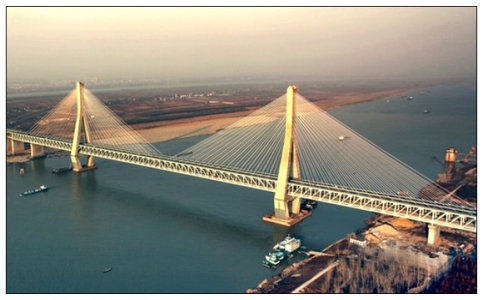

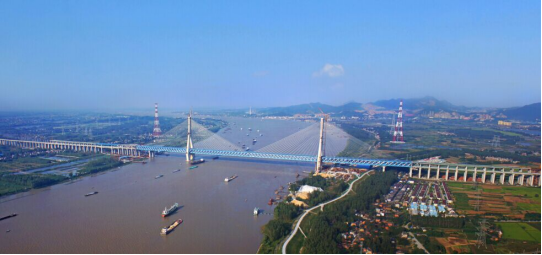

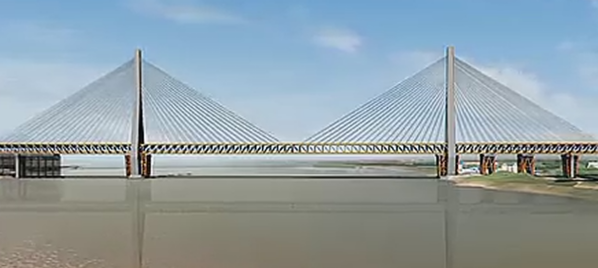

铜陵长江公铁大桥位于安徽省铜陵市是京福高铁安徽段项目的一个控制性工程，2010年开工建设，2015年6月竣工，跨江主桥全长1290米，采用两塔五跨钢桁梁斜拉桥结构。

主跨630米，刷新了我国公铁两用大桥桥梁跨度的新纪录。大桥分为上下两层，下层为四线铁路，上层为六车道高速公路。

2.施工特点

北岸3号主塔墩深水大型沉井基础施工。

南岸4号主塔墩采用钻孔灌注桩基础。

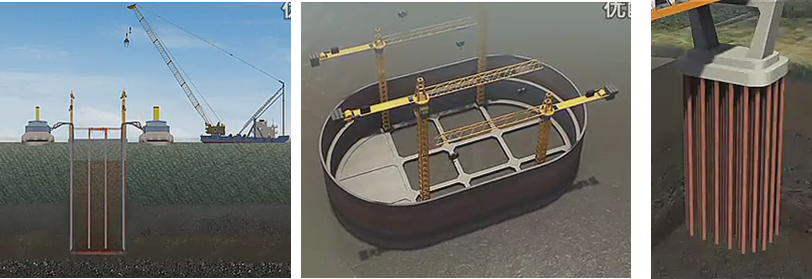

                     沉井基础施工              深水大型沉井基础施工       钻孔灌注桩基础

钢梁桁片式制造和架设，顶推法架设和悬臂拼装法架设。

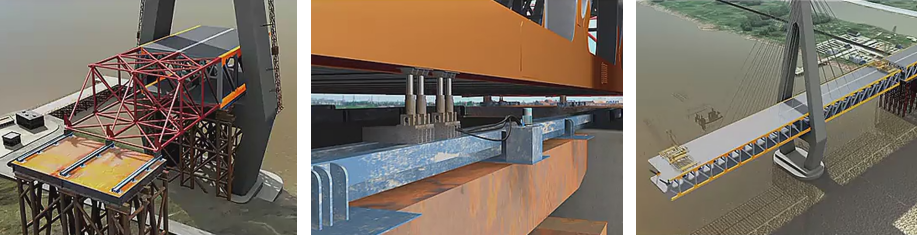

              顶推法钢导梁              顶推作业            悬臂拼装法架设

斜拉索单根钢绞线索力的均匀性控制。

3.案例赏析
