5.3.2 拱桥缆索吊装施工

1.概述

（1）定义：利用悬挂的缆索运输和安装构件的施工方法。

（2）特点：缆索吊装可以节省大量的支架、而且不会影响桥下交通和通航，具有水平运输和垂直运输机动灵活的特点，该方法适应性广，施工也比较稳妥方便，但是对桥梁各梁段的预制和吊装技术要求高，高空作业多，需要较多的吊装设备，并架设缆索，有一定的技术难度。

（3）适用：缆索吊装施工方法适用性较强，当拱桥位于深水、深谷、通航河道或限于工期必须在汛期进行拱肋施工时，可以采用该方法。

2.缆索吊装施工

（1）一般施工流程

1）构件的预制、堆放与运输

    预制方法。

    构件的起吊、运输及堆放。

2）缆索吊装施工

    缆索吊装设备。

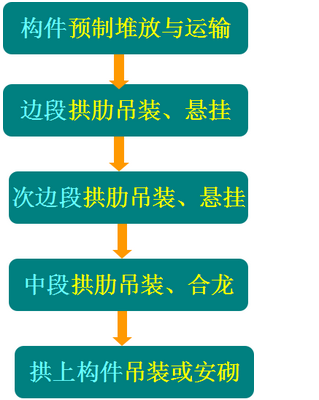

    吊装的一般程序:

      ---拱肋缆索起吊。

      ---边段、次边段拱肋悬挂。

      ---中段拱肋合龙方式。

3）拱上构件吊装

    运入主索下起吊。

（2）现行施工流程

1）构件的预制、堆放与运输

 预制方法：

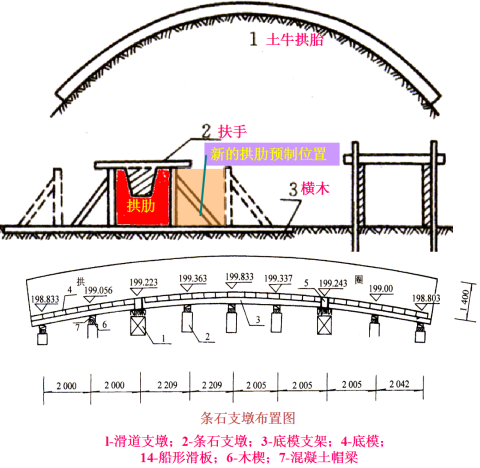

   ---拱肋立式预制

     土牛拱胎立式预制。

     木架立式预制。

     条石台座立式预制。

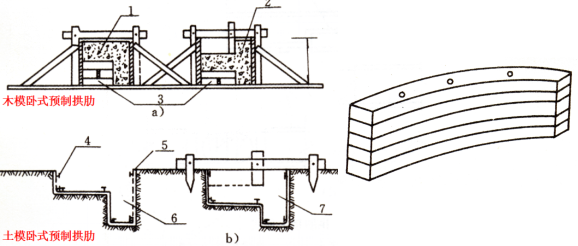

   ---拱肋卧式预制

     木模卧式预制。

     土槽卧式预制。

     卧式叠浇。

   ---拱肋构件脱模、运输、起吊时间的确定（强度要求）

   ---场内起吊（吊点位置）

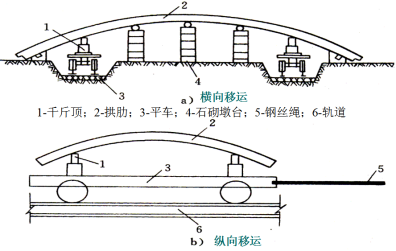

   ---场内运输包括纵横移运（龙门架、平板车、船只等）

   ---构件堆放（尽可能卧放、卧放时应垫三点、应同高度）

           两辆吊车联合起吊

2）缆索吊装施工过程

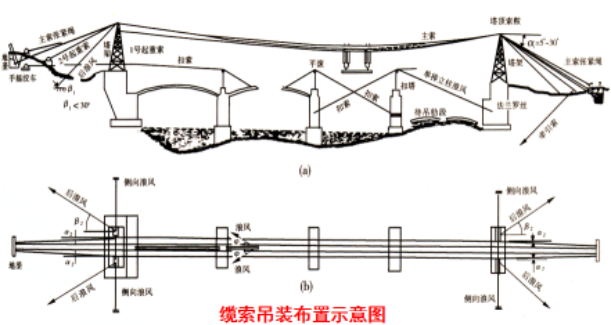

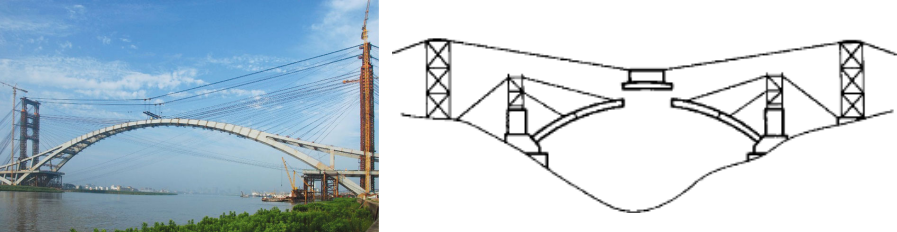

 缆索吊装设备

   ---主索:承重索

   ---起重索:承受吊重

   ---牵引索:牵引天线滑车

   ---扣索:暂时固定分段拱肋

   ---安全索:辅助索

   ---风缆:稳定塔架

   ---横移索:横向移动

   ---天线滑车:在主索上运行、起吊装置

   吊装的一般程序（动画）

   3）吊装的一般程序：

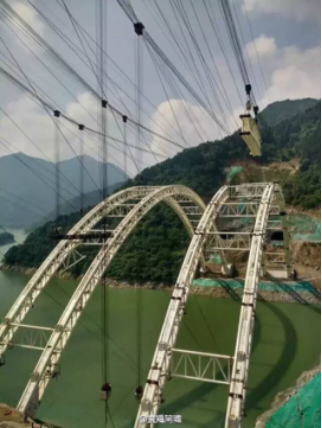

     ---拱肋缆索起吊

     ---边段拱肋悬挂

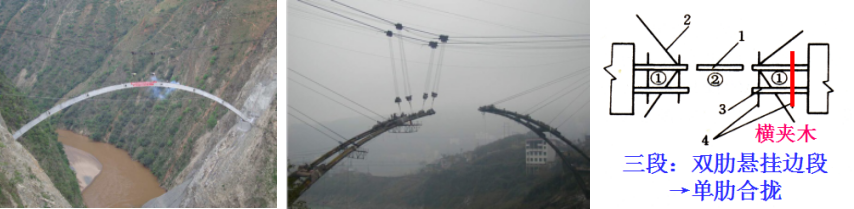

     ---合龙方式

   单基肋合龙。

   悬挂边段或次边段拱肋后单基肋合龙。

   双基肋同时合龙。

     ～需要两组主索设备。

   留索单肋合龙。

     ～两组主索设备但扣索和卷扬机设备不足时采用。

       单基肋合龙            双基肋同时合龙

                                                          留索单肋合龙

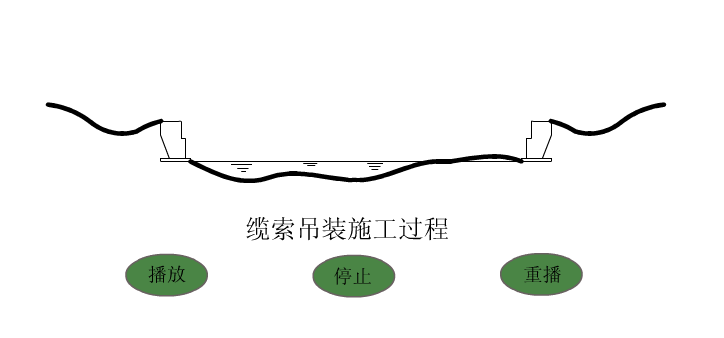

3.拱桥缆索吊装法施工过程演示
