5.3 拱桥结构施工

5.3.1 拱桥拱架施工

• 拱桥的定义

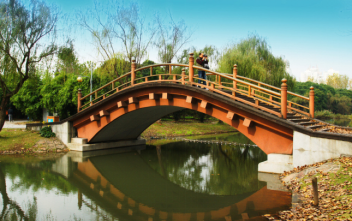

  在竖直平面内以拱作为结构主要承重构件的桥梁。

• 拱桥的分类

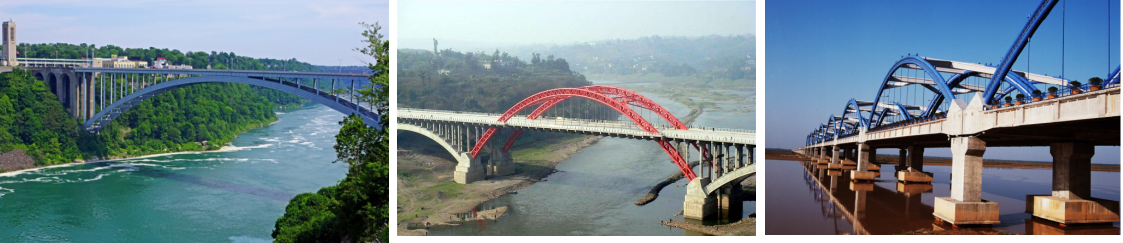

  按照行车道的位置: 上承式、中承式和下承式拱桥。

             上承式               中承式               下承式

    1.概述

（1）定义：砌筑石拱桥或者现浇混凝土拱圈时，需要搭设拱架以支承其质量，并保证拱圈的形状符合设计要求。

（2）特点：拱架构造简单、受力明确，制作、安装和拆除容易方便，并能重复使用，施工进度快，费用低，能较大程度利用标准件。

（3）适用：砖石、混凝土块、混凝土拱桥。

拱架分类：

拱式拱架：拱架是有支架施工建造拱桥必不可少的辅助结构，用以支承全部或部分拱圈和拱上建筑的重量，并保证拱圈的形状符合设计要求。

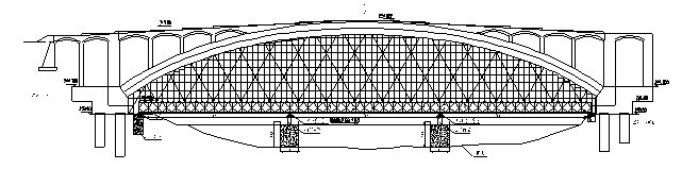

满堂式拱架：采用钢材或木材拼设为较为密集的桁架，将拱圈自身荷载通过桁架直接传递给地基。

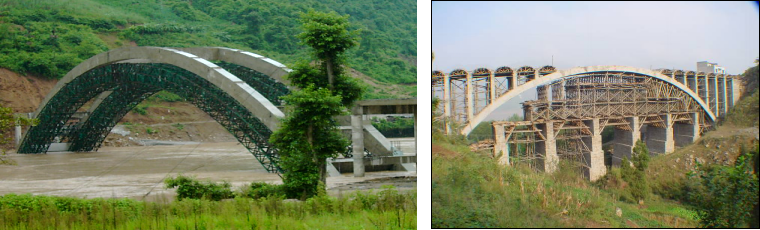

               云南元蘑路桥                      砂担沟大桥拱架

2.一般施工流程

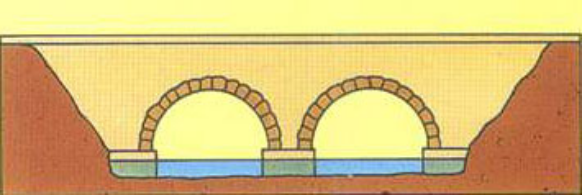

（1）石拱桥的施工过程

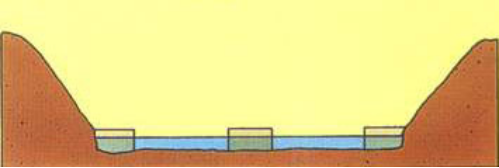

1）修建支撑桥梁的桥墩。

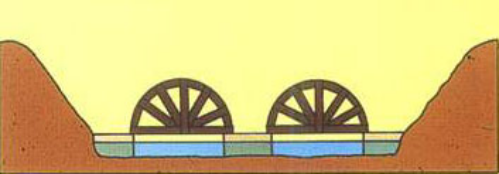

2）在两个桥墩之间修建木制拱架、准备拱石。

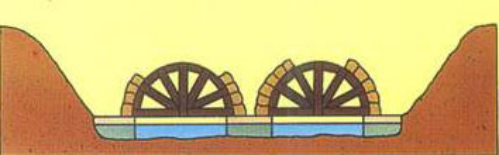

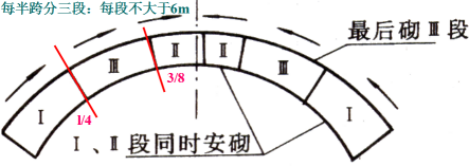

3）在拱架上铺放石头，拱圈分段砌筑。

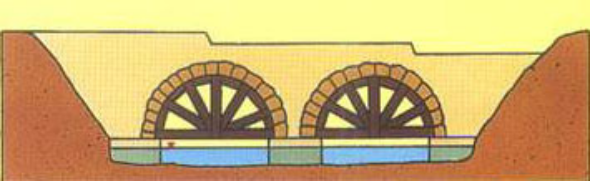

4）桥拱及拱上建筑建成后，再将拱架移走。

5）最后，在桥拱上铺设路面。

（2) 钢筋混凝土拱桥的施工过程

1）拱架拼装

采用拱式拱架的桥梁往往跨越大江或峡谷，拱架采用缆索吊机安装。

采用满堂支架的桥梁，支架基础必须牢固；采用人工安装并辅以吊车完成。

2）拱圈浇筑

连续浇筑、分段浇筑、分环（层）分段进行浇筑；

3）合龙方法

    分段浇筑或分段分环浇筑的拱圈，还需要进行合龙，在各浇筑间隔缝内填混凝土实现合龙。

4）拱上建筑施工

    拱圈浇筑完成并适当养护后，进行拱上建筑施工，从拱脚到拱顶，或从拱顶到拱脚均衡进行。

5）拱架卸落

   待拱圈混凝土达到一定强度后才能进行 ，并按照一定的卸架程序。

3.拱桥拱架施工过程演示
