5.2.2 梁桥逐跨顶推施工

1.概述
    （1）定义
    逐跨顶推施工法是在被顶推梁体的后部，设置顶推平台在平台上分节段预制混凝土梁体，并施加预应力筋连成整体后，经水平千斤顶施力，使梁体在各墩滑道上逐段向前滑动，直至全部梁体安装就位。

（2）特点
    顶推力远小于梁体自重，因而顶推设备轻型简便；对桥下通航影响小；仅需一套模板周转，节省材料；施工作业场地集中、固定便于组织生产。
    顶推悬臂弯矩不能太大，故只适用于较多跨，跨径40米左右的桥梁；仅适用等截面箱梁、T形梁；较适用于等跨径连续梁，否则会增加难度。

（3）适用范围
    可在水深、山谷和高桥墩上采用，也可在纵坡相同的坡桥及曲率相同的弯桥上采用。

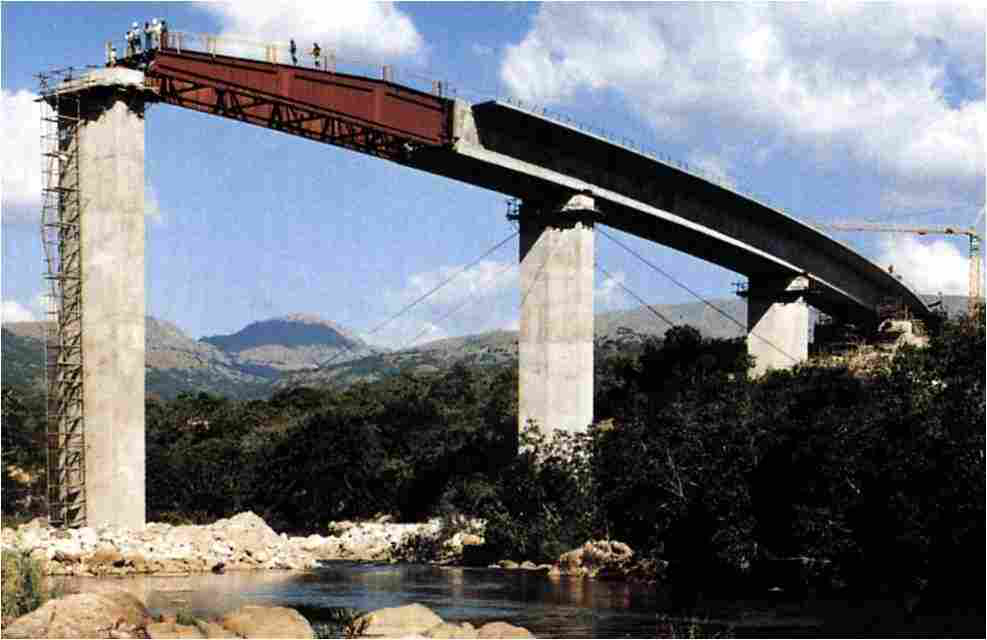

                         非洲南部的科马提河桥

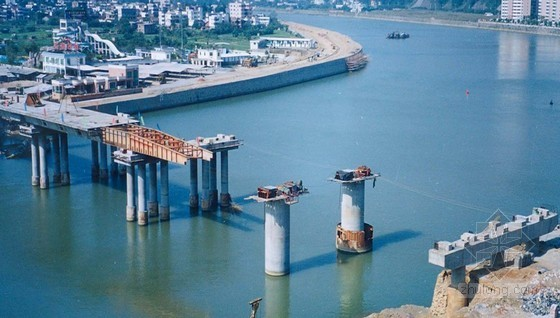

                           广东韶关五里亭大桥

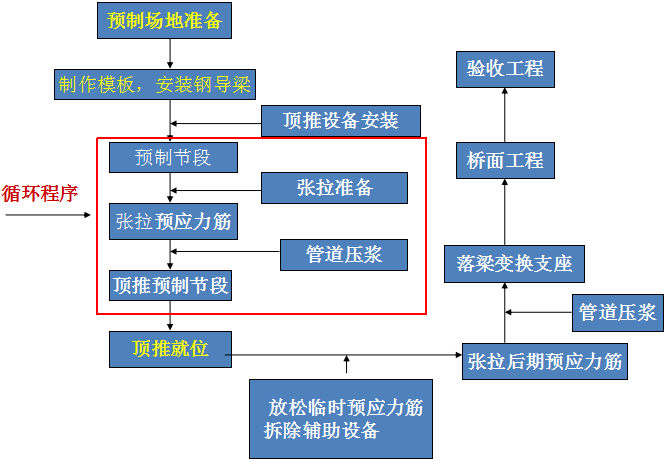

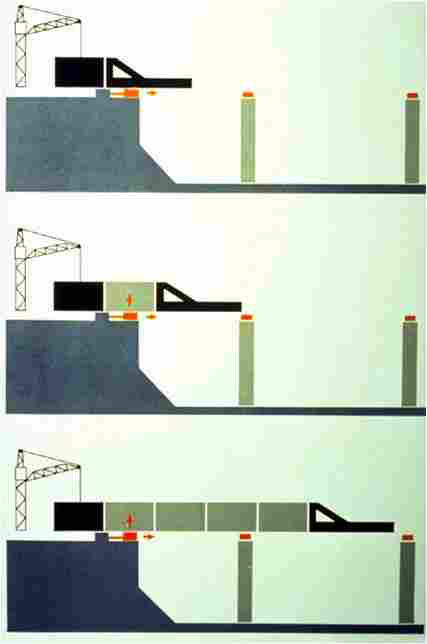

2.逐跨顶推施工流程

（1）预制场地

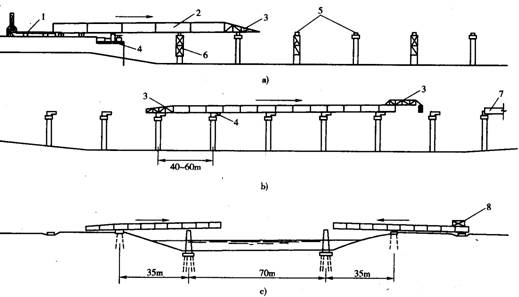

预制场地的长度需要有预制节段长的三倍以上。预制场地一般设在桥台后面的引桥或引道上，对于500米左右的桥长，通常只设一端预制场地。较长的桥梁，或中间跨为不同结构时，也可以桥在两端设预制场地，相向顶推。

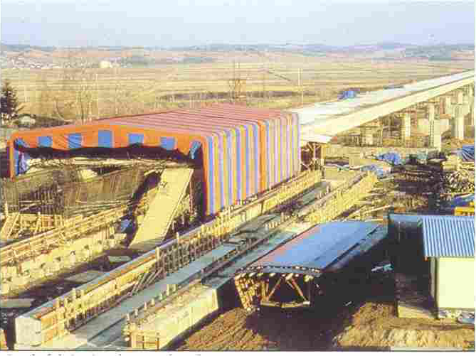

                                                           桥端设预制场地

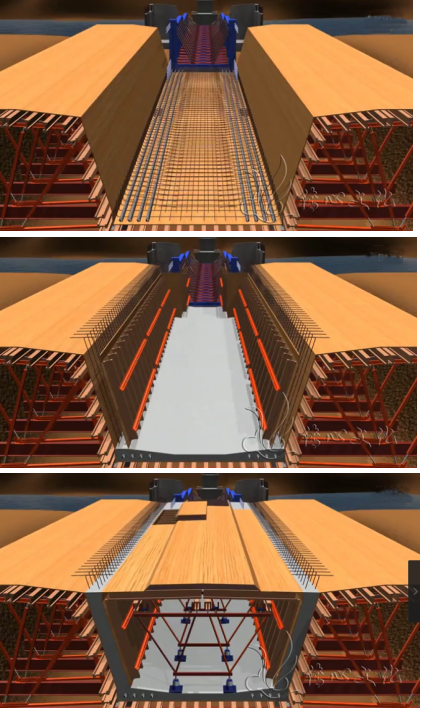

（2）制做模板

模板工作是保证预制质量的关键，梁底的平整度将影响顶推时梁的内力，所以预制平台的平整度要严格控制。
    节段预制的模板构造与是否全断面浇筑有关，右图为分次浇筑的模板构造图。

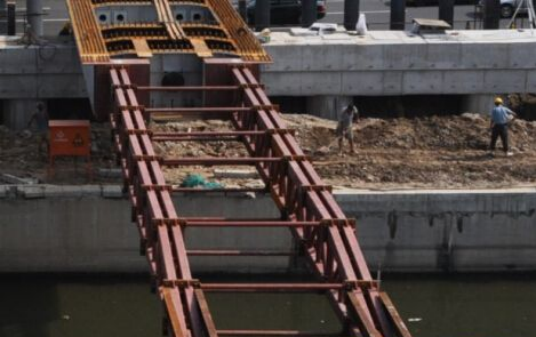

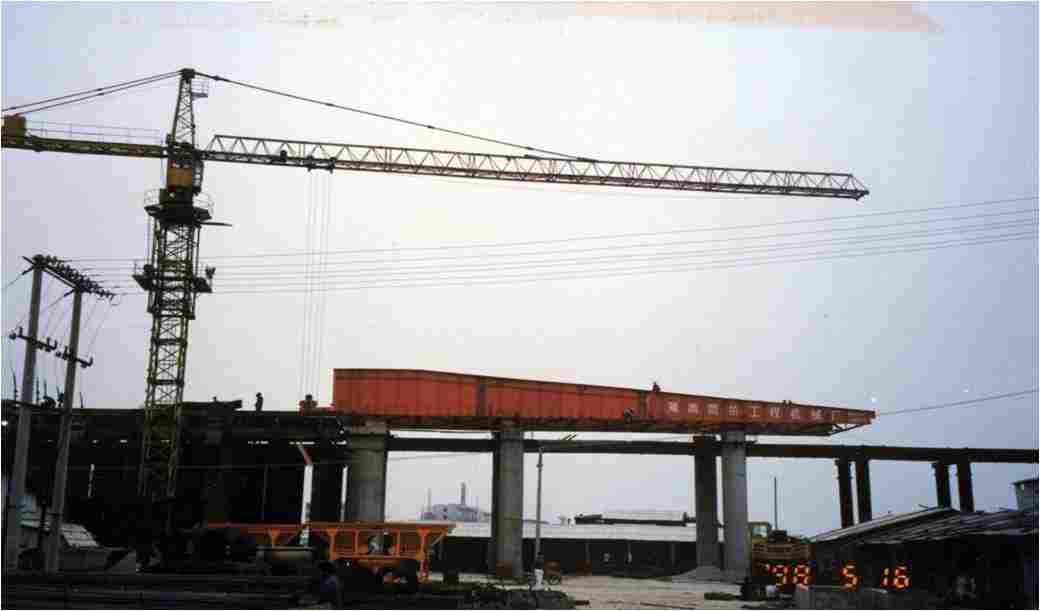

（3）安装钢导梁

            钢桁架导梁                       钢板导梁

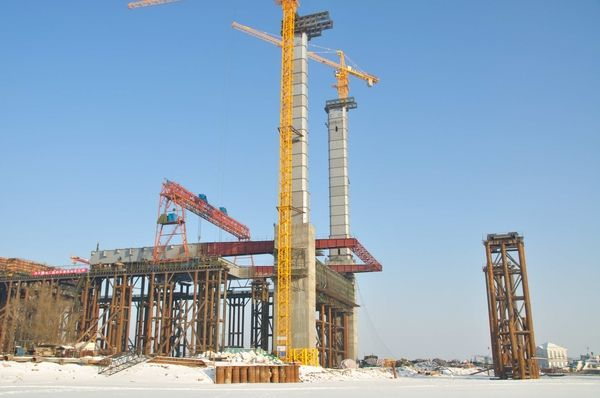

（4）设置临时墩

减小顶推时的跨径，避免梁受力过大产生危险，应设置临时墩。

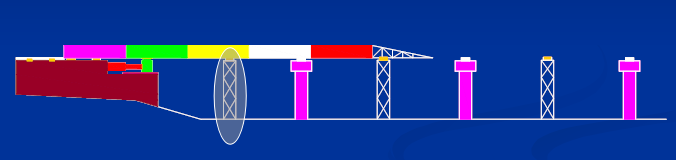

（5）梁段顶推

梁段顶推按照顶推力施加位置可分为单点顶推和多点顶推。

（6）预应力施工

按照设计规定的顺序对预应力钢束进行张拉、锚固和压浆，完成后拆除全部临时预应力钢束。

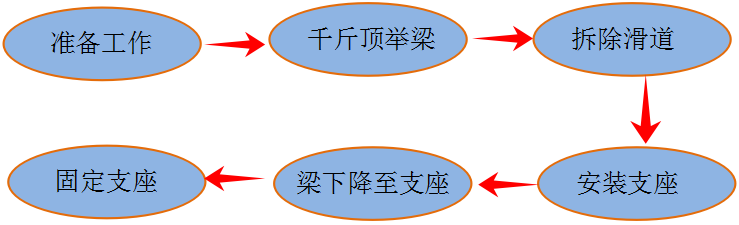

（7）落梁

落梁是指全梁顶推到位后，将主梁安置在永久支座上的施工。

3.逐跨顶推施工三维动画演示
