5.2 梁桥结构施工

5.2.1 梁桥移动模架施工

1.概述
    定义：移动模架现浇施工是指采用移动式桁架为主要承受结构的整体模板支架，现场一次完成一跨梁体全断面混凝土浇筑并施加预应力后，将整孔移动式桁架及模板推移至下一孔，再进行下一孔梁体施工，如此重复，逐跨推进，直至完成桥梁施工。

移动模架又称滑移支撑系统Move Support System（MSS），又称造桥机、滑移支架、无支架模板系统等。

• 特点：具有工序简单；施工周期短、施工质量高；成本低；对桥下交通影响小等优点。


• 适用条件：适用于滩涂、峡谷高墩身、城市高架桥等场地的连续梁或简支梁的现浇混凝土桥梁的施工。主要适用跨径在20-70米的长桥，桥梁较小跨径不宜小于20-25米。适用桥梁总长度为200米以上，经济长度为800米以上。

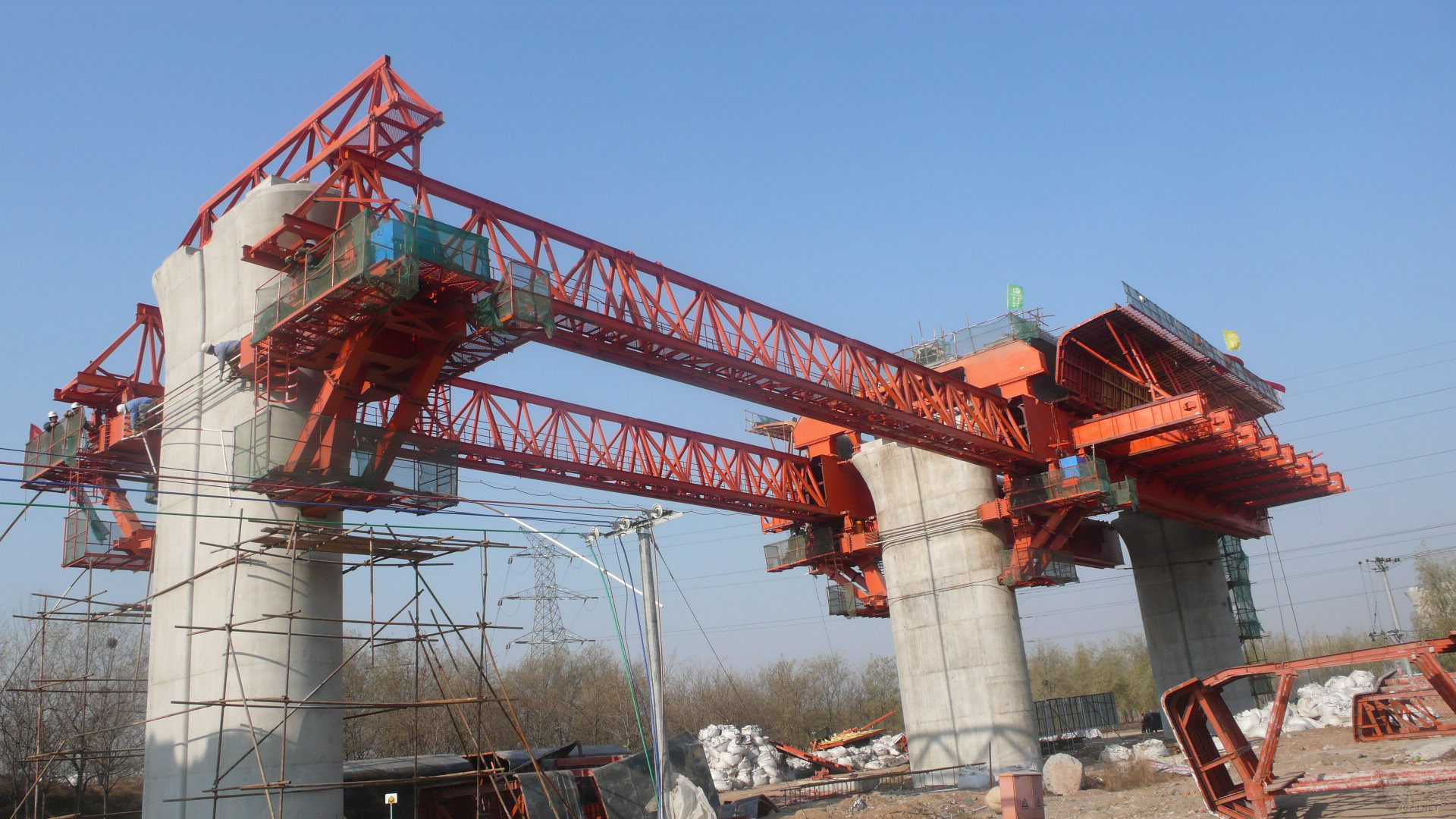

• 分类:按与箱梁的位置与过孔方式不同，主要可以分为上行式（上承式）和下行式（下承式）。

• 上行式移动模架对低矮桥墩具有很强的适应性。

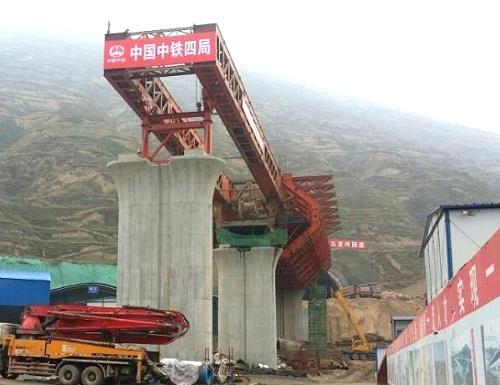

• 下行式移动模架对桥墩的高度有较高要求，一般应大于5米，对高桥墩更具适应性。

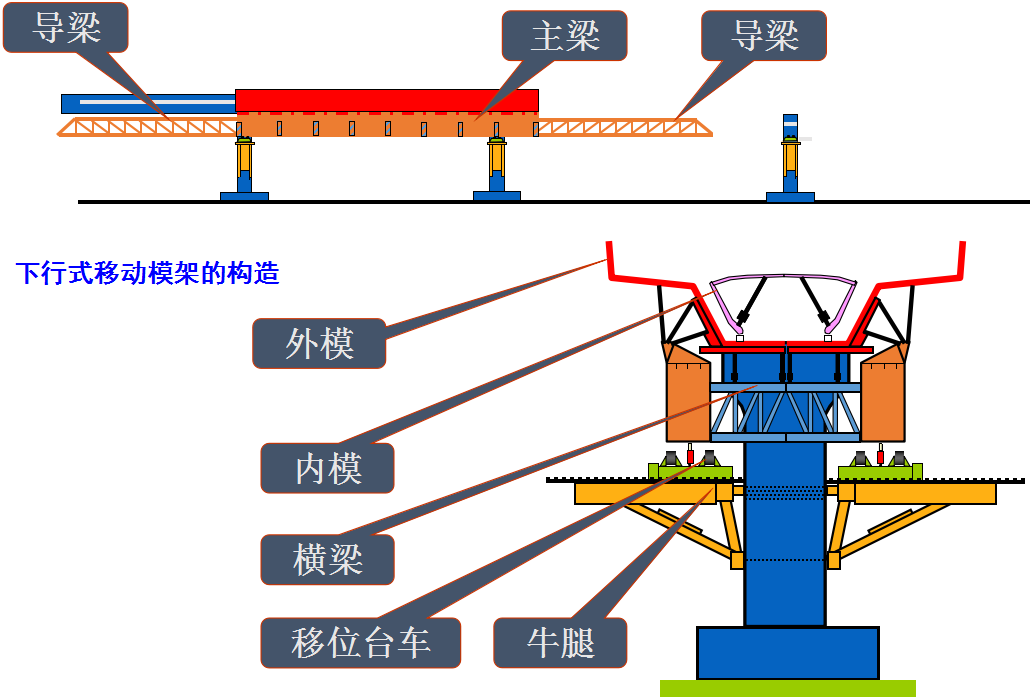

2.下行式移动模架的构造
    下行式移动模架的特点是支撑托架一般利用墩身和承台进行安装。
    当桥墩不太高，可以支撑于承台上时，只需利用高强精轧螺纹钢筋将支撑托架对拉在桥墩上即可，不需要任何预埋件。
    当桥墩较高时，支撑托架仅安装在桥墩上时，墩身设置预埋件。

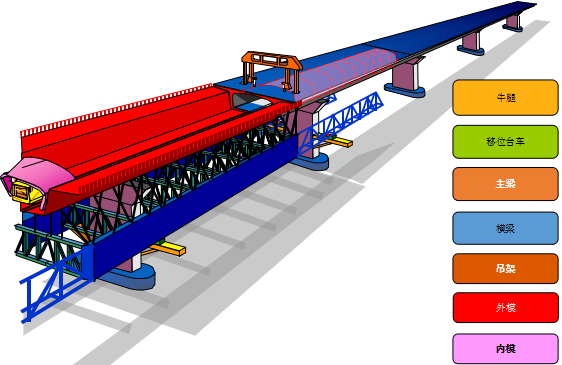

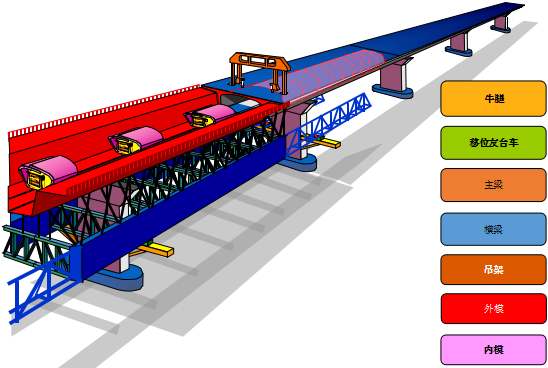

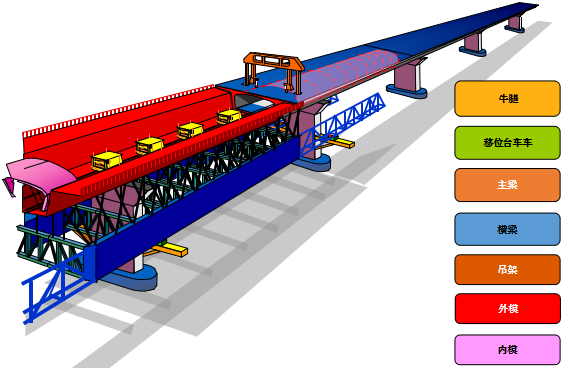

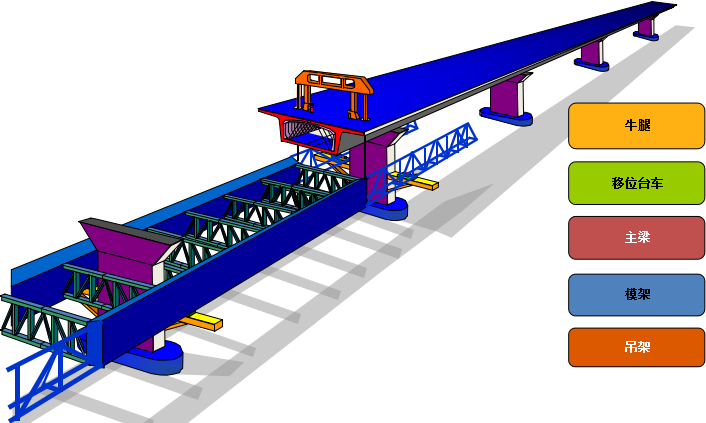

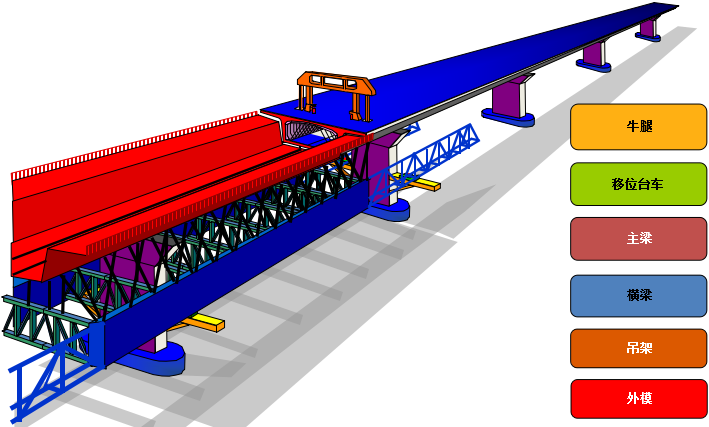

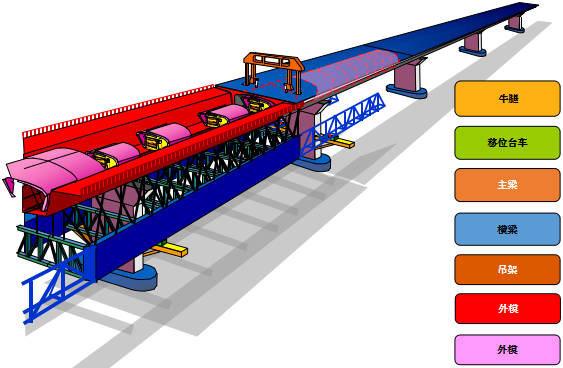

    主要由主梁导梁系统、吊架支承系统、模板系统、移位调整系统、液压电气系统及辅助设施等部分组成。

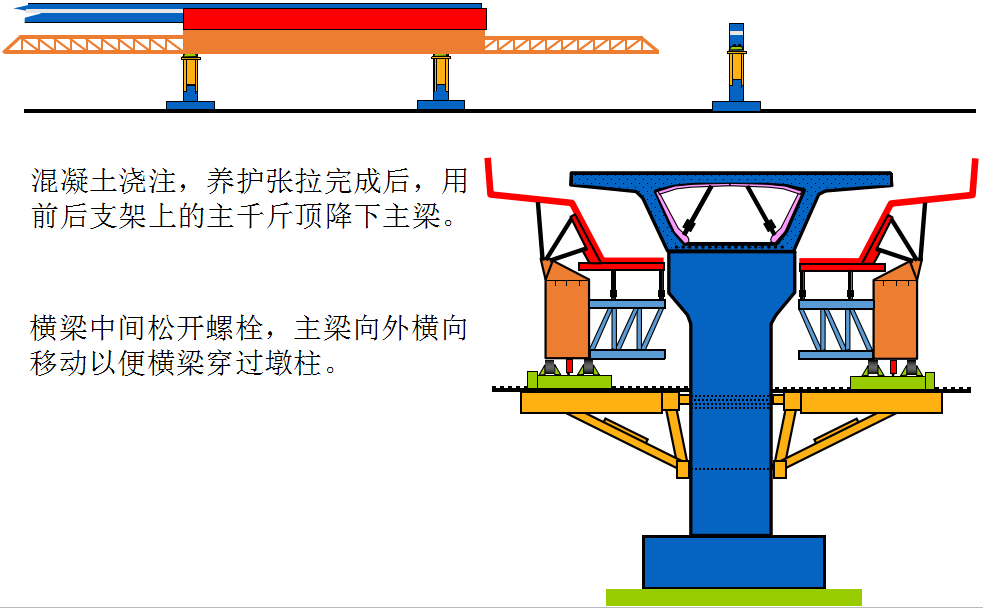

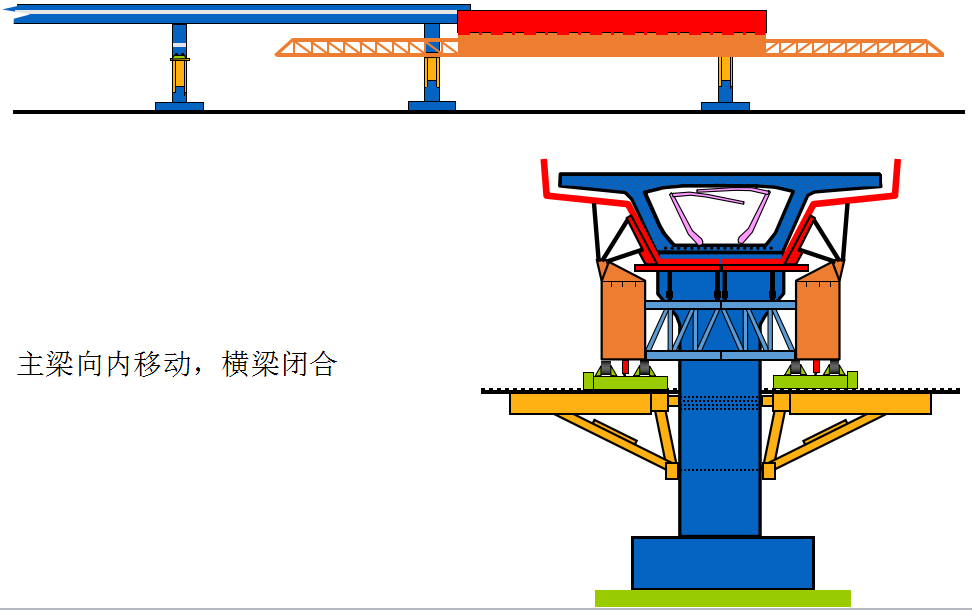

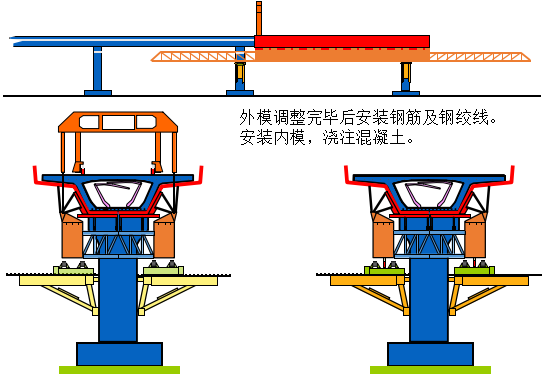

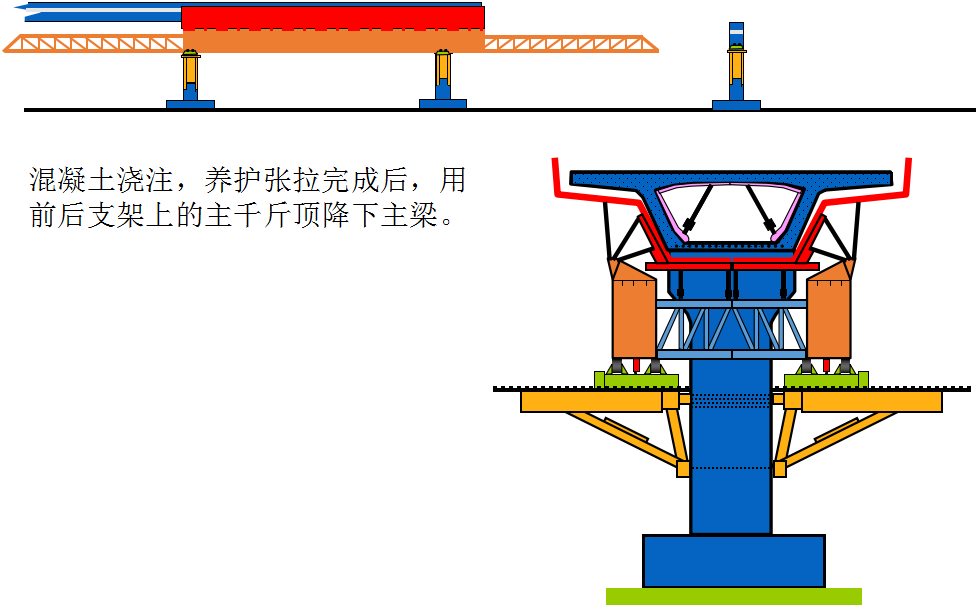

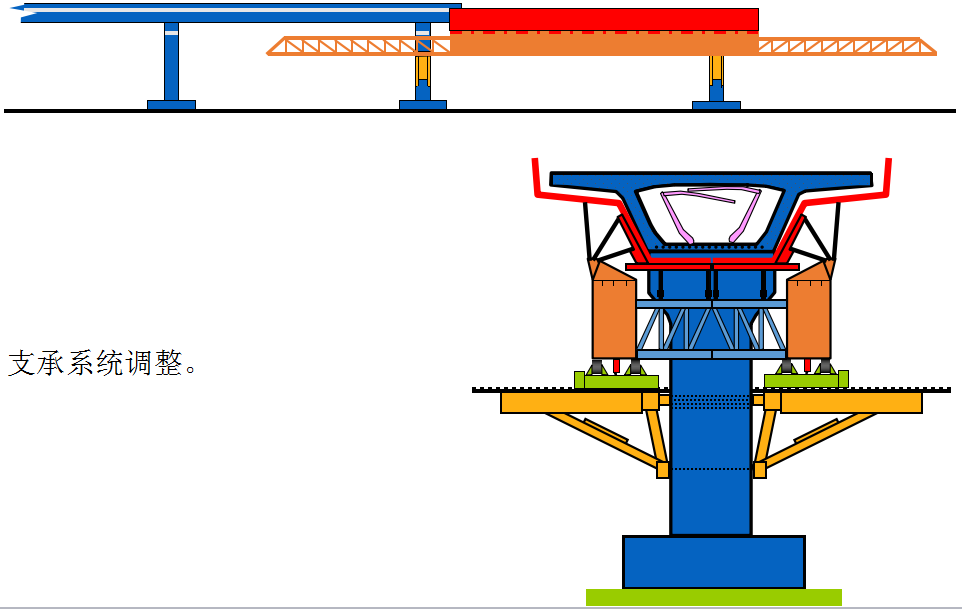

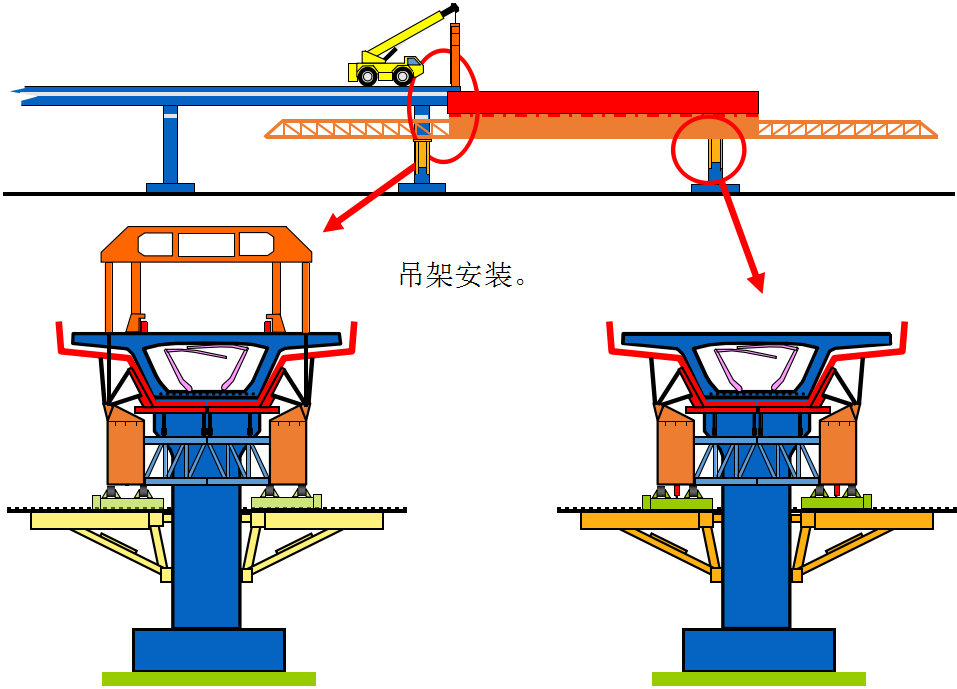

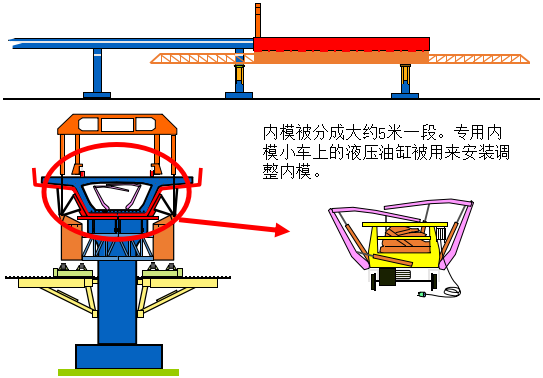

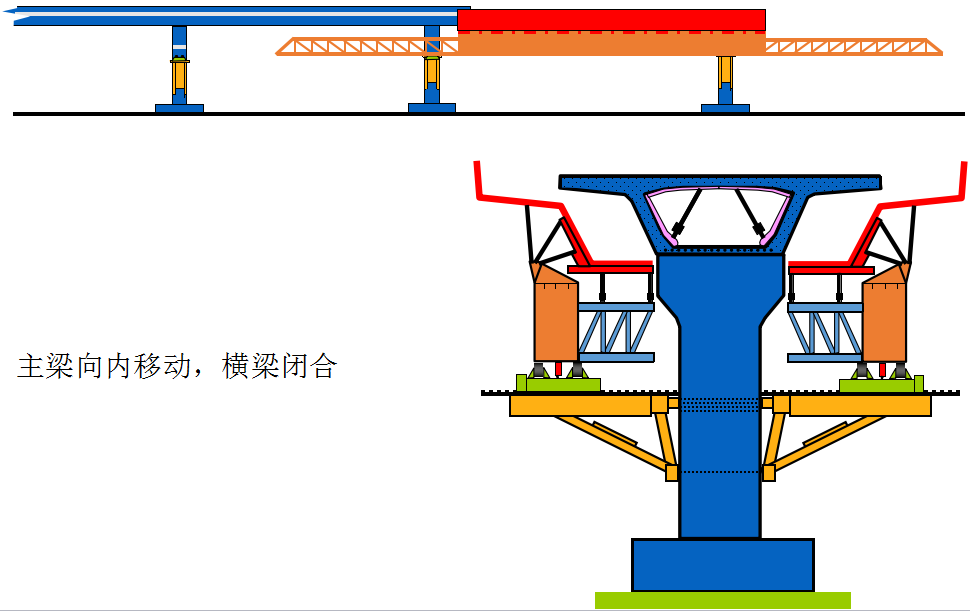

3.移动模架的工作原理

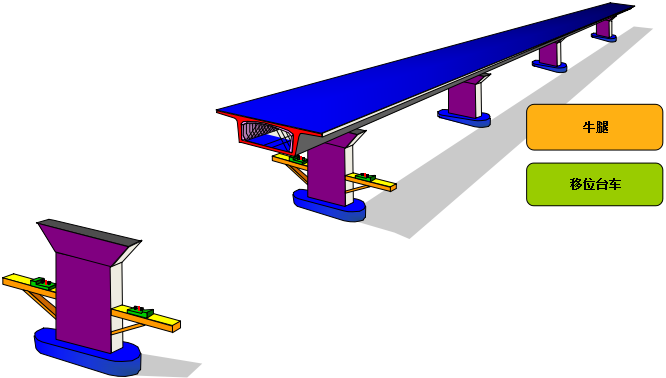

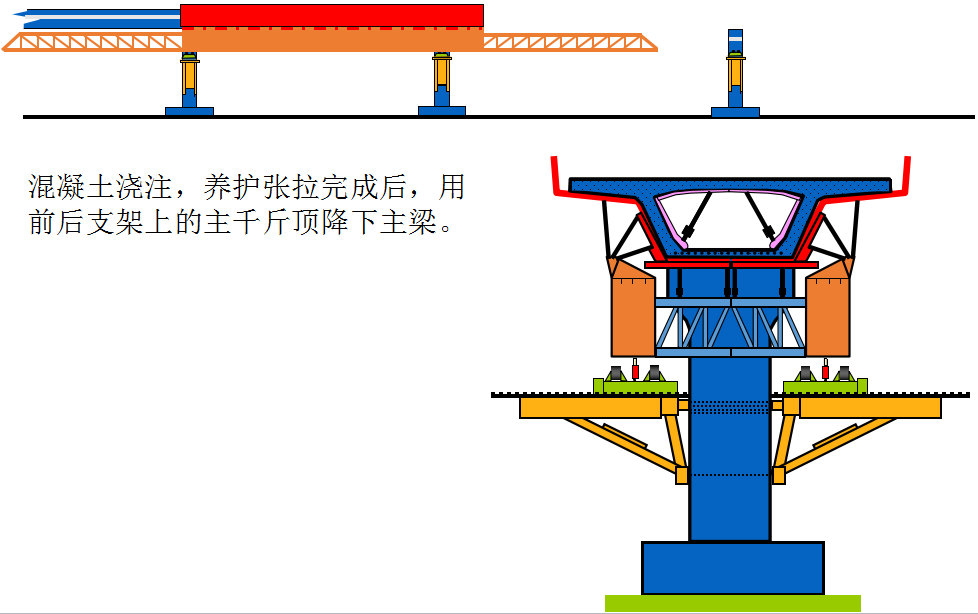

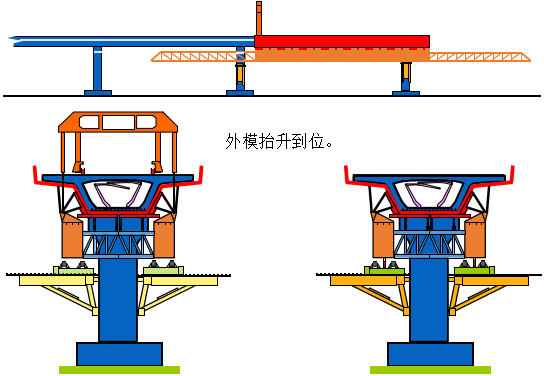

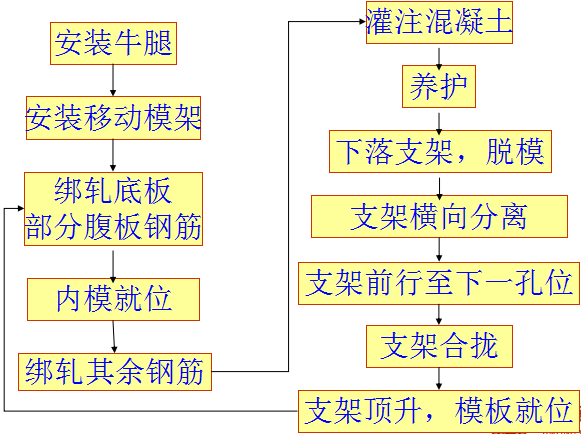

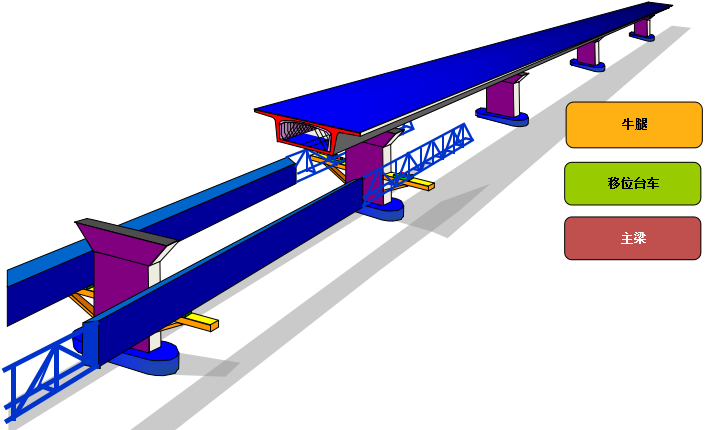

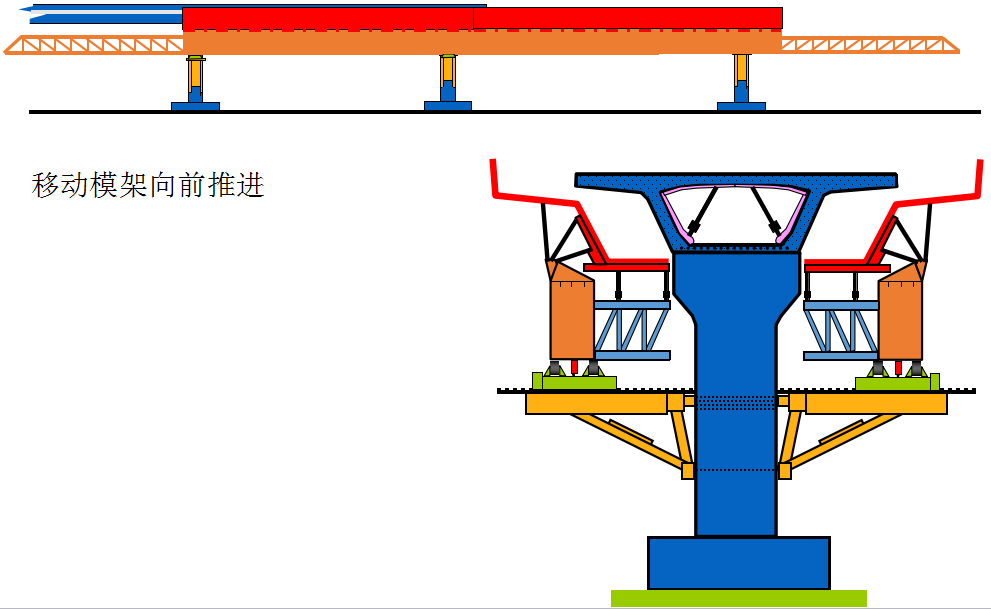

4.移动模架的施工流程

5.移动模架的动画演示
