  5.1 结构施工基本知识

  5.1.1 模板工程施工

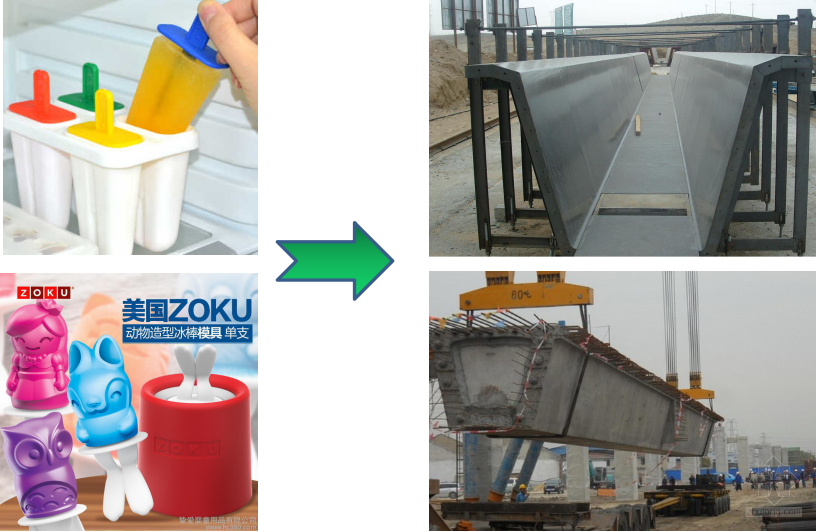

钢筋混凝土工程中为什么要使用模板?

                           使钢筋混凝土结构或构件成型的模型板！

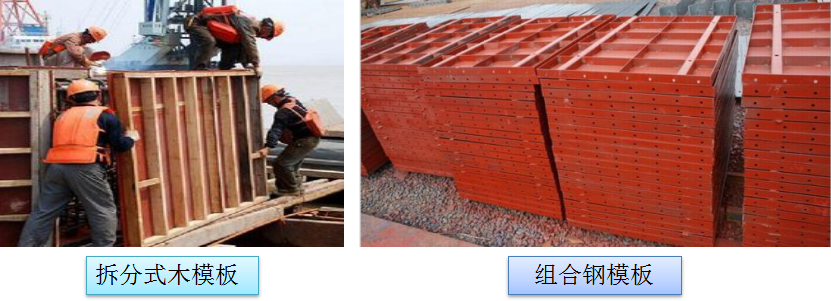

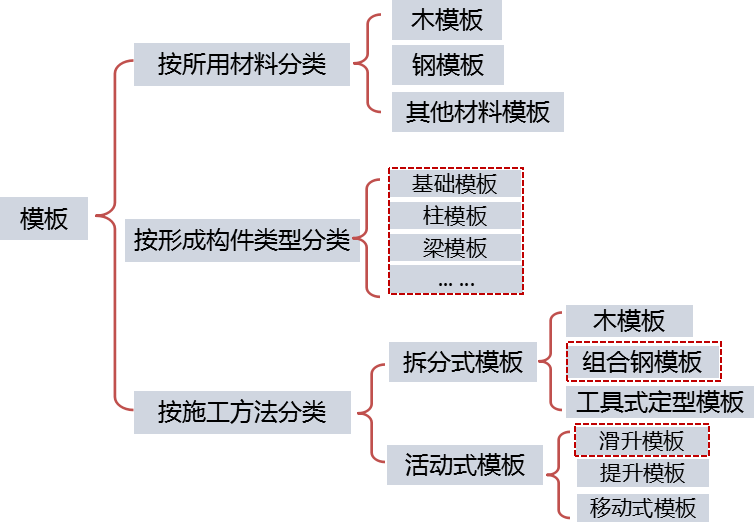

1.模板的分类

2.模板的构成--梁模板

要求梁模板及支撑系统稳定性好，有足够的强度和刚度，不产生超过规范允许的变形。

（1）先装梁底模板，再装梁侧模板。

（2）梁底板下用顶撑支设，顶撑间距视梁的断面大小而定，一般0.8～1.2米，顶撑之间应设水平拉杆和剪刀撑，使之互相拉撑成为一整体，当梁底距地面高度大于6米时，应搭设排架或满堂脚手架支撑；为确保顶撑支设的坚实，应在夯实的地面上设置垫板和楔子。

（3）当梁的跨度≥4米时，梁底模跨中要起拱。

（4）梁侧模上口设置托木和搭头木，防止侧模受力后往外变形。

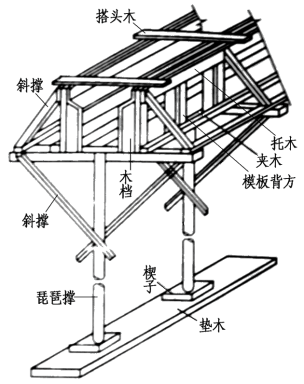

                   梁模板支模示意图

3.模板的构成--滑升模板

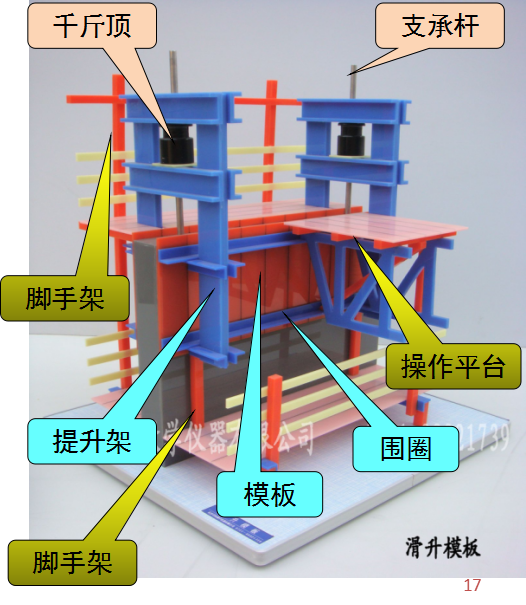

液压滑升模板由模板系统、平台系统和滑升系统组成。

模板系统包括模板、围圈和提升架组成，用于成型混凝土。

平台系统包括操作平台、辅助平台、内外吊脚手架，是施工操作场所。

滑升系统包括支承杆、液压千斤顶、高压油管和液压控制台，是滑升动力装置。

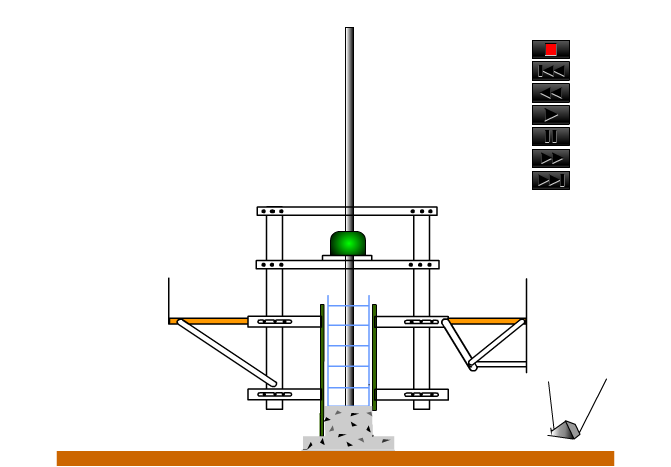

滑升模板工作过程：

滑动模板通过围圈与提升架相连，固定在提升架上的千斤顶通过支承杆承受全部荷载并提供滑升动力。施工时，依次在模板内分层(30～45厘米)绑扎钢筋、浇筑混凝土，并滑升模板。

滑升模板时，整个滑模装置沿不断接长的支承杆向上滑升，直至设计标高。

                             滑升模板的应用

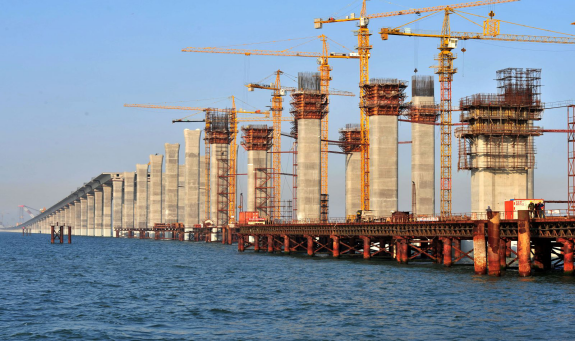

杭州湾跨海大桥的桥桩施工现场照片，混凝土的浇筑采用滑升模板，进行滑模施工，节省了模板用量和施工工作量，大大提高了施工效率。

4.模板的拆除

应遵循“先支后拆、后支先拆”，“先非承重部位、后承重部位”以及自上而下的原则。重大复杂模板的拆除，事前应制定拆除方案。

梁、板模板：

先拆除梁侧模，再拆除梁底模。拆除跨度较大的梁下支柱时，应从跨中开始分别拆向两端。
