4.3.2 桥墩与桥台

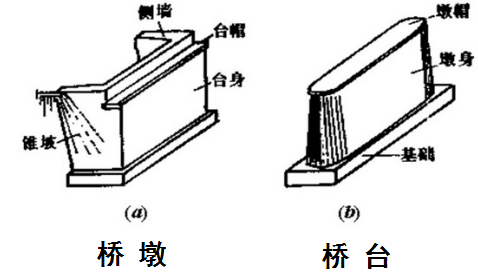

1.桥墩与桥台的结构特点

（1）组成
   桥梁墩（台）由：墩（台）帽、墩（台）身和基础三部分组成。

（2）主要作用
   承受上部结构传来的作用，并通过基础将此作用及本身自重传递到地基上。
   承受流水压力、风力、地震作用、冰压力、船只等撞击力。
   衔接两岸路线，承受侧岸的附加侧压力。

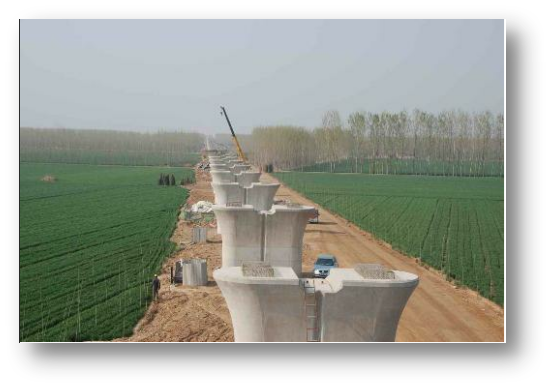

2.桥墩

（1）重力式桥墩
   特征：依靠自身重力来平衡外力，保持稳定。
   缺点：数量大、自重大，对地基承载力要求高。
   构成：
       梁桥：墩帽、墩身
       拱桥：墩座、墩身

（2）轻型桥墩
   分类：梁桥和拱桥
   1）梁桥

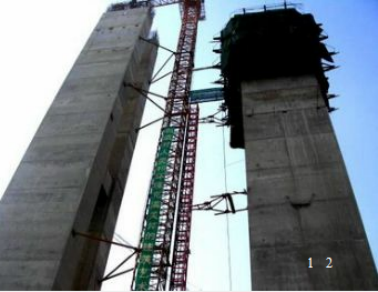

   钢筋混凝土薄壁桥墩；

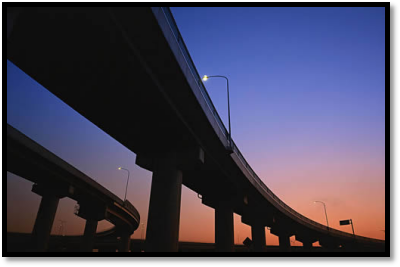

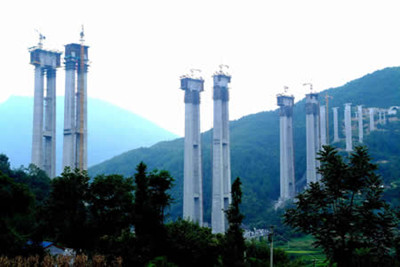

   柱式桥墩；
   柔性排架桥墩。

          钢筋混凝土薄壁桥墩        柔性排架桥墩              柱式桥墩

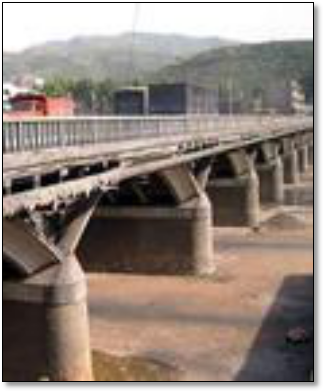

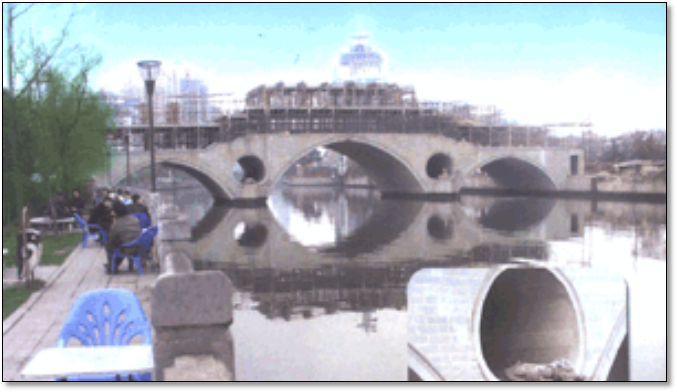

 2）拱桥
   带三角杆件的单向推力墩；
   悬臂式单向推力墩。

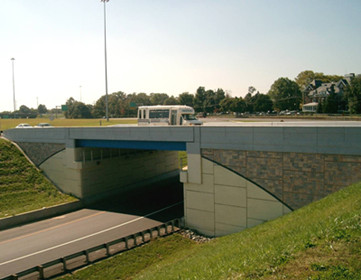

3.桥台

（1）分类
    重力式桥台：主要靠自重来平衡外荷载，以保持自身的稳定性。
    轻型桥台：是利用钢筋混凝土结构的抗弯能力来减少圬工体积而使桥台轻型化。
    框架式桥台：框架式桥台是一种在横桥向呈框架式结构的桩基础轻型桥台，以框架结构本身的抗弯能力来减少自重。
    组合桥台：为使桥台轻型化，桥台本身要承受桥跨结构传来的竖向力和水平力，而台后的土压力则由其它桥跨结构来承受。

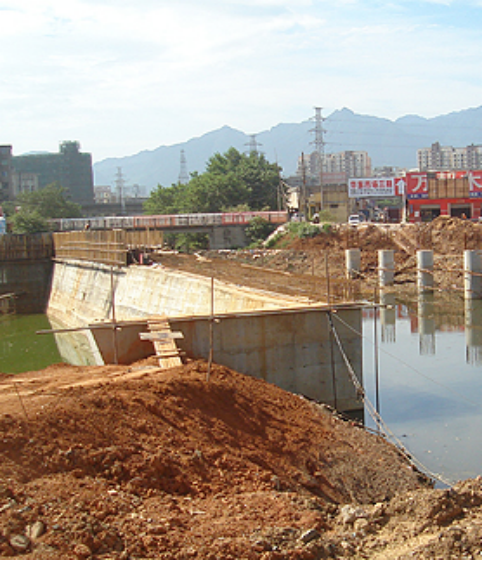

（2）重力式桥台
    组成：台身(前墙)、台帽、基础与两侧的翼墙组成，在平面上呈U字形。
    特点：这种桥台构造简单，但台身较高时工程量较大，一般用于桥梁跨度较小的低矮桥台。

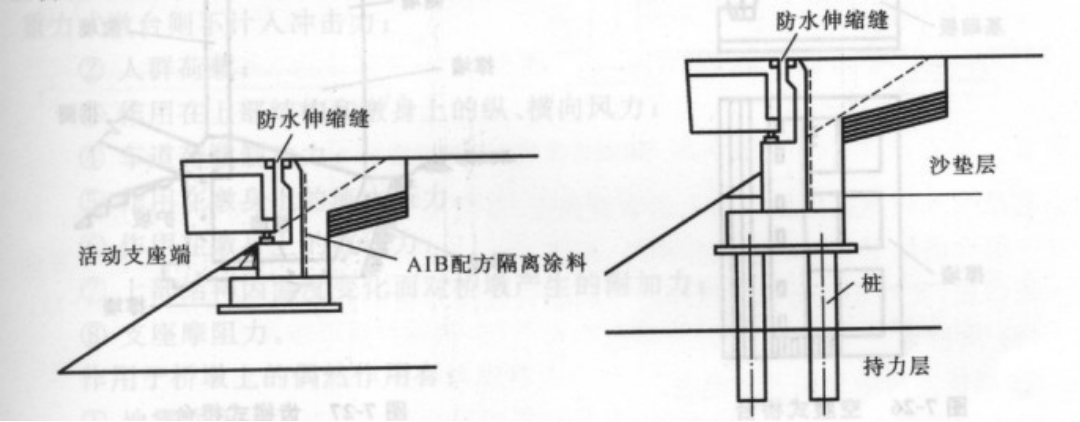

（3）轻型桥台
    分类：薄壁轻型桥台和支撑梁轻型桥台。
    优点：结构自重轻，施工方便。
    适用范围：小跨径桥梁，桥跨孔数与轻型桥墩配合使用时不宜超过3个，单孔跨径不大于13米，多孔全长不宜大于20米。

（4）框架式桥台
    分类：柱式、肋墙式、半重力式和双排架式、板凳式。
    设置方式：均采用埋置式，台前设置溜坡。为满足桥台与路堤的连接，在台帽上部设置耳墙，必要时在台帽前方两侧设置挡板，以防溜坡土进入支座。

（5）组合桥台
    分类：锚碇板式组合桥台、过梁式、框架式组合桥台及桥台与挡土墙组合桥台。
