4.3 桥梁支座与下部结构

4.3.1 桥梁支座

1.桥梁支座的作用与分类

（1）作用
    传递上部结构的支承反力；
    保障结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自由变形， 以使上、下部结构的实际受力情况符合结构的静力图示。

（2）分类
     简易垫层支座；
     橡胶支座；
     盆式支座。

2.支座的类型与构造

（1）简易垫层支座
     构成：采用若干层油毛毡或石棉做成， 压缩后的厚度不小于1厘米。
     特点：变形性能较差，容易引起附加的内力。
     适用范围：适用于标准跨径小于10米的简支板、梁桥。

（2）橡胶支座
      板式橡胶支座；
      盆式橡胶支座。

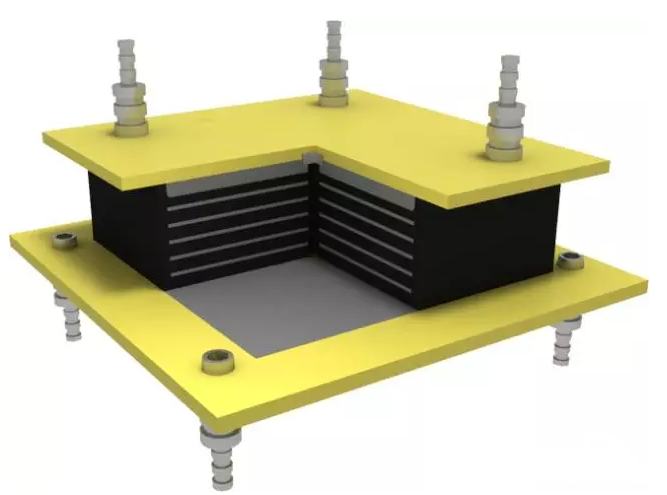

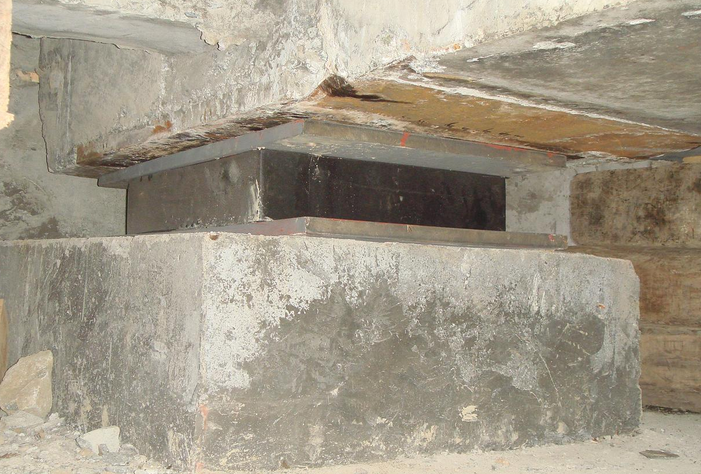

1）板式橡胶支座
    ①工作原理
     转动变形：利用橡胶的不均匀弹性压缩实现。
     水平位移：利用橡胶的剪切变形实现。

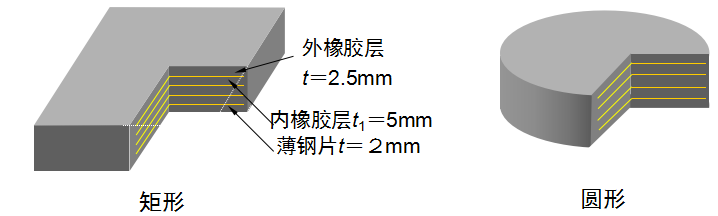

 ②结构组成
     采用薄钢板作为加劲层，阻止橡胶侧向膨胀，提高支座的抗压强度与刚度。

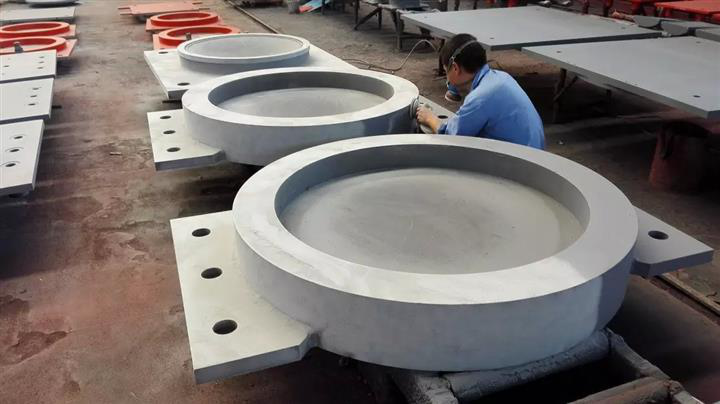

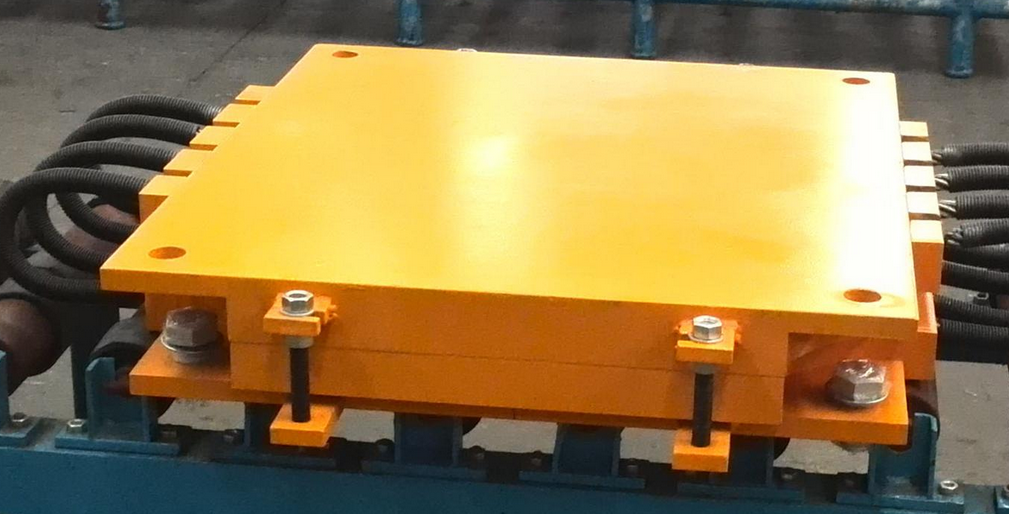

2）盆式橡胶支座
    ①工作原理：
    利用半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质来实现上部结构的转动；
    同时依靠中间钢板上的聚四氟乙烯板与上座板上的不锈钢板之间的低摩擦系数来实现上部结构的水平位移。

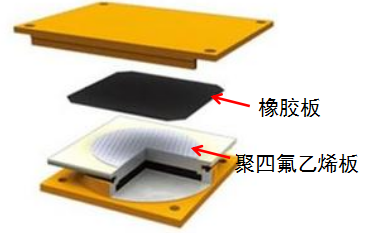

②结构构造：利用设置在钢盆中的橡胶板承压和转动，用聚四氟乙烯板和不锈钢板之间的平面滑动来适应桥梁的位移要求。
