斜拉桥的结构体系类型


04 桥之构（下）

  4.1 斜拉桥结构

  4.1.1 斜拉桥的结构体系类型

1.斜拉桥的结构特点






2.斜拉桥的结构体系类型
  （1）拉索的锚固方式
    根据拉索的锚固方式不同，斜拉桥可分为自锚式、地锚式和部分地锚式三种结构体系。

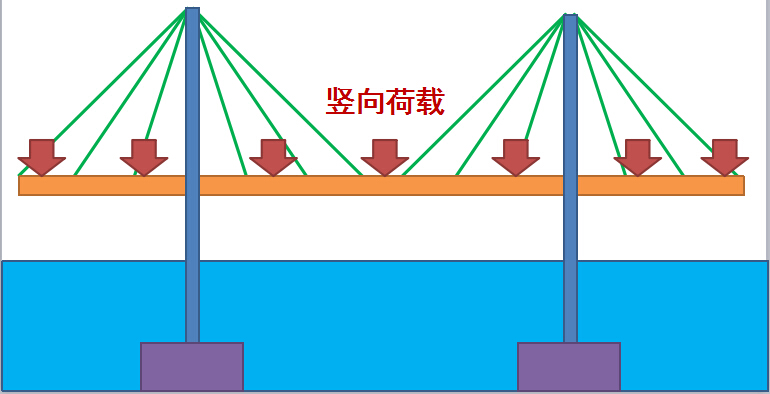

    自锚式最常用。自锚式斜拉桥的拉索全部锚固在主梁和塔柱之间，竖向荷载通过塔柱传递到桥墩即基础中去，拉索的水平方向的分力由主梁的轴力来平衡。

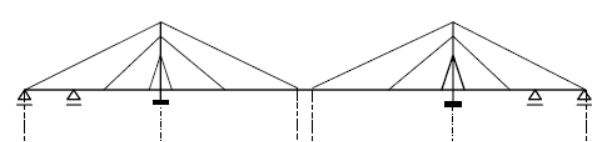

                                                            自锚式斜拉桥

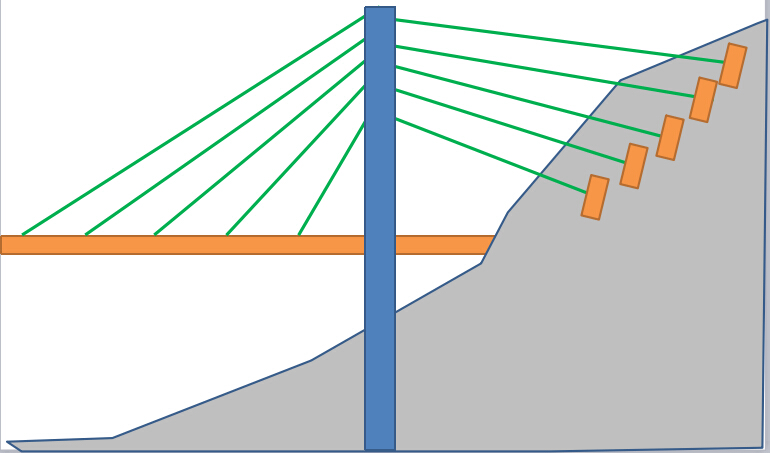

地锚式斜拉桥主梁受拉，斜拉索的轴向力靠锚碇来平衡。经济指标差，施工方法复杂，因此只有当地形比较特殊或者出于桥梁造型需要时才会可能被选用。
    部分地锚式斜拉桥的结构受力介于自锚和地锚结构体系之间，跨中一部分主梁受拉，其余均为受压。

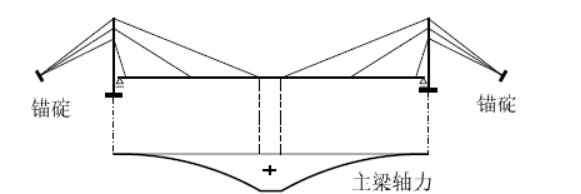

                                                            地锚式斜拉桥

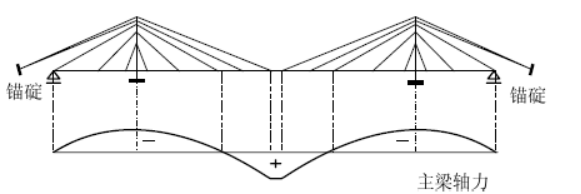

                                                        部分地锚式斜拉桥

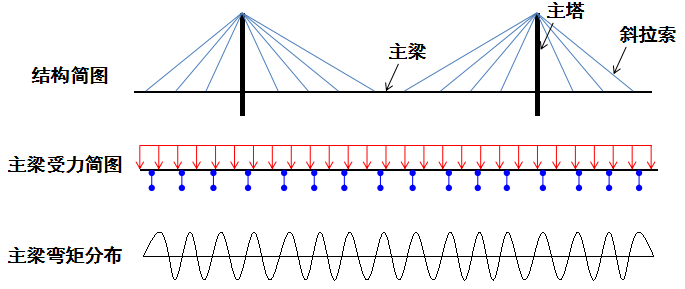

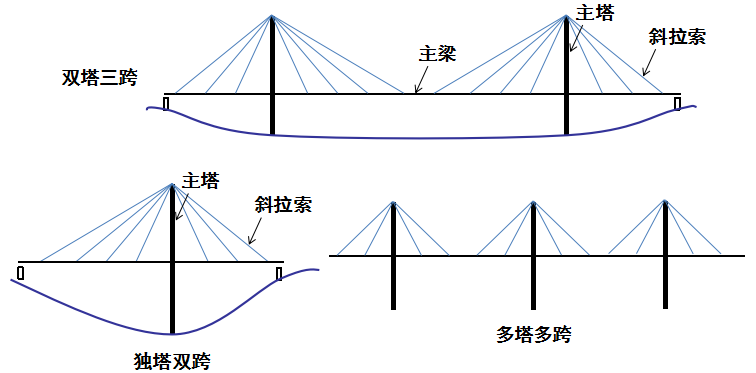

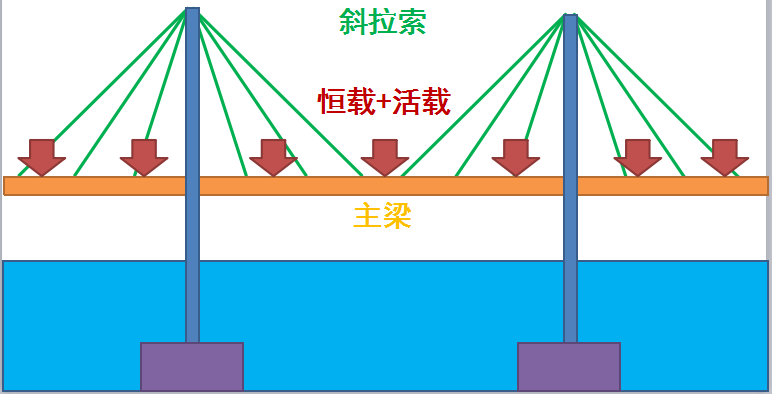

  动画1：斜拉桥的组成


动画2：斜拉桥的内力传递



动画3：斜拉桥的内力传递

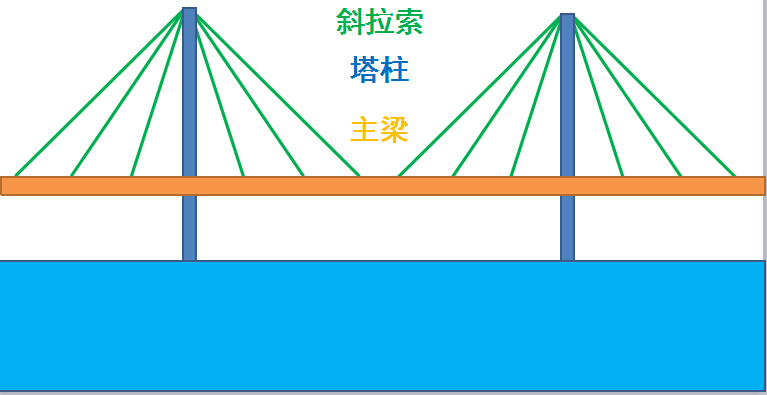

动画4：自锚式斜拉桥

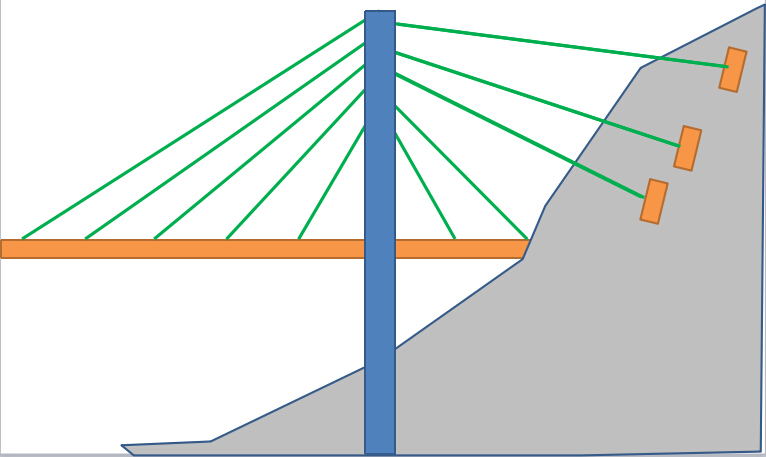

动画5：地锚式斜拉桥



动画6：部分地锚式斜拉桥


注：以上所有动画效果，请参看开头知识点视频。
