3.3.2 拱桥结构的设计概念

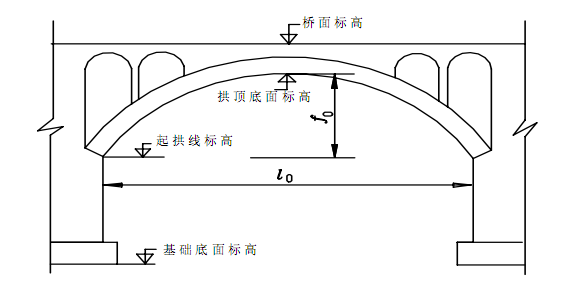

1.拱桥设计标高

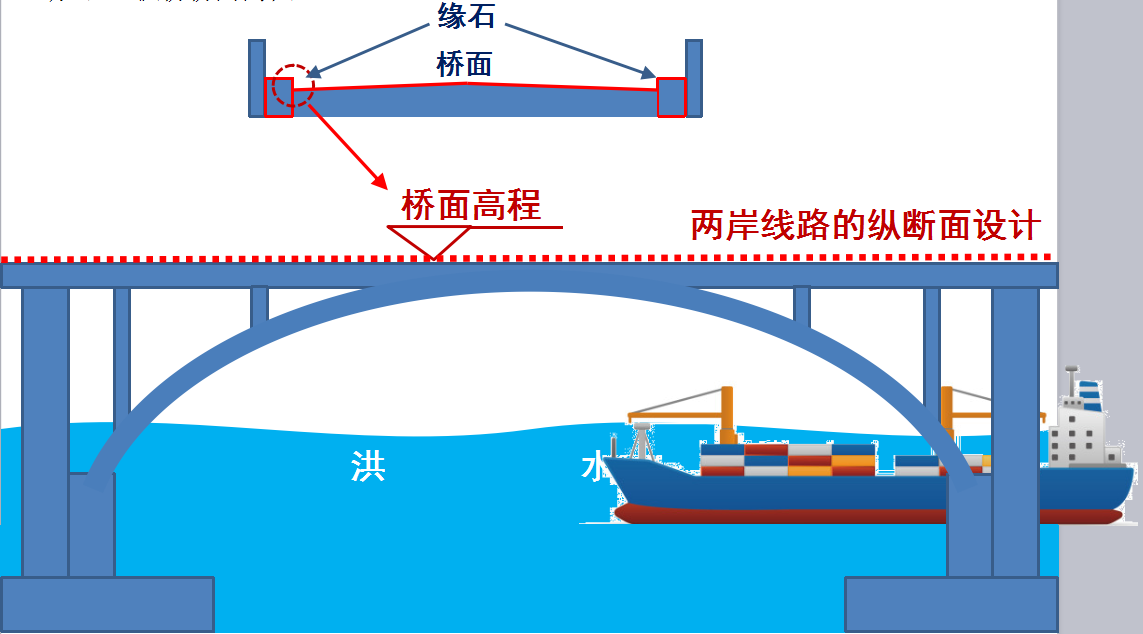

  桥面标高：由两岸线路的纵断面设计来控制；要保证桥下净空能满足泄洪或通航的要求。
      拱顶底面标高：由桥面标高推算。

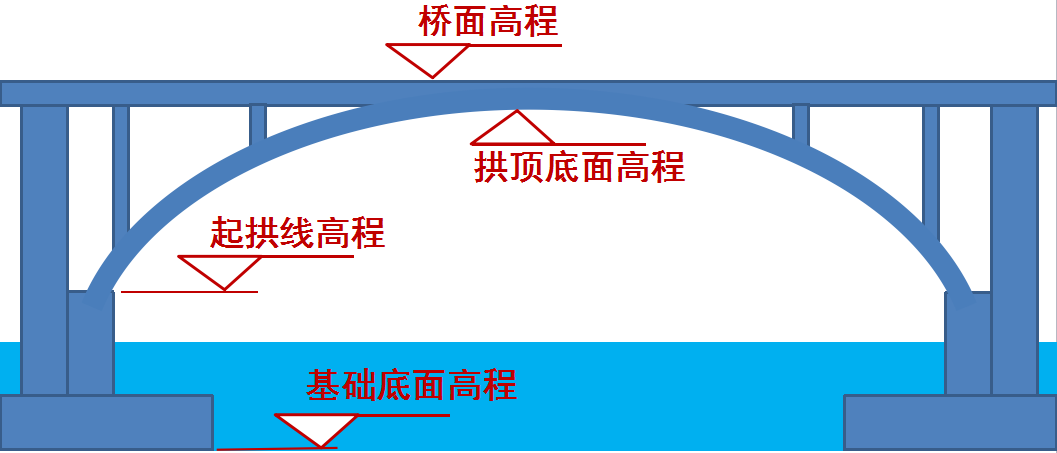

  动画1：拱桥的设计高程

  动画2：拱桥桥面高程

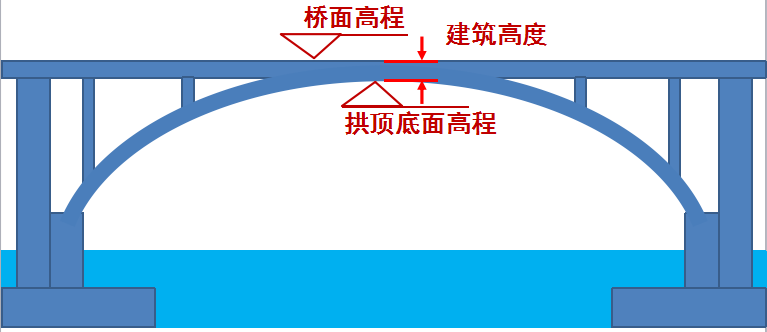

  动画3：拱顶底面高程

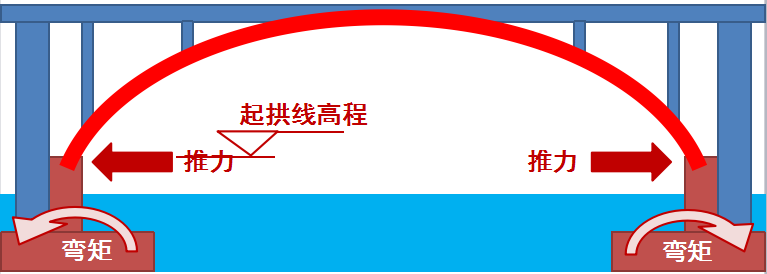

  动画4：起拱线高程

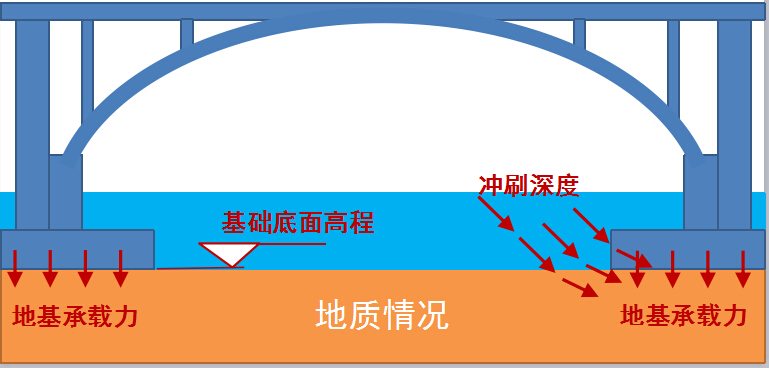

  动画5：基础底面高程

2.拱桥矢跨比

  混凝土拱桥：矢跨比多在1/5 ～ 1/8间，以1/6居多；
      钢管混凝土拱桥矢跨比：1/4～1/5之间，以1/5最多。

  钢拱桥常用的矢跨比为1/5～1/10，有推力拱中1/5～1/6最为常用。
      矢跨比大于或者等于1/5时称为陡拱；
      矢跨比小于1/5时的称为坦拱。

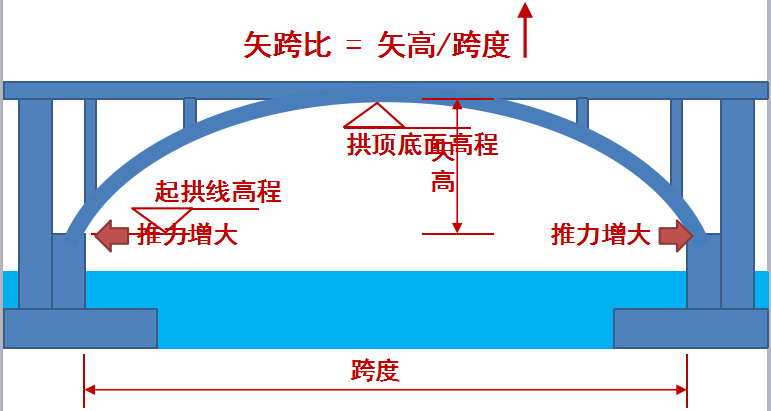

  动画6：拱桥的矢跨比

3.不等跨连续拱桥的处理

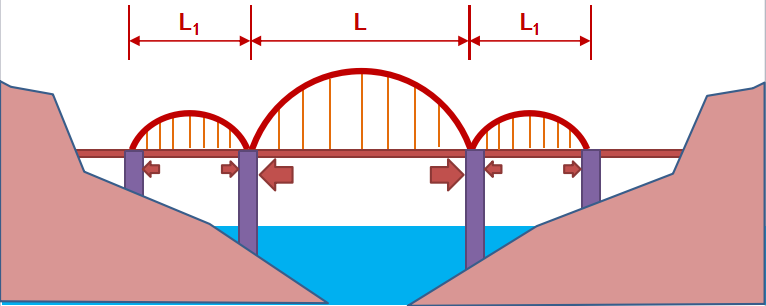

由于不等跨拱桥相邻孔的横向推力不相等，造成桥墩和基础承受由两侧拱圈传来的横向不平衡推力。
   （1）采用不同的矢跨比；
   （2）采用不同的拱脚高程；
   （3）调整拱上建筑的恒载大小；
   （4）采用不同类型的拱跨结构。

4.拱轴线的选择

理想拱轴线：使其与拱上各种作用（荷载）作用下的压力线相吻合，使拱圈截面内只受轴向压力而无弯矩作用。
    原则：满足尽量减小拱圈弯矩；满足施工要求；计算简单；线形美观。
    常用的拱轴线形：
    1）圆弧线；
    2）抛物线。

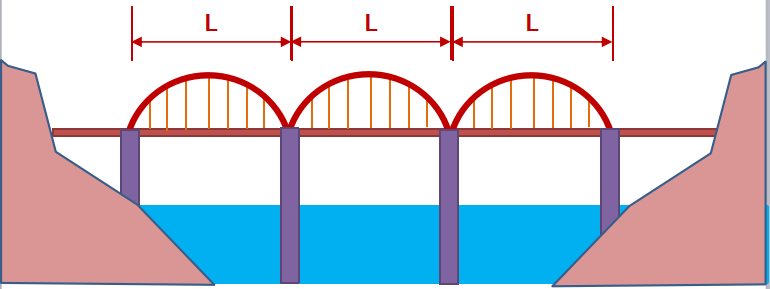

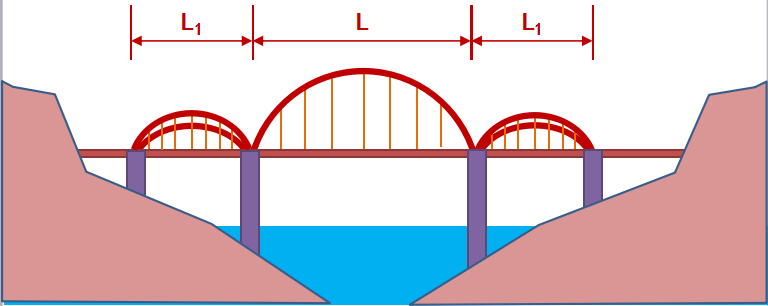

动画7：等跨分孔方案

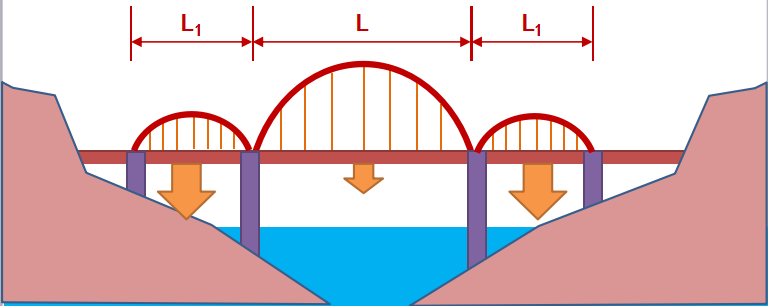

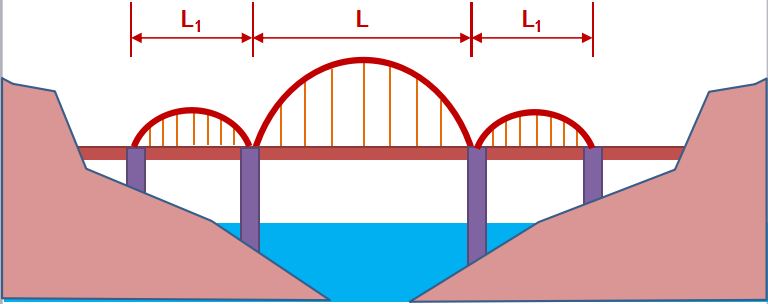

动画8：不等跨分孔方案


动画9：不同矢跨比

动画10：不同的拱脚高程


动画11：不同的恒载大小

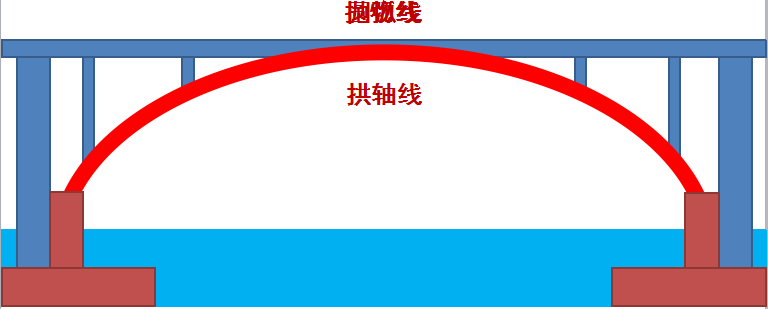

动画12：拱轴线



注：以上所有动画效果，请参看开头知识点视频。
