03 桥之构（上）

  3.1 桥梁结构的基本知识

  3.1.1 桥梁的结构种类与组成

1.桥梁的结构种类

桥梁有各种不同的分类方式，每一种分类方式均反映出桥梁在某一方面的特征。

（1）按桥梁用途划分，有铁路桥、公路桥、公铁两用桥、人行桥等。

                                 铁路桥                          公路桥

                              公铁两用桥                         人行桥

（2）按所用的材料来划分，有钢桥，钢筋混凝土桥，砌体桥（砖、石、素混凝土块），木桥和组成梁桥等。

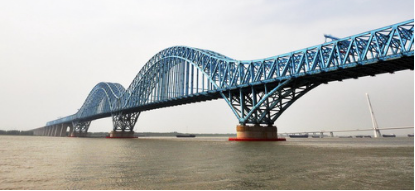

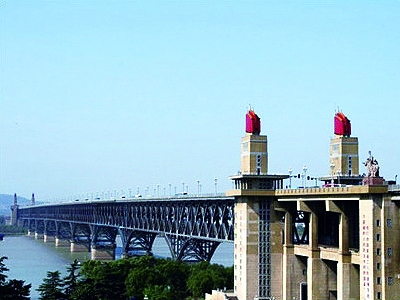

      钢桥(steel bridge) ：由于钢材具有强度高、自重小等优点，钢桥具有较大的跨越能力。

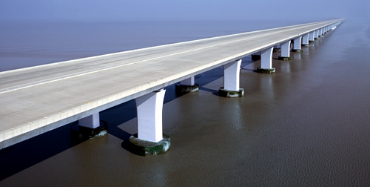

      钢筋混凝土桥(reinforced concrete bridge): 建造费用较少，维修方便，是目前应用最为广泛的桥梁。

                                  钢桥                          钢筋混凝土桥

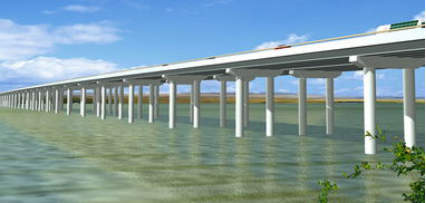

砌体桥(masonry bridge)：取材方便，构造简单，适用于跨度不大、取材方便的桥梁。
      木桥(timber bridge):一般用于临时性桥梁和景观桥梁。

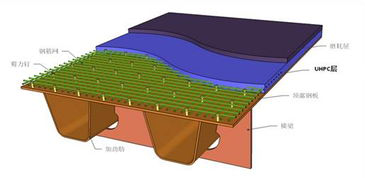

      组合梁桥(composite bridge)：指的是钢梁与钢筋混凝土桥面板组合形成的梁桥。

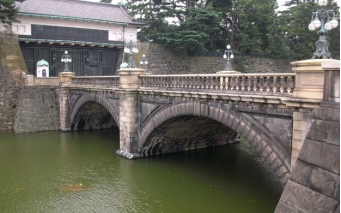

                               砌体桥                            木桥

                                                                    组合梁桥

（3）按结构体系划分，有梁桥、拱桥、斜拉桥和悬索桥等四种基本体系。

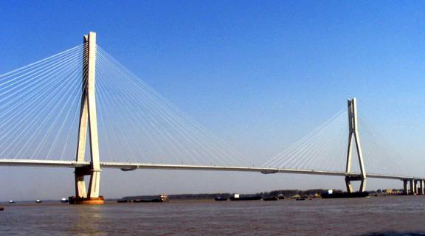

                                梁桥                           斜拉桥

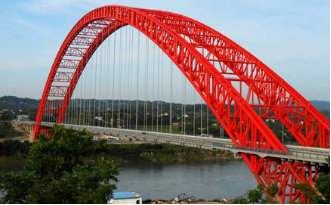

                                拱桥                             悬索桥

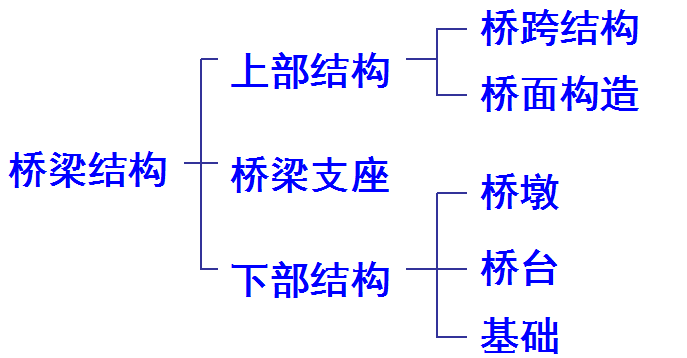

2.桥梁的结构组成

       （1）桥跨结构
        ——指桥梁中直接承受桥上交通荷载的、架空的主体结构部分。
   对梁桥而言，其主体结构是梁；
   对拱桥而言，其主体结构是拱；

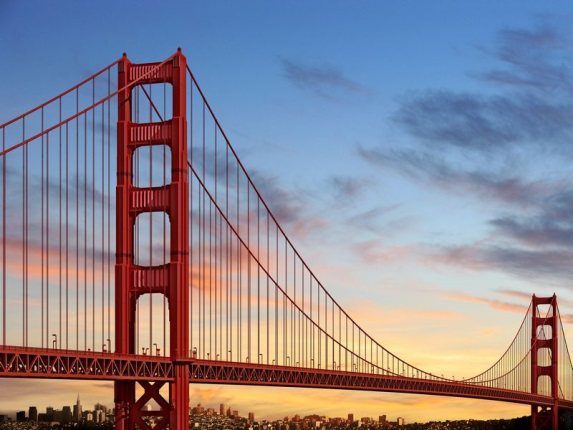

   对悬索桥而言，其主体结构是缆。

       （2）桥面构造
   ——指为保证桥跨结构能正常使用而需要建造的桥上各种附属结构或设施。
   行车道路面铺装、人行道、安全带（护栏）、排水防水系统、伸缩装置、路缘石、栏杆、照明。

 （3）下部结构
   ——指桥梁位于支座以下的部分，也叫支承结构。
    桥台：设在桥跨结构的两端，还起到与路堤衔接、防止路堤滑塌的作用。为此，通常需在桥台周围设置锥体护坡。
    桥墩：分设在两桥台之间。
    基础：承受全部荷载并将其传递给地基，因此需要埋入土层之中或建筑在基岩之上。

 （4）支座
   ——在桥跨结构与墩台之间提供荷载传递途径。

3.桥梁结构的专业名词

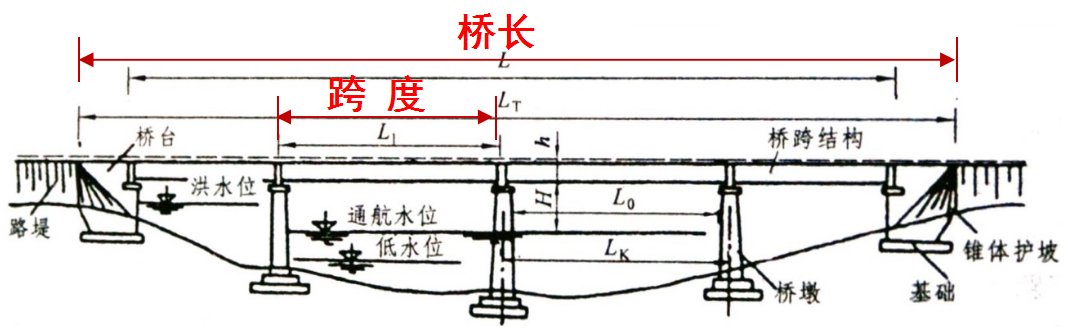

（1）跨度
   ——也称跨径(span)，指的是相邻墩台之间的距离，表示桥梁的跨越能力。
   桥梁的最大跨度称为主跨(main span)。
   ——一般而言，跨度是表征桥梁技术水平的重要指标，跨度越大桥梁的设计和施工难度越高。

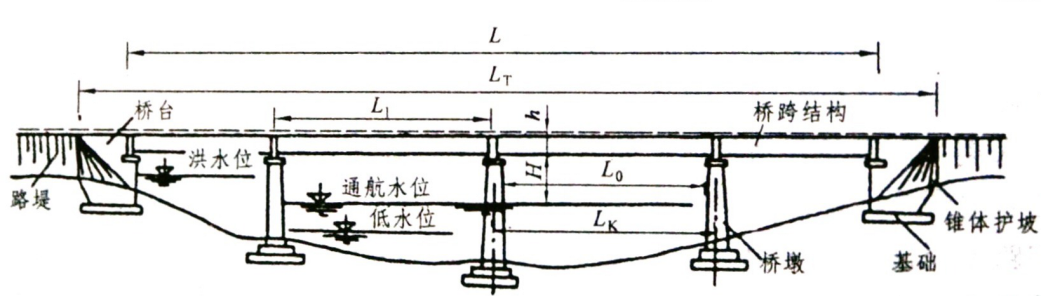

（2）桥长
   ——指的是桥梁的长度，约等于全部跨度的总和。

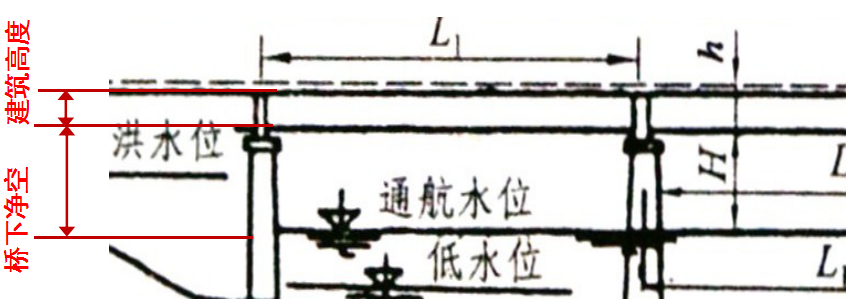

（3）桥下净空高度
   ——指的是设计水位对桥跨结构最下缘的高差，设计水位一般指的是设计洪水位或设计通航水位。

       （4）建筑高度
   ——桥面至桥跨结构最下缘的垂直高度。
