斜拉桥—韵律之美

2.2.5 斜拉桥—韵律之美

斜拉桥是由从主塔往两边伸出的斜索将主梁拉起。若多条斜索分散拉起，主梁就像支撑在多个弹性支座的连续梁一样工作，减小了主梁的跨度，梁高也可以大大降低，自重减轻、内力减小，从而增加桥梁的跨越能力。斜拉桥的塔型对整个斜拉桥造型影响很大，其高耸挺拔的风姿引人入目。塔的造型和拉索的布置形成不同的桥型风格，桥塔自身蕴藏着力的紧张感，显示出一种直指蓝天向高空伸展的动势，引发观赏者升入更高的境界。索塔是引导视觉的主要部件，应该设计的纤细高耸，并注意造型的美感。斜拉桥的塔有A字形、门形、H形、多层框架形、倒Y形、独柱形、立柱形等，变化极多且其构造随拉索的布置而定。


                                                                      Ａ字形斜拉桥

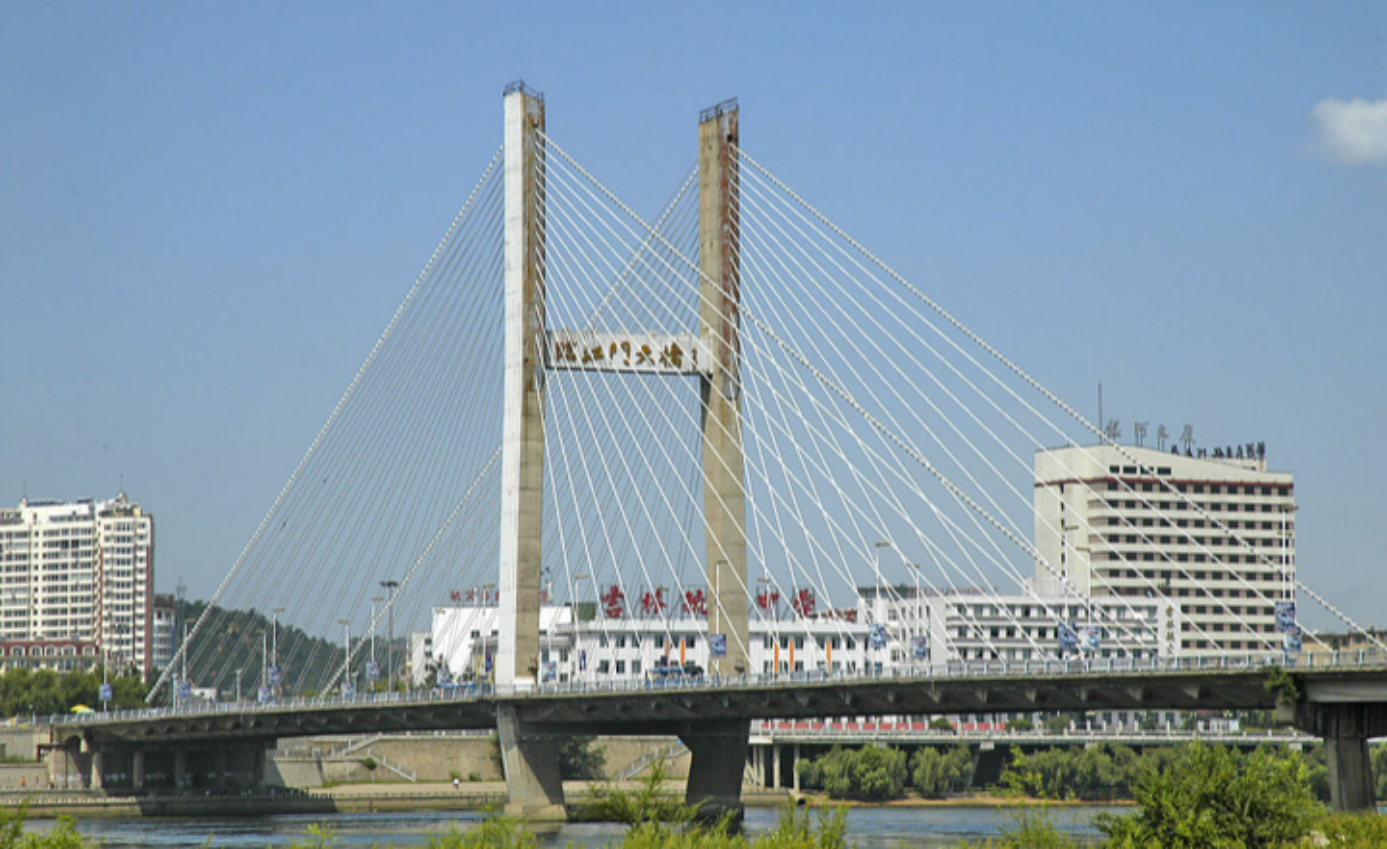

                                                                        门形斜拉桥

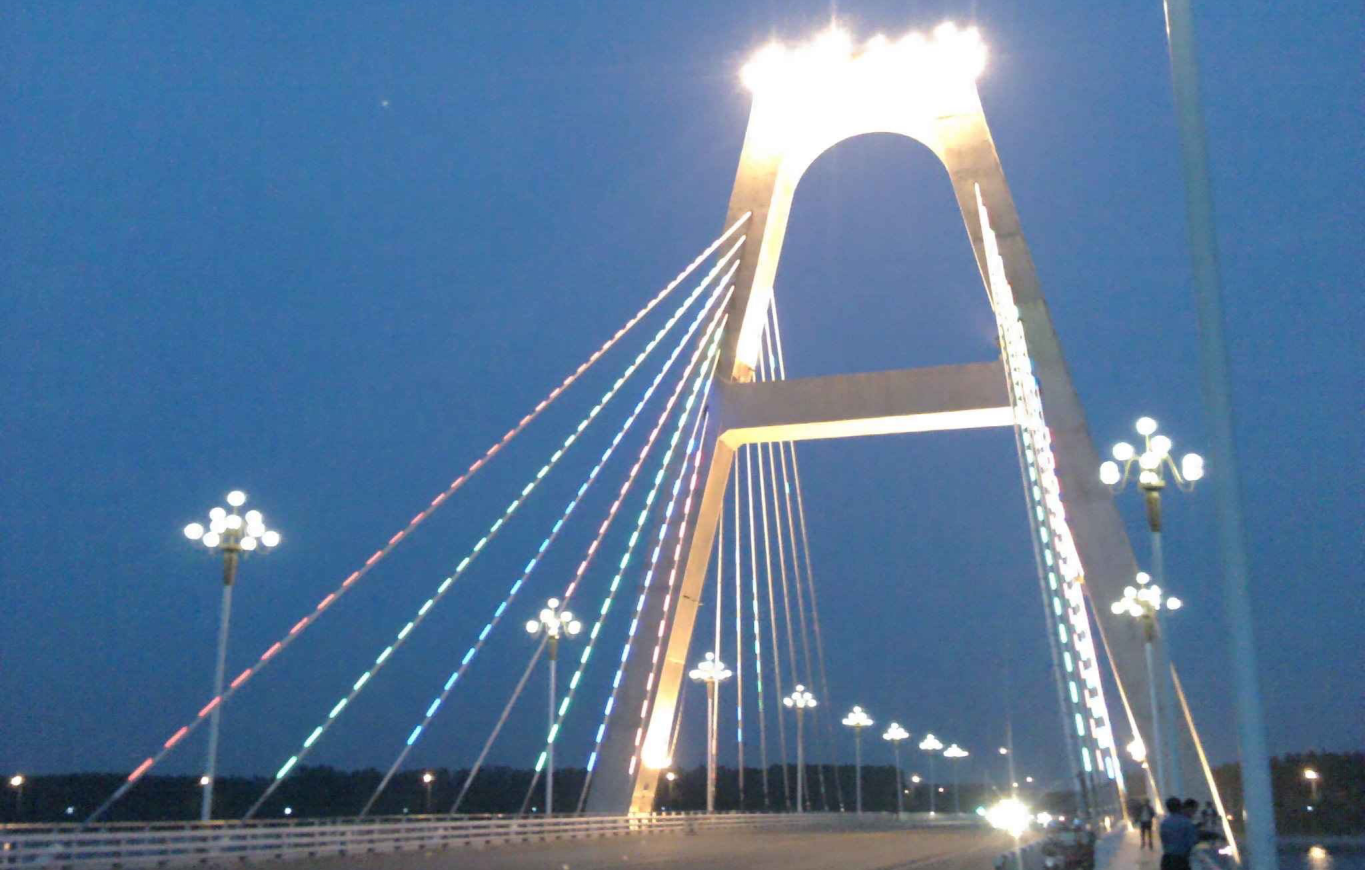

                                                                       Ｈ形斜拉桥

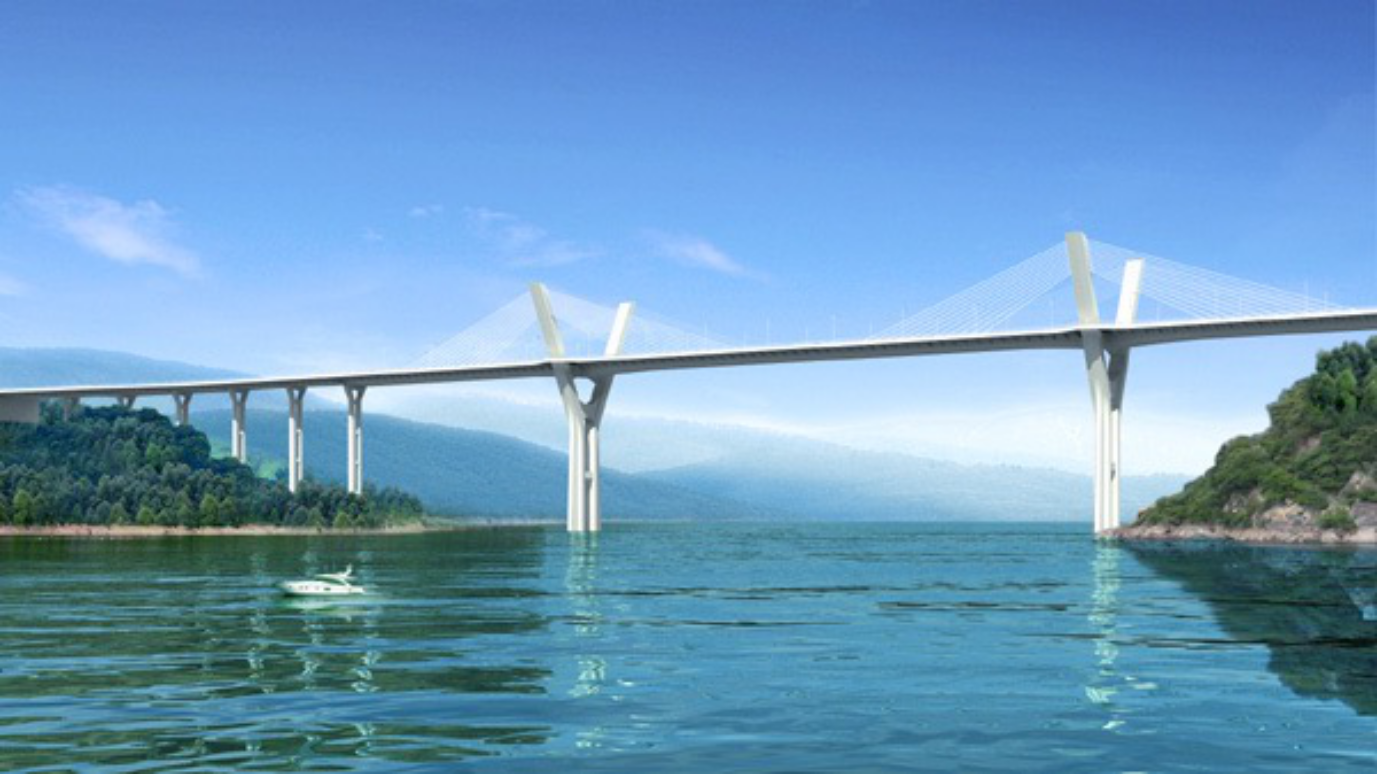

                                                                 多层框架形斜拉桥

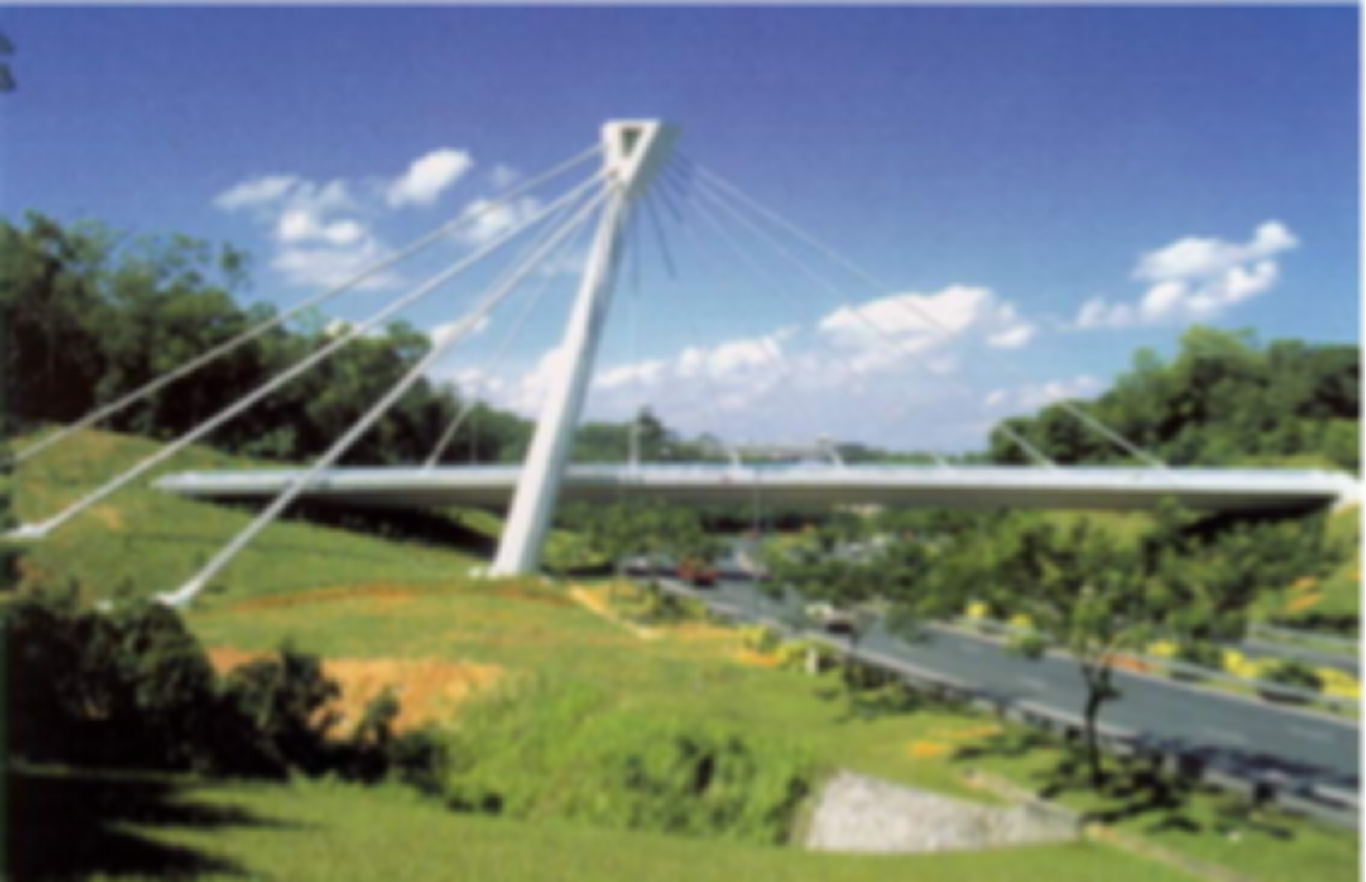

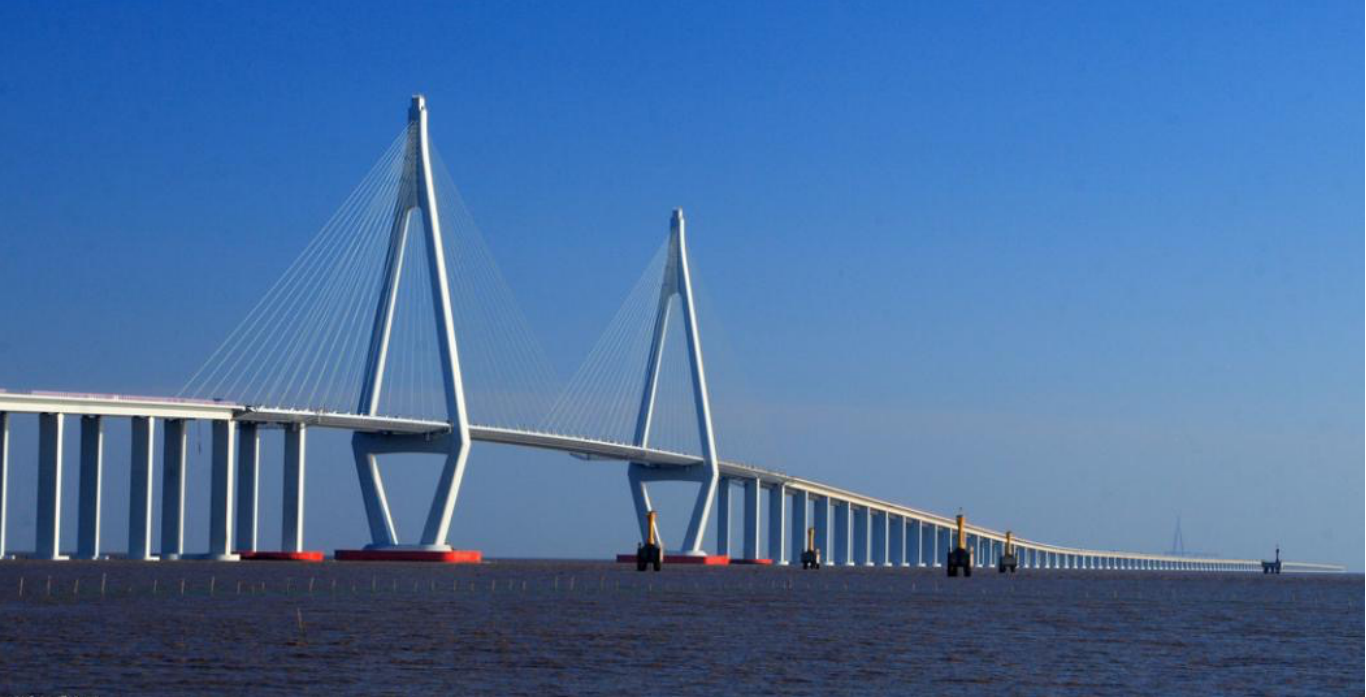

                                                                     倒Ｙ形斜拉桥

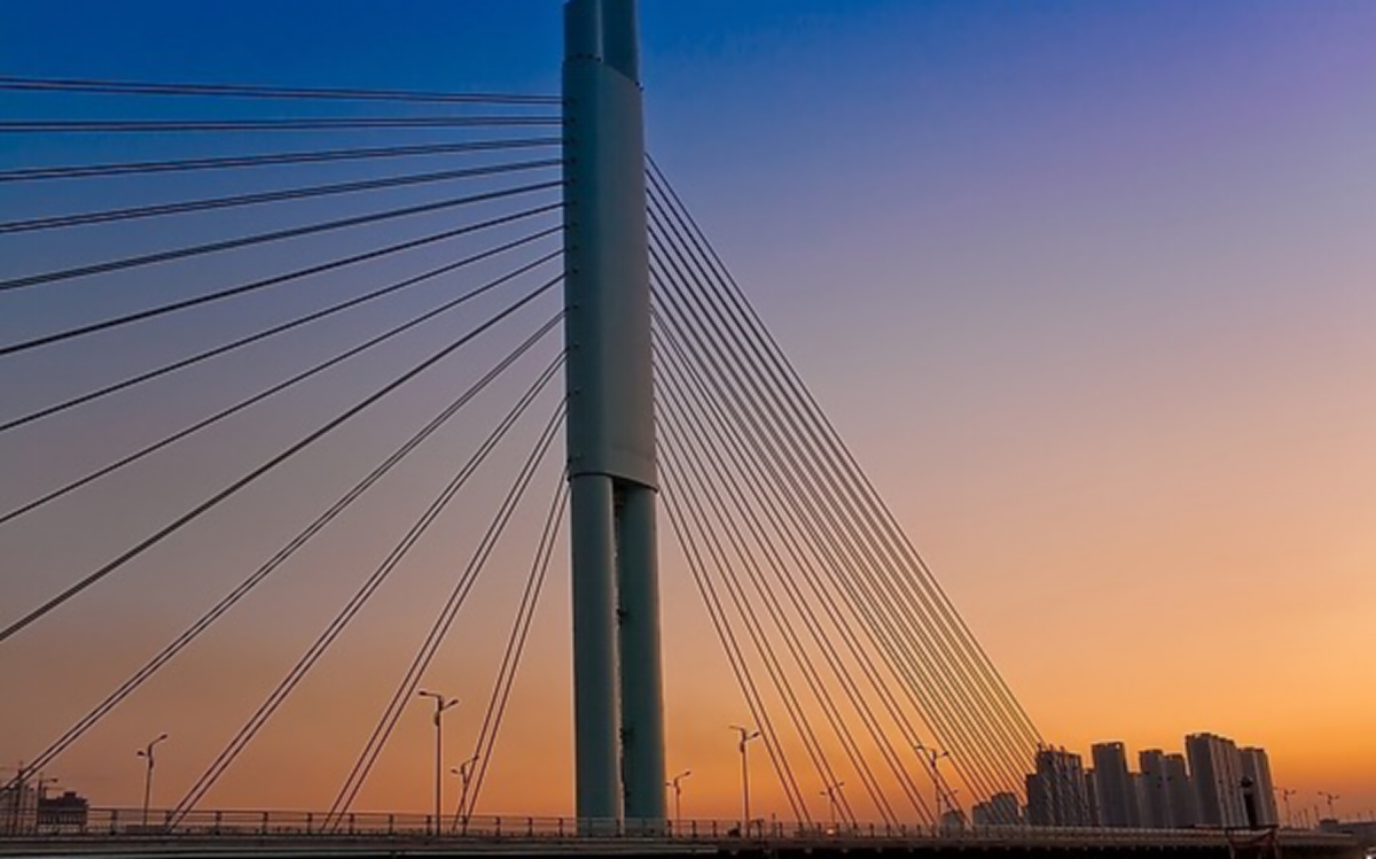

                                                                     独柱形斜拉桥

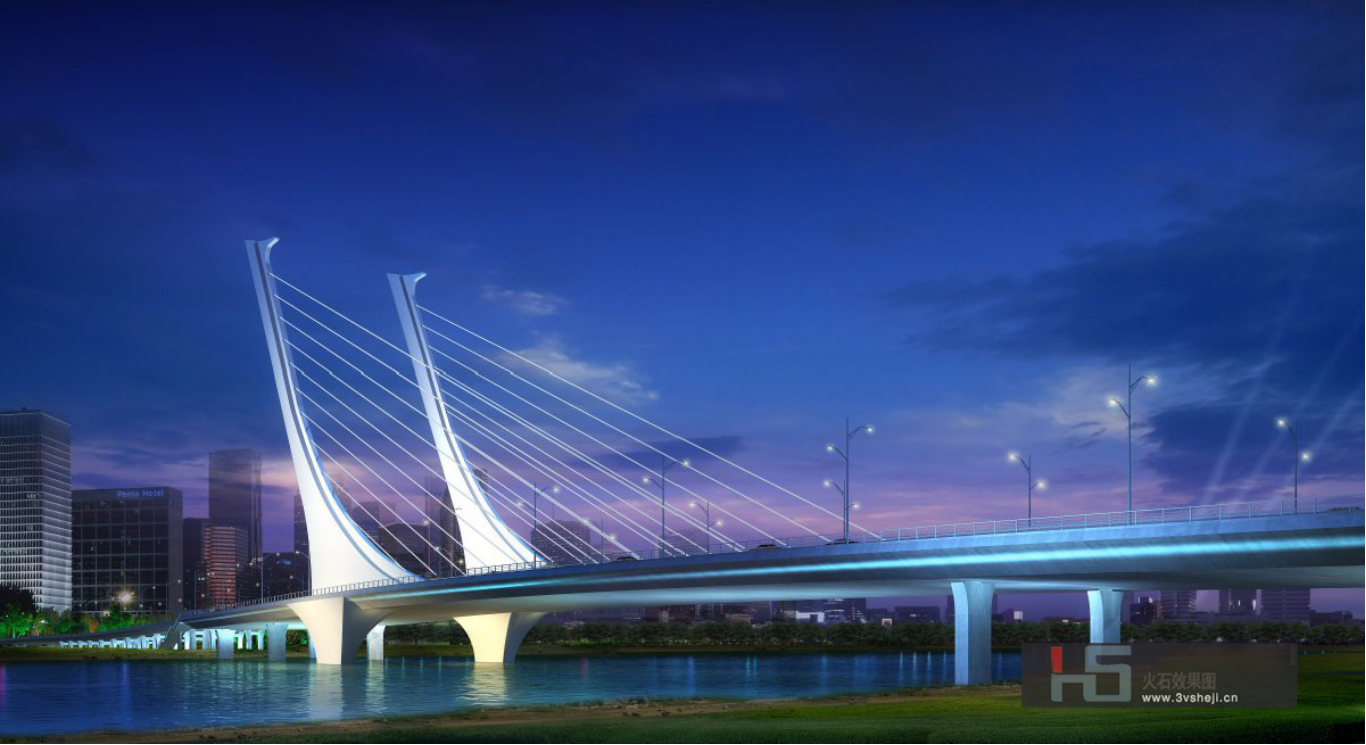

                                                                     立柱形斜拉桥

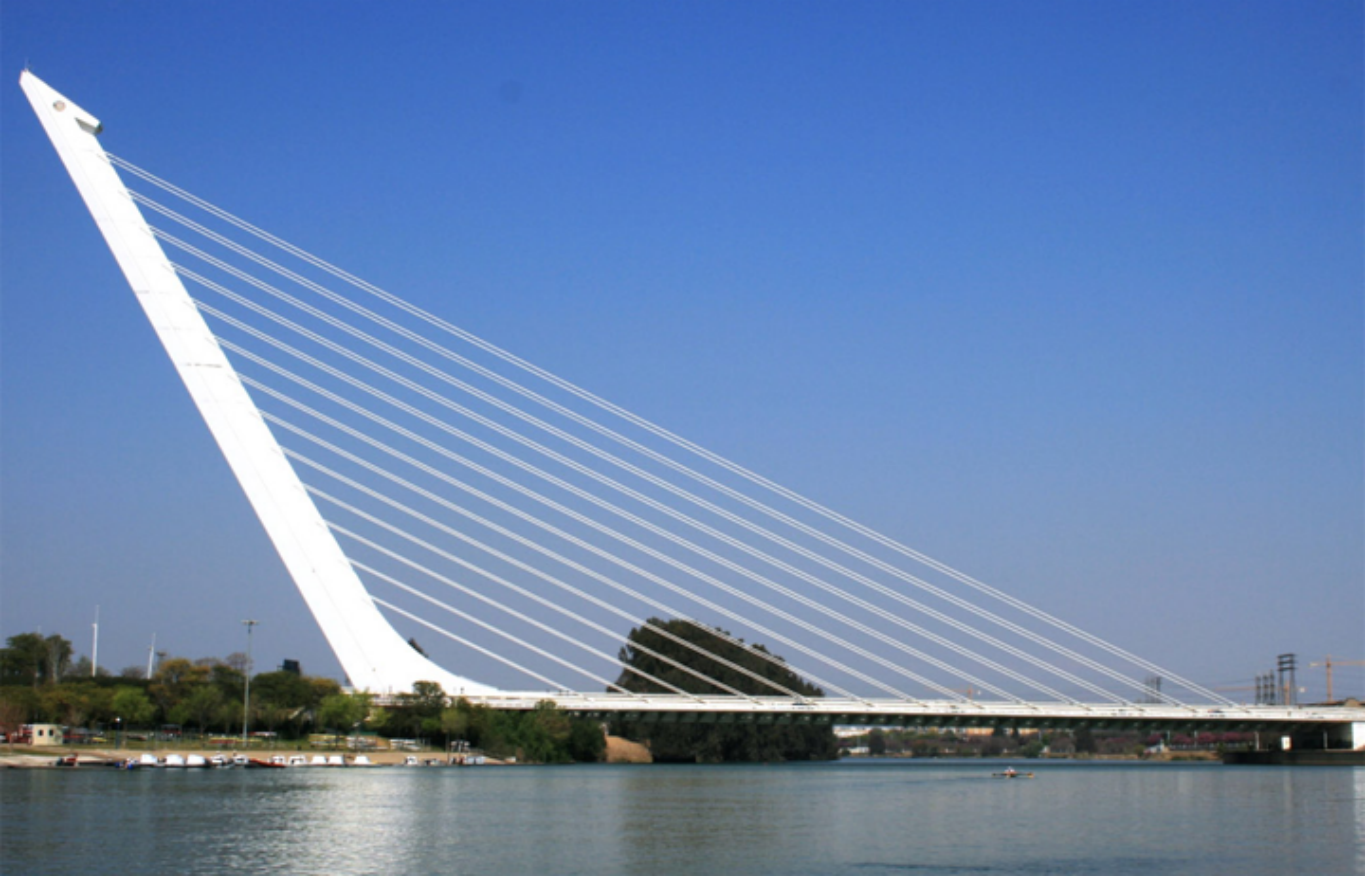

                                                                     塞维利斜拉桥

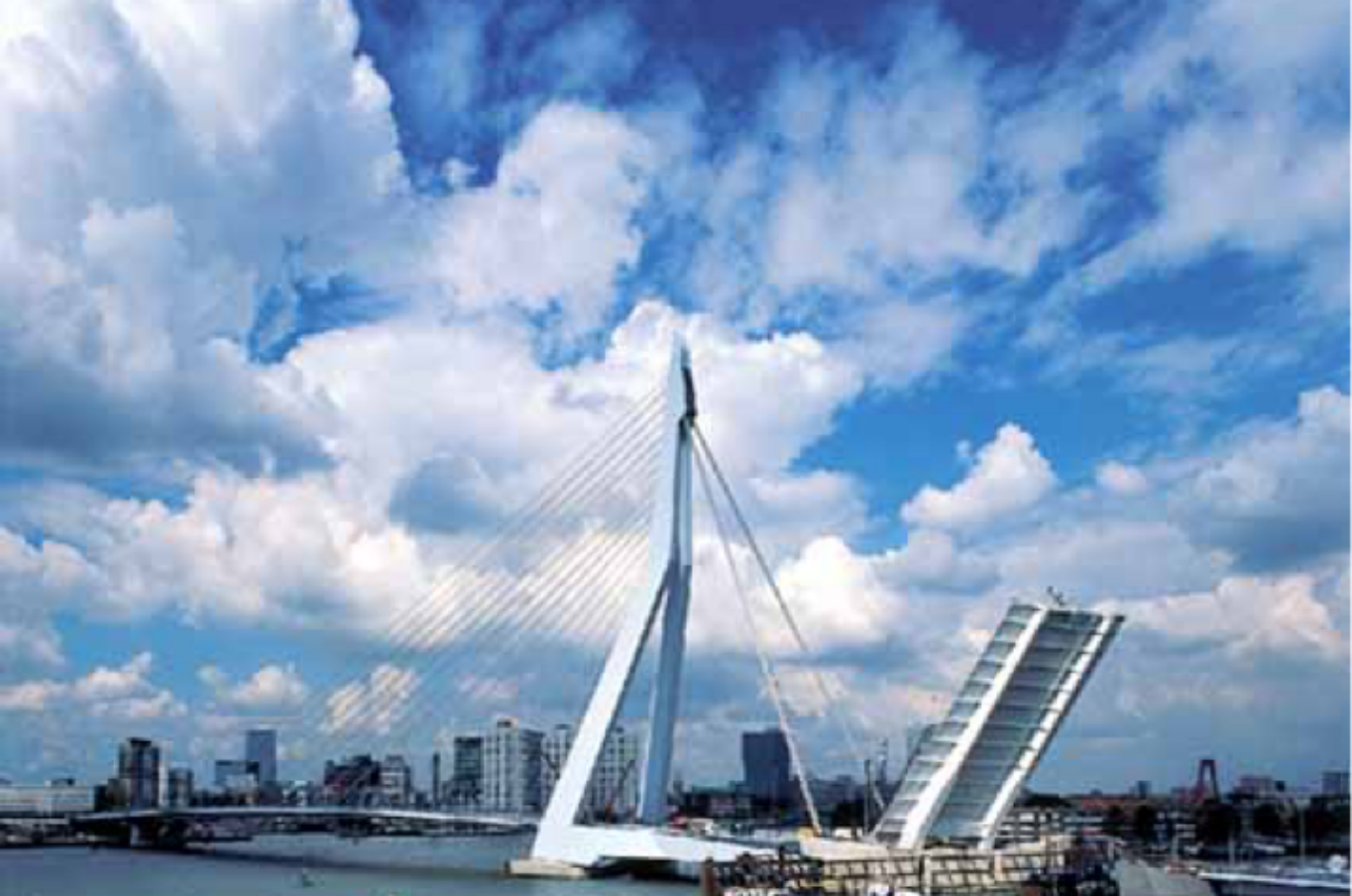

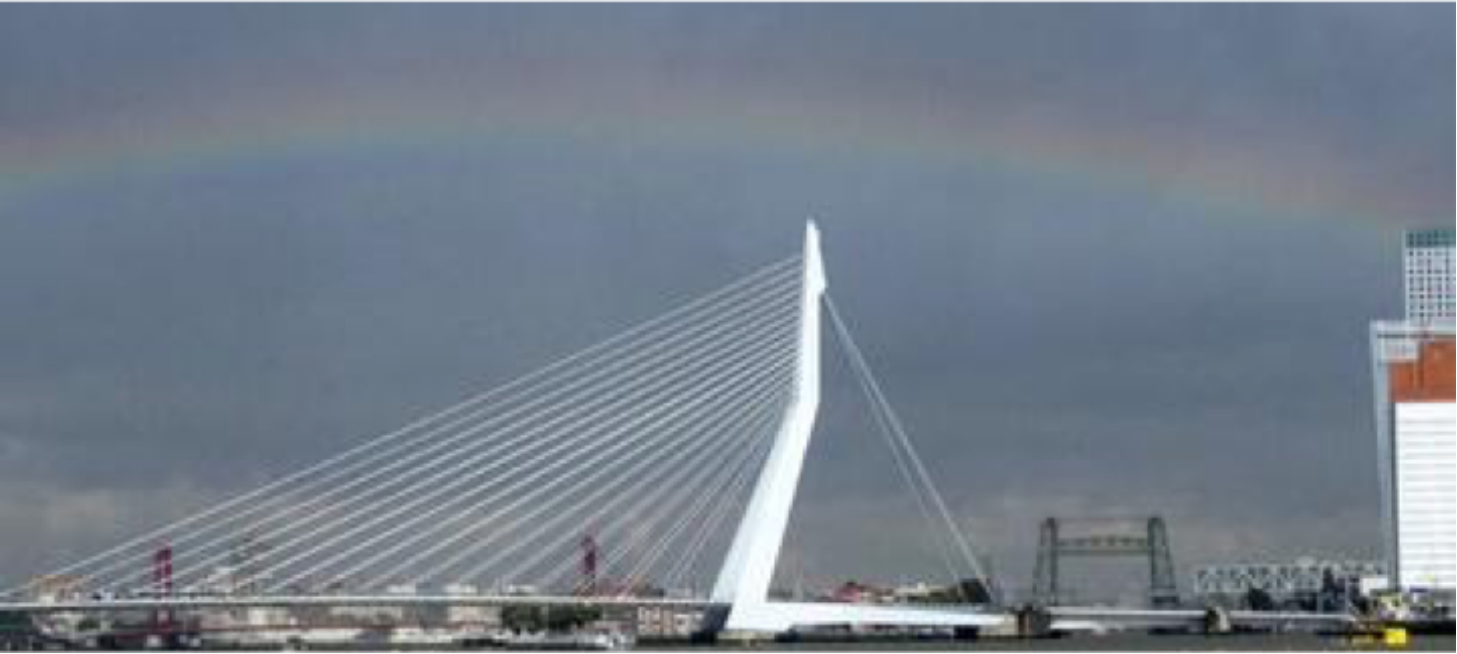

                                                                 埃拉斯穆斯斜拉桥

                                                                   塞弗第林斜拉桥
