1.1.2 古代拱桥和索桥

石拱桥

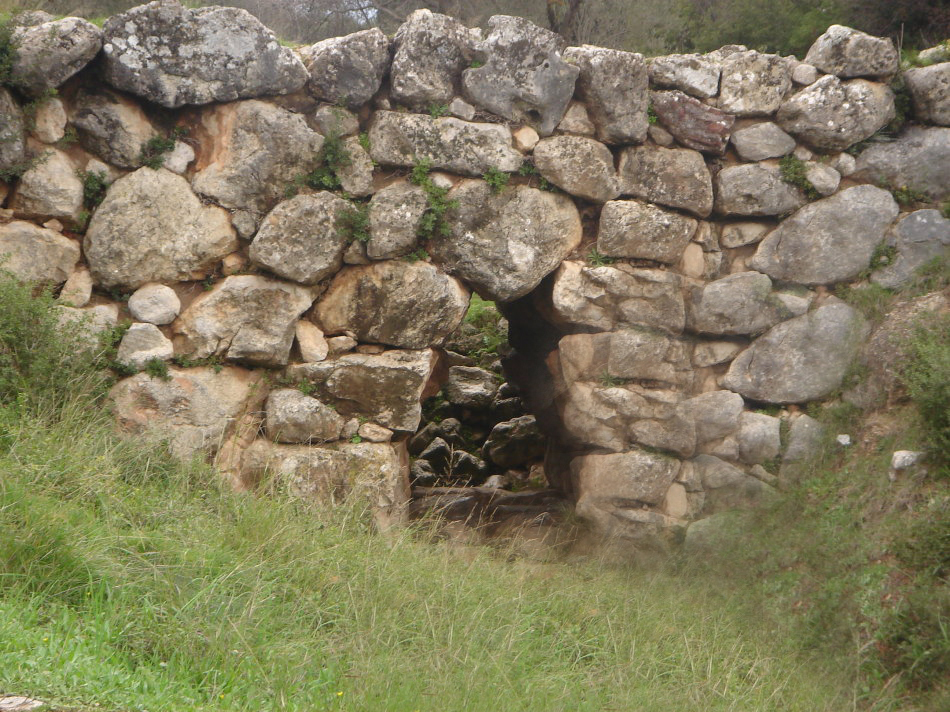

石块干砌单孔石拱桥——公元前1500年左右，建于今希腊的伯罗奔尼撒半岛。现存世界上最古老的石拱桥。

希腊伯罗奔尼撒半岛单孔石拱桥——公元前1500年左右。现存世界上最古老的石拱桥。 （右图：希腊伯罗奔尼撒半岛 单孔石拱桥）

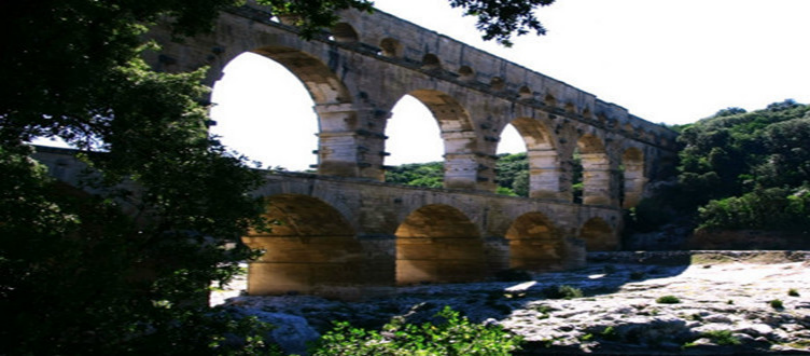

加尔德（Gard）石拱桥——今法国南部尼姆城（Nimes） 该桥建于公元前18年的罗马帝国，顶层全长275米，下层最大跨度24.4米。全桥共分三层；上层宽3米、高7米为输水槽；中层宽4米、高20米供行人通行；下层宽6米、高22米，并在一侧加宽以便车马通行，是1743年扩建的。

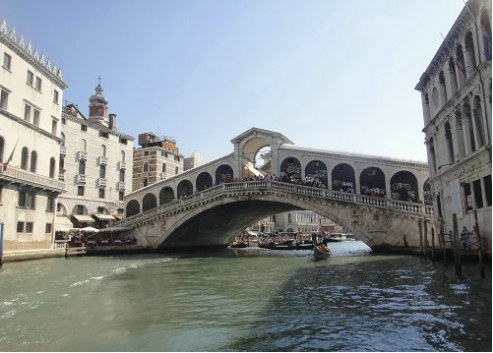

利亚托石拱桥（Rialto） ——14~16世纪文艺复兴时期桥梁的代表作，建于意大利威尼斯。该桥用大理石装饰，雕凿精美，线条流畅。桥上还建有24家店铺。

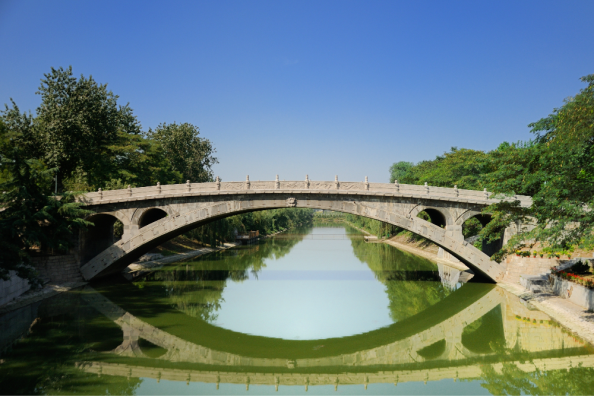

赵州桥 又称安济桥——公元605年建于河北省赵县。该桥净跨37.02米，宽9米，拱圈两肩各设两个跨度不等的腹拱，既减轻自重，又便于排洪、增加美观。

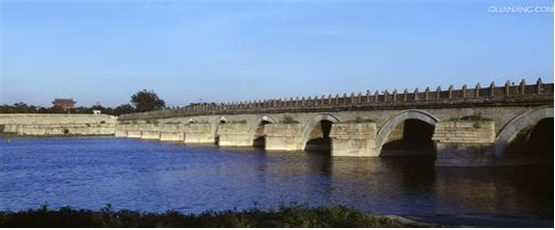

卢沟桥——北京永定河

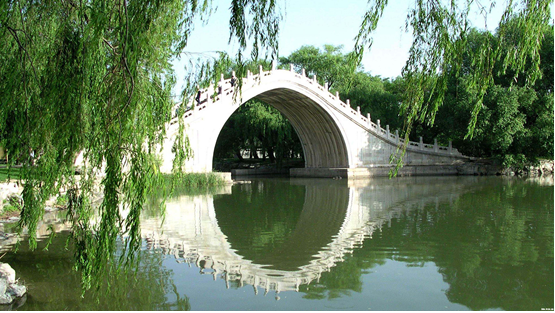

玉带桥——北京颐和园

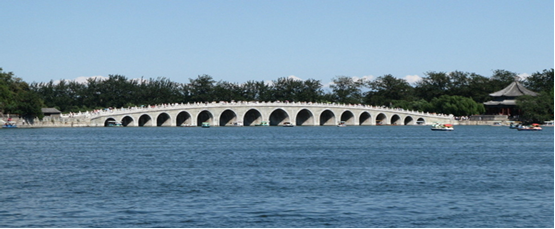

十七孔桥——北京颐和园
枫桥——苏州，“枫桥夜泊”

石拱桥和浮桥的组合桥

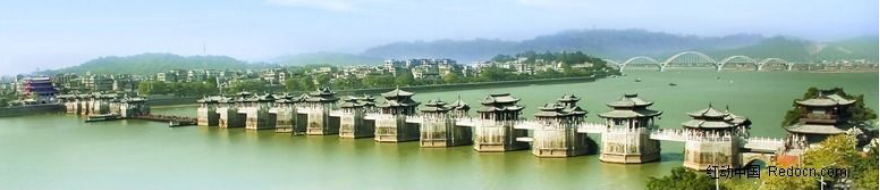

• 广州湘子桥

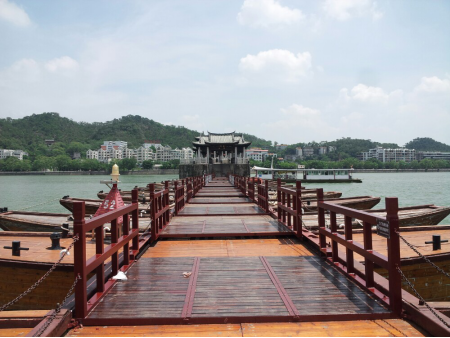

建于公元1169年的广东潮安县横跨韩江的湘子桥（又名广济桥）。此桥全长517.95米，共19孔，上部结构有石拱、木梁、石梁等多种形式，还有用18条浮船组成长达97.3米的开合式浮梁。这样，既能适应大型商船和上游木排的通过，还可避免过多的桥墩阻塞河道。

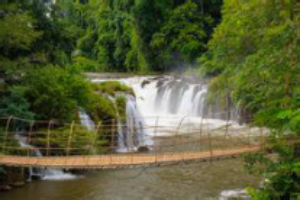

索桥

• 我国是最早建有索桥的国家，距今约有3000年历史。索桥的索有藤、竹、皮绳和铁链等几种。历史记载，公元前285年便有笮桥（竹索桥）。

• 铁索桥传说起自汉初，有确切记载的是西晋伐吴（公元280年）吴守将用铁锁多道，横截长江三峡的西陵峡口以挡舟师。

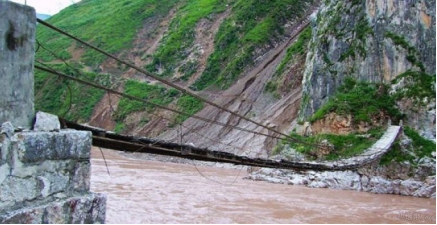

• 云南永平县霁虹桥，跨澜沧江，是中国现存最古、最宽、铁索最多的铁索桥，桥净跨57.3米，全长113.4米，桥宽约4.1米。桥底有索16根。

虹桥

用木梁像斗拱那样多层叠置外挑，或加上斜撑以增加悬挑能力直至跨中合龙形成跨度可达30余米的拱形桥梁，谓之虹桥。

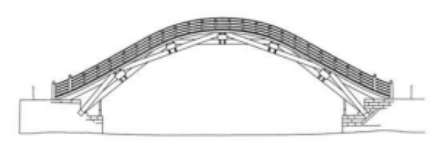

               虹桥模型图

宋代张择端所绘《清明上河图》中的虹桥。为单孔木拱桥，桥长16.8米，宽4米。造桥采用“贯木”架桥法。
