6.7 单位工程施工平面图设计

单位工程施工平面图是对一个建筑物或构筑物的施工现场的平面规划和空间布置图。

一、单位工程施工平面图的设计内容

1、建筑物总平面图上已建的地上、地下一切房屋、构筑物以及其他设施（道路和各种管线等）的位置和尺寸。

2、测量放线标桩位置、地形等高线和土方取弃地点。

3、自行式起重机开行路线，轨道式超重机轨道布置和固定式垂直运输设备位置。

4、各种加工厂、搅拌站、材料、加工半成品、构件、机具的仓库或堆场．

5、生产和生活性福利设施的布置。

6、场内道路的布置和引入的铁路、公路和航道位置。

7、临时给水管线、供电线路、蒸气及压缩空气管道等布置。

8、一切安全及防火设施的位置。

二、设计的依据

施工平面图所依据的资料主要有：

（一）建筑、结构设计和施工组织设计时所依据的有关拟建工程的当地原始资料

1．自然条件调查资料。

2．技术经济调查资料。

（二）建筑设计资料

1．建筑总平面图，图上包括一切地上、地下拟建的房屋和构筑物。

2．一切已有和拟建的地下、地上管道位置，在设计施工平面图时，可考虑利用这些管道或需考虑提前拆除或迁移，并需注意不得在拟建的管道位置上面建临时建筑物。

3．建筑区域的竖向设计和土方平衡图。它们在布置水、电管线和安排上方的挖填、取土或弃土地点时非常有用。

4．拟建工程的有关施工图设计资料。

（三）施工资料

1．单位工程施工进度计划，从中可了解各个施工阶段的情况，以便分阶段布置施工现场。

2．施工方案，据此可确定垂直运输机械和其他施工机具的位置、数量和规划场地。

3．各种材料、构件、半成品等需要量计划，以便确定仓库和堆场的面积、形式和位置

三、设计的原则

1．在保证施工顺利进行的前提下，现场布置尽量紧凑、节约用地．

2．合理布置施工现场的运输道路及各种材料堆场、加工厂、仓库位置、各种机具的位置；尽量使得运距最短，从而减少或避免二次搬运。

3．力争减少临时设施的数量，降低临时设施费用。

4．临时设施的布置，尽量便利于工人的生产和生活，使工人至施工区的距离最短，往返时间最少。

5．符合环保、安全和防火要求。

根据上述基本原则并结合施工现场的具体情况，从中选出最经济、最安全、最合理的方案。方案比较的技术经济指标一般有：施工用地面积、施工场地利用率、场内运输道路总长度、各种临时管线总长度、临时房屋的面积、是否符合国家规定的技术和防火要求等。

四、设计的步骤

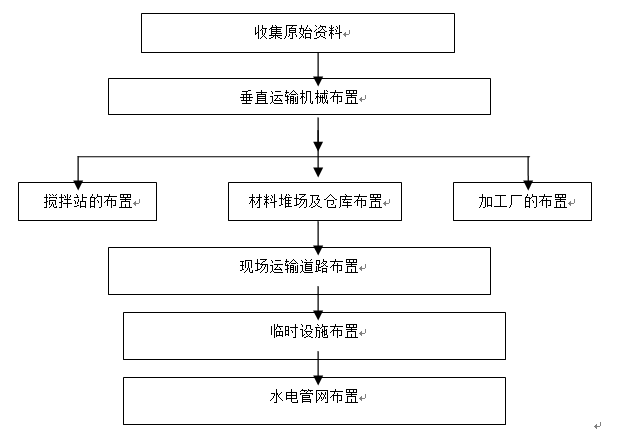

   单位工程施工平面图设计的一般步骤如图所示。

（一）确定垂直运输机械的位置

因此，它的布置是施工现场全局的中心环节，必须首先确定。

1．有轨式起重机（塔吊）的布置

有轨式起重机是集起重、垂直提升、水平输送三种功能为一身的机械设备。

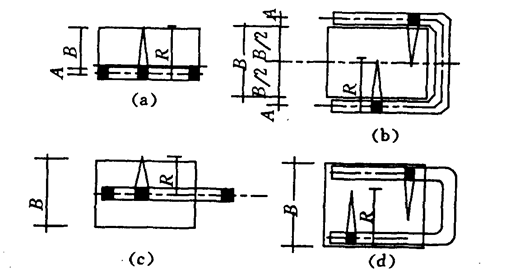

通常轨道布置方式有以下四种布置方案。如图所示。

（１）单侧布置

当建筑物宽度较小，构件重量不大，选择起重力矩在450ＫＮ·ｍ以下的塔式起重机时，可采用单侧布置方式。

当采用单侧布置时，其起重半径Ｒ应满足下式要求，即

                                Ｒ≥Ｂ＋Ａ

式中Ｒ——塔式起重机的最大回转半径（m）；

Ｂ－一建筑物平面的最大宽度（m）；

Ａ——建筑物外墙皮至塔轨中心线的距离。一般当无阳台时，A=安全网宽度十安全网外侧至轨道中心线距离；当有阳台时，A=阳台宽度十安全网宽度十安全网外侧至轨道中心线距离。

（２）双侧布置或环形布置

当建筑物宽度较大，构件重量较重时，应采用双侧布置或环形布置，此时起重半径应满足下式要求：

                     式中符号意义同前。

（３）跨内单行布置

由于建筑物周围场地狭窄，不能在建筑物外侧布置轨道，或由于建筑物较宽，构件较重时，塔式起重机应采用跨内单行布置才能满足技术要求，此时最大起重半径应满足下式:

                 式中符号意义同前。

（４）跨内环形布置

当建筑物较宽构件较重，塔式起重机跨内单行布置不能满足构件吊装要求，且塔吊不可能在跨外布置时则选择这种布置方案。

塔式起重机的位置及尺寸确定之后，应当复核起重量、回转半径、起重高度三项工作参数是否能够满足建筑吊装技术要求。

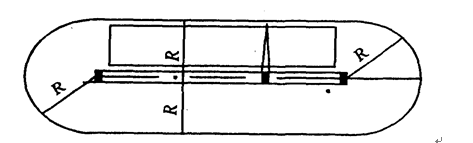

它是以塔轨两端有效端点的轨道中点为圆心，以最大回转半径为半径画出两个半圆，连接两个半圆，即为塔式起重机服务范围，如图所示。

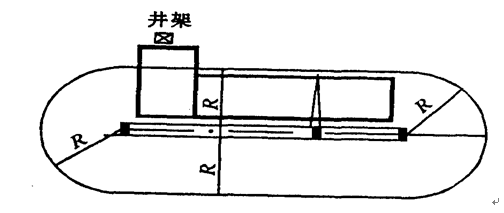

在确定塔式起重机服务范围时，最好将建筑物平面尺寸包括在塔式起重机服务范围内，以保证各种构件与材料直接吊运到建筑物的设计部位上,尽可能不出现死角，如果实在无法避免，则要求死角越小越好以保证这部分死角的构件顺利安装，有时将塔吊和龙门架同时使用，以解决这一问题，如图6-12所示。但要确保塔吊回转时不能有碰撞的可能，确保施工安全。

2．自行无轨式起重机械的布置

自行无轨式起重机械分履带式、轮胎式和汽车式三种起重机。

3．固定式垂直运输机械的布置

     布置的原则是：充分发挥起重机械的能力，并使地面和楼面的水平运距最小。

（二）确定搅拌站、仓库、材料和构件堆场以及加工厂的位置

搅拌站、仓库和材料、构件的布置应尽量靠近使用地点或在起重机服务范围以内，并考虑到运输和装卸料的方便。

根据起重机械的类型，材料、构件堆场位置的布置，有以下几种：

1．当采用固定式垂直运输机械时

2．当采用自行有轨式起重机械时，材料和构件堆场位置以及搅拌站出料口的位置，应布置在塔式起重机有效服务范围内；

3．当采用自行无轨式起重机械时，材料、构件堆场、仓库及搅拌站的位置，应沿着起重机开行路线布置，且其位置应在起重臂的最大外伸长度范围内；

4．任何情况下，搅拌机应有后台上料的场地，搅拌站所用材料：水泥、砂、石、水泥罐等都应布置在搅拌机后台附近。当混凝土基础的体积较大时，混凝土搅拌站可以直接布置在其坑边缘附近，待混凝土浇筑完后再转移，以减少混凝土的运输距离；

5．混凝土搅拌机每台需有25㎡左右面积，冬季施工时，面积50㎡ 左右，砂浆搅拌机每台15㎡左右面积，冬季施工时30㎡左右。

（三）现场运输道路的布置

现场主要道路应尽可能利用永久性道路的路基，在土建工程结束之前再铺路面。

因此，运用路线最好围绕建筑物布置成一条环形道路，道路宽度一般不小于3.5m,主干道路宽度不小于6ｍ，道路两侧一般结合地形设排水沟，沟深不小于0.4ｍ，沟宽不小于0.3ｍ，施工现场最小道路宽度有一定的要求。

（四）临时设施的布置

临时设施分为生产性临时设施，布置时应考虑使用方便、有利施工、合并搭建、符合安全的原则。

1．生产设施（木工棚、钢筋加工棚）的位置，宜布置在建筑物四周稍远位置，且应有一定的材料、成品的堆放场地；

2．白灰仓库、大白堆放与制备的位置应设在下风向；

3．防水卷材及胶结料的位置应离开易燃仓库或堆场，宜布置在下风向；

4．办公室应靠近施工现场，设在工地入口处。工人休息室靠近工人作业区，宿舍应布置在安全的上风侧，收发室宜布置在入口处等。

临时宿舍、文化福利、行政管理房屋面积参考表，如表5.18。

（五）水电管网的布置

    １．施工水网的布置

（1）施工用的临时给水管一般由建设单位的干管或自行布置的干管接到用水地点，布置时应力求管网总长度短，径的大小和水龙头数目需视工程规模大小通过计算确定。管道可埋置于地下，也可以铺设在地面上，视当时的气温条件和使用期限的长短而定，其布置形式有环形、枝形、混合式三种。

（2）供水管网应按防火要求布置室外消防栓，消防栓应沿道路设置，距道路应不大于2ｍ，距建筑物外墙不应小于６ｍ，也不应大于25ｍ，消防栓的间距不应超过120ｍ，工地消防栓应设有明显的标志，且周围３ｍ以内不准堆放建筑材料。

（3）为了排除地面水和地下水，应及时修通永久性下水道，并结合现场地形在建筑物周围设置排泄地面水和地下水沟渠。

２．施工供电的布置

（1）为了维修方便，施工现场一般采用架空配电线路，且要求现场架空线与施工建筑物水平距离不小于10m，电线与地面距离不小于6ｍ，跨越建筑物或临时设施时，垂直距离不小于2.5ｍ。

（2）现场线路应尽量架设在道路的一侧，且尽量保持线路水平，以免电杆受力不均，在低压线路中，电杆间距应为25～40ｍ，分支线及引入线均应由电杆处接出，不得由两杆之间接线。

（3）单位工程施工用电应在全工地性施工总平面图中一并考虑。一般情况下，计算出施工期间的用电总数，提供给建设单位解决，不另设变压器。只有独立的单位工程施工时，才根据计算出的现场用电量选用变压器，其位置应远离交通要道口处，布置在现场边缘高压线接入处，四周用铁丝网围住。因此，对于大型建筑工程，施工期限较长或建筑工地较为狭窄的工程，就需要按施工阶段来布置几张施工平面图，以便能把不同施工阶段内工地上的合理布置情况反映出来。
