8.1照明系统的基本要求

u保证照明物面所需的足够光能量

u保证整个物面上得到均匀一致的照明

u临界照明

u柯拉照明

临界照明系统

uCriticalillumination

u这是普通的照明法。起源于显微镜照明设计。

u这种照明的特点是光源经聚光镜后成像在被检物体上。

u优点：光束狭而强。

u主要缺陷：不均匀。

•光源的灯丝像与被检物体的平面重合，这样就造成被检物体的照明呈现出不均匀性，在有灯丝的部分则明亮；无灯丝的部分则暗淡，不仅影响成像的质量，更不适合显微照相。

u其补救的方法：在光源的前方放置乳白和吸热滤色片，使照明变得较为均匀和避免光源的长时间的照射而损伤被检物体。

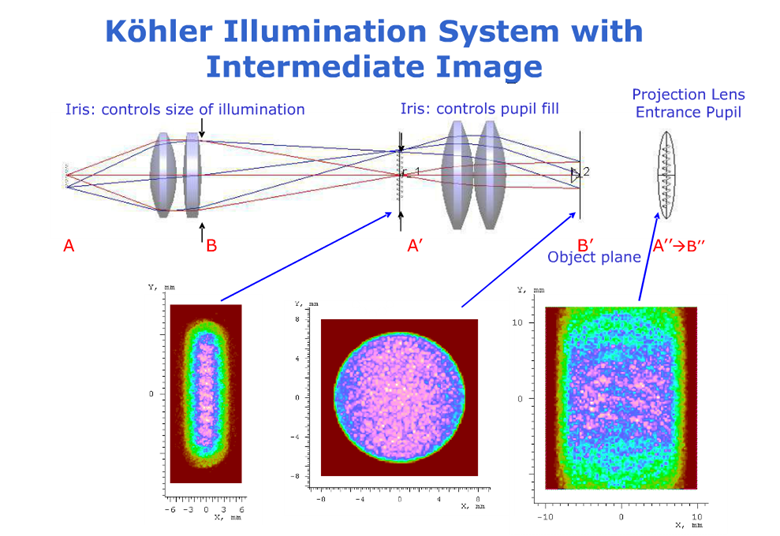

柯拉照明系统

ukohlerillumination system

u库勒，科勒，库拉

u为消除临界照明中的不均匀性。

u采用两组光组，对光源光束进行扩散。

效果图
