§6.3    显微镜系统

显微镜设计中的规定参数：

u共轭距：显微镜物镜从物平面到像平面的距离。（大约等于180mm）

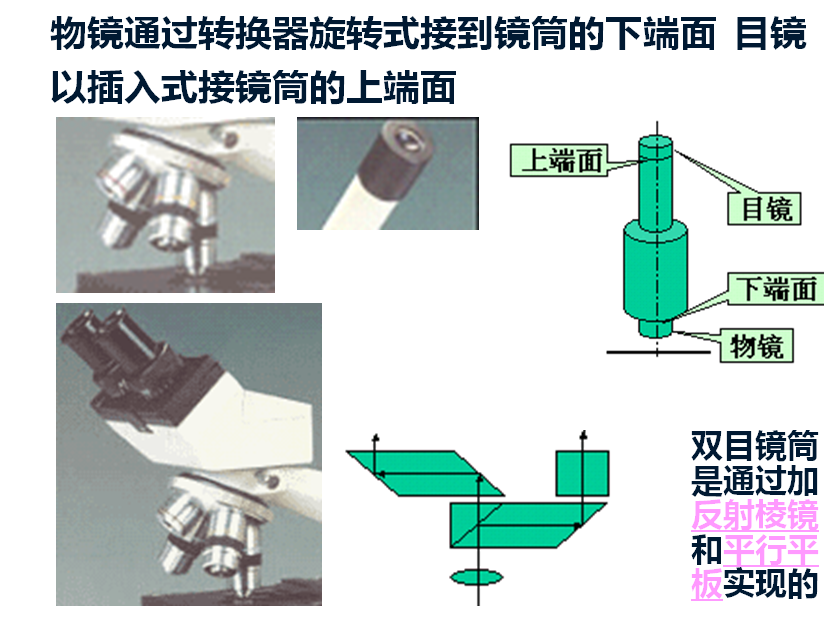

u机械筒长：把显微镜的物镜和目镜取下后，所剩的镜筒长度。（我国规定为160mm）

u常用的物镜倍率：4x、 10x、 40x和100x

u常用的目镜倍率：5x、10x和15x

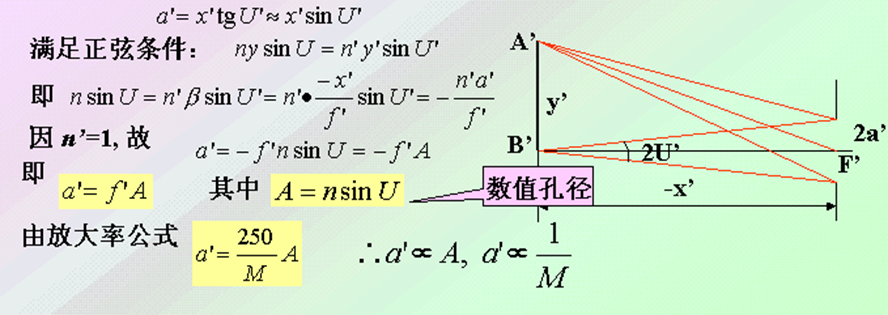

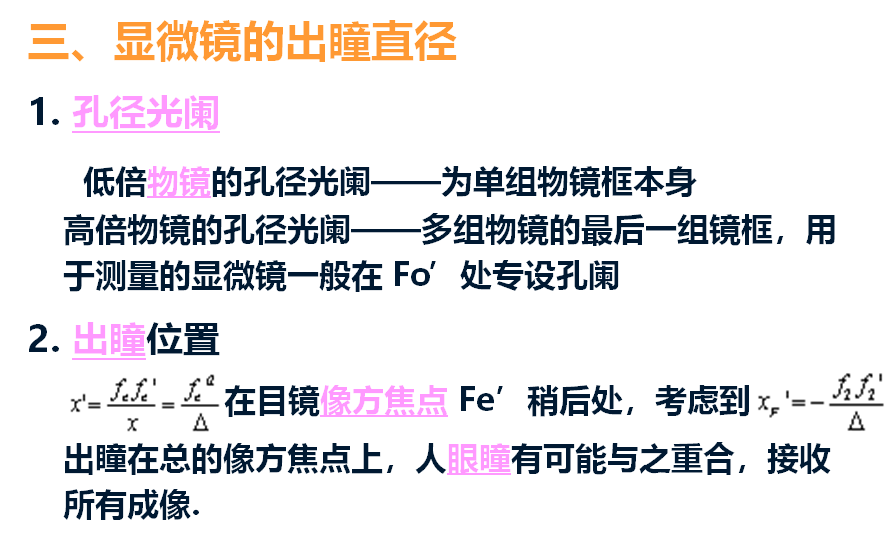

3.出瞳的大小与数值孔径

    因为出瞳与整个系统的像方焦面重合，设像方孔径角为U’ ，则有

u显微镜的数值孔径：NA＝nsinUu出瞳直径D'：D'＝500NA/Г

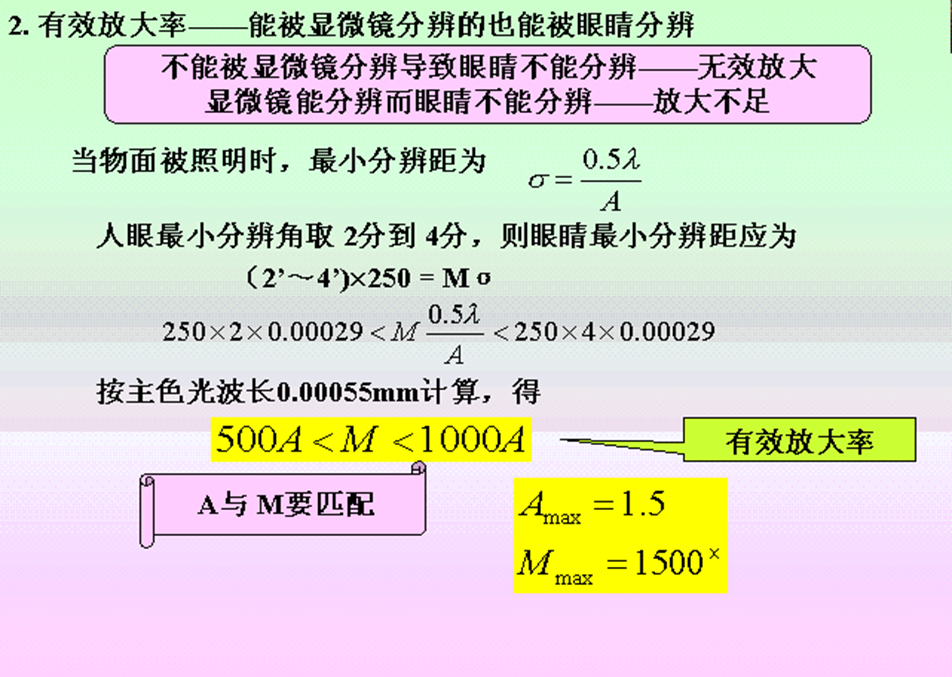

四、显微镜的分辨率和有效放大率

放大率是否想多大就多大?

显微镜的分辨率：以能分辨的物方两点间最短距离σ来表示

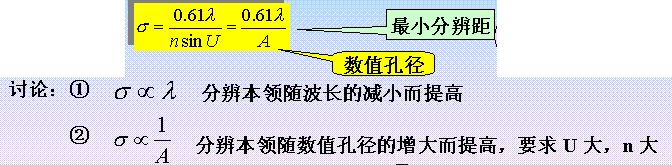

u瑞利判断公式：

u道威判断公式：σ＝0.85a/β＝0.5λ/NA

u两者关系：瑞利分辨率标准是比较保守的，因此通常以道威判断给出的分辨率值作为光学系统的目视衍射分辨率，或称作理想分辨率。

六、显微镜的照明方法

u生物显微镜多为透明标本，常用透射光亮视场照明。其照明方式又分为两种，即临界照明和柯勒照明。

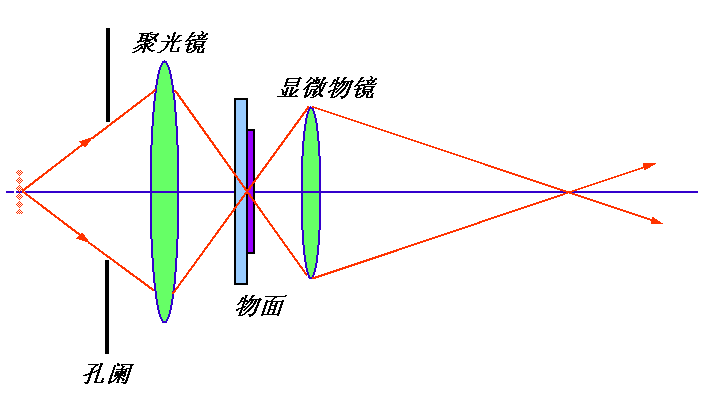

u临界照明（Criticalillumination）:这是普通的照明法。这种照明的特点是光源经聚光镜后成像在被检物体上。

临界照明

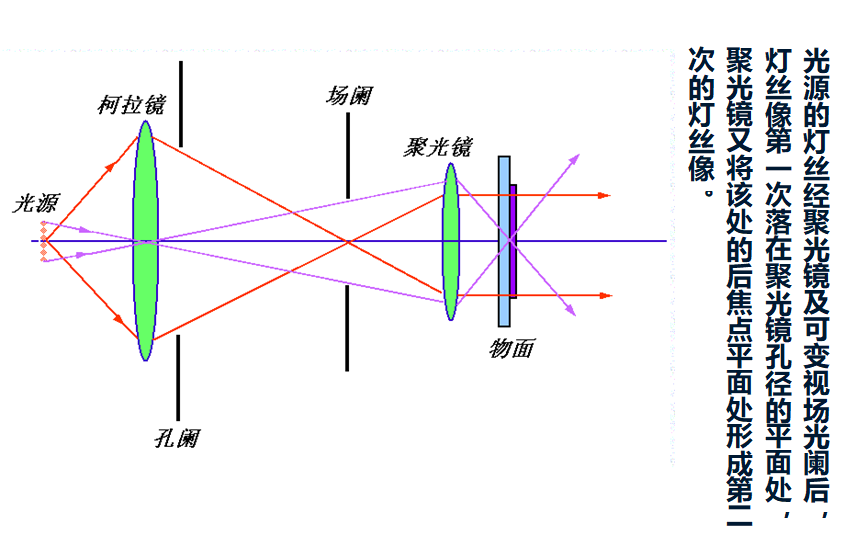

柯勒照明
