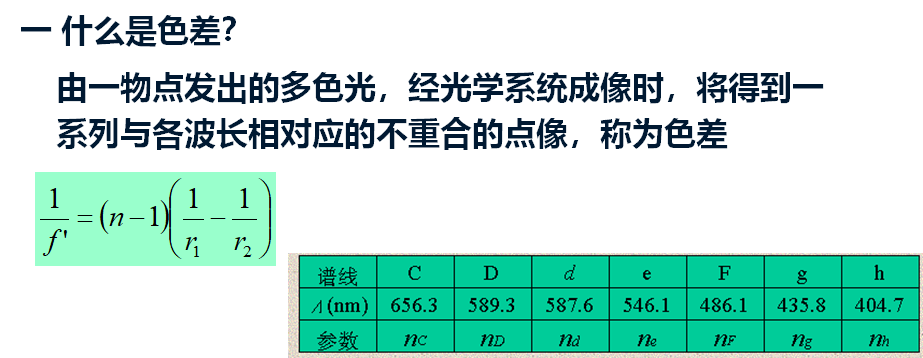

补充： 色差

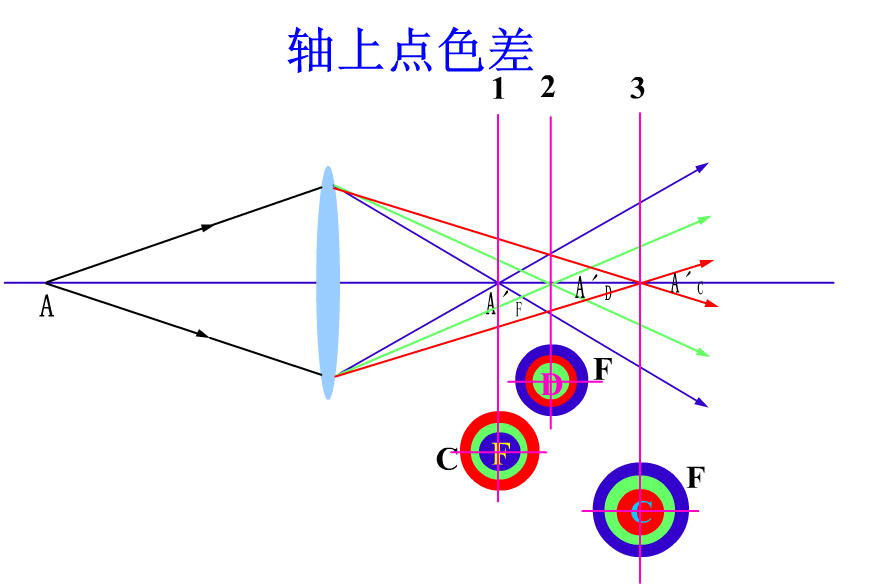

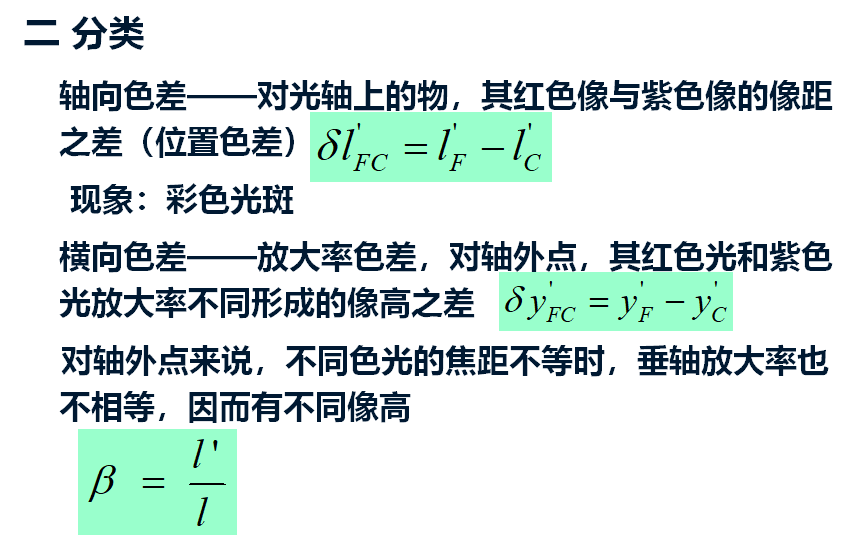

u点物不能成点像，而得到不同位置的单色像，某一截面为彩色弥散斑

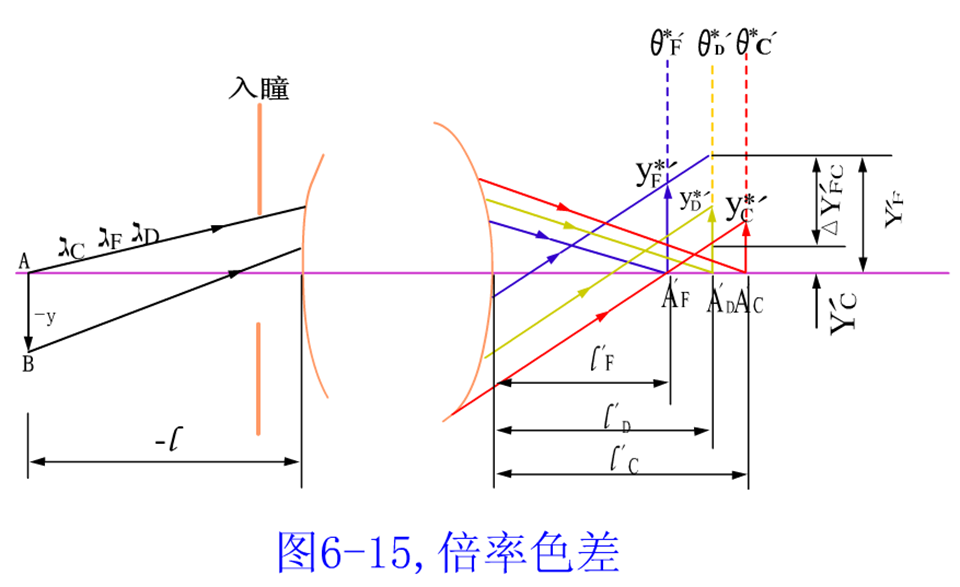

u倍率色差严重时，物体的像有彩色边缘，即各种色光的像轴外点不重合。因此，倍率色差将破坏轴外点像的清晰度，造成白色像的模糊

u正色差——红色像在紫色像之右（正透镜）

u负色差——红色像在紫色像之左（负透镜）

色散本领  v

色散率

三消色差

正负透镜的组合

u单透镜的色差无法消除,u两透镜组合,且材料不同•d=0,胶合、密接,正负透镜消色差•d≠0，且n1=n2,

反射式光学系统有无色差存在？

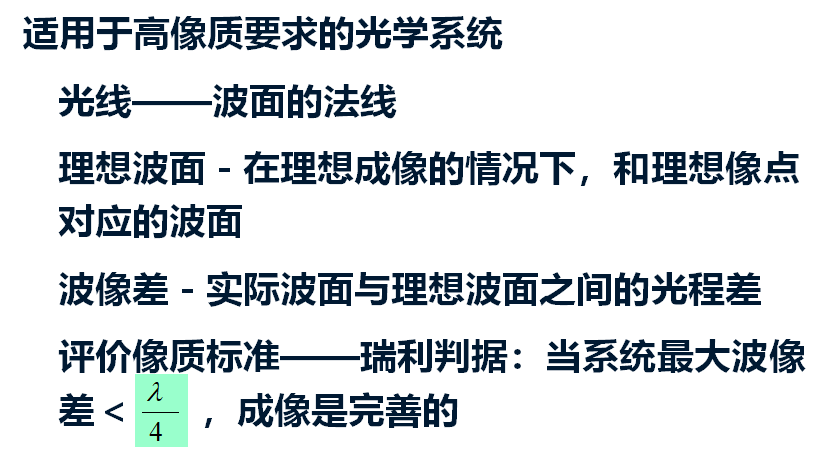

波象差

星点检验

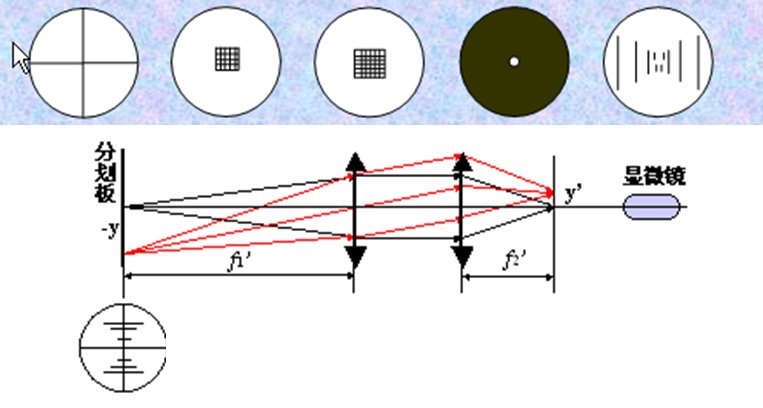

检验时使用带有微孔的星点板，一般用眼睛直接观察星点板的星点像，对于显微物镜等小像差系统主要看星点像的大小和形状

分辨率

理想光学系统衍射分辨率普遍公式

鉴别率板

使用数码相机对此板实拍后，对数码照片可以判读

出相机的分辨率

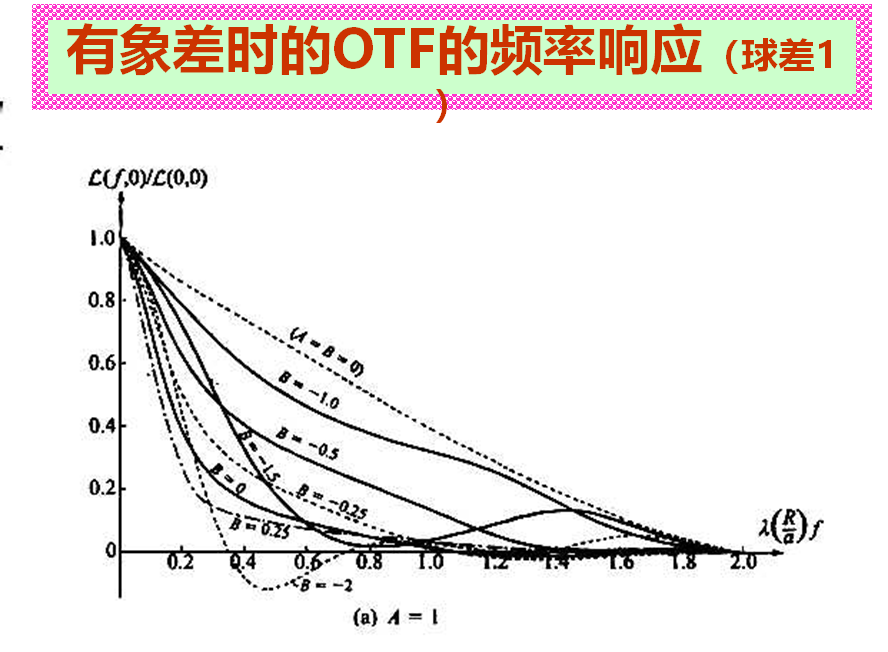

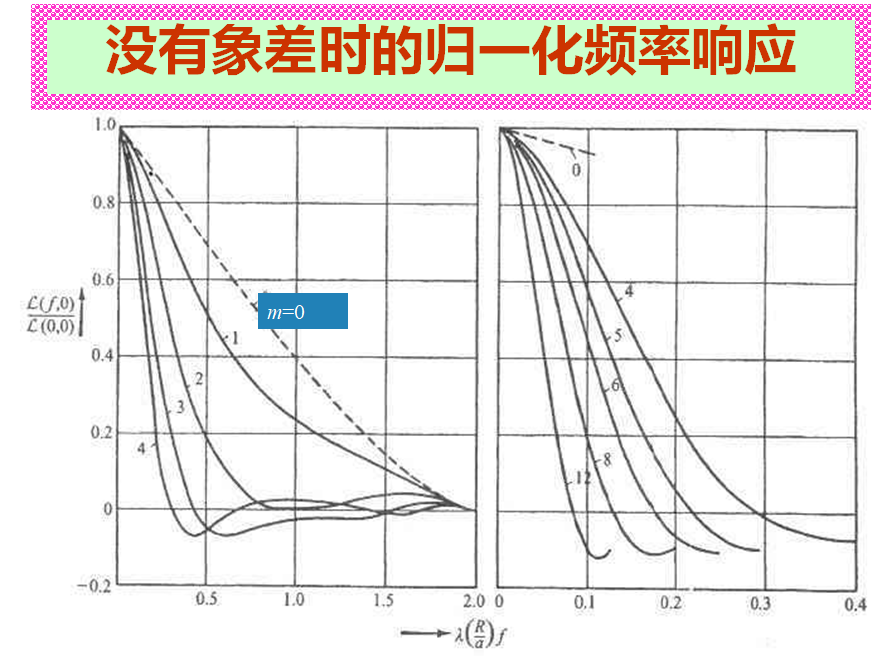

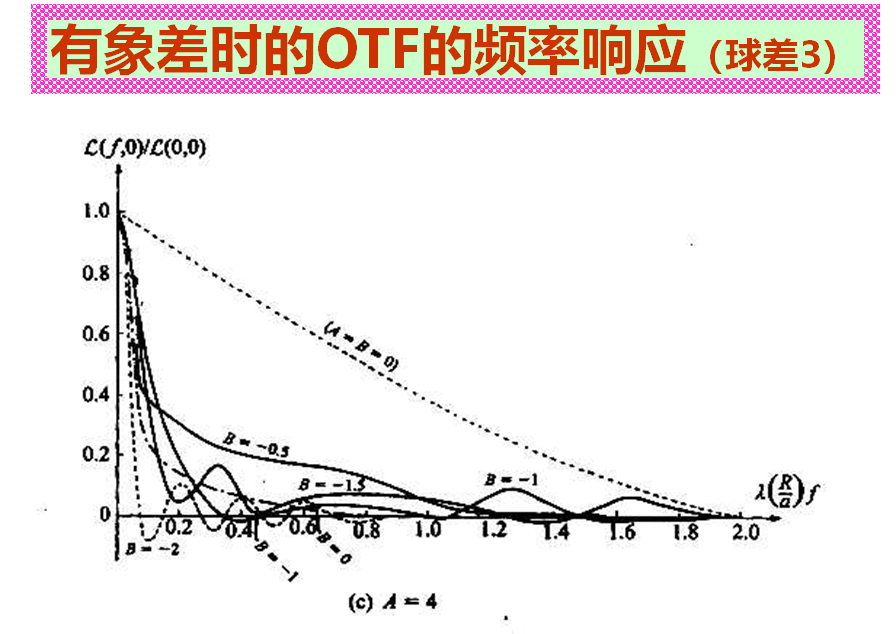

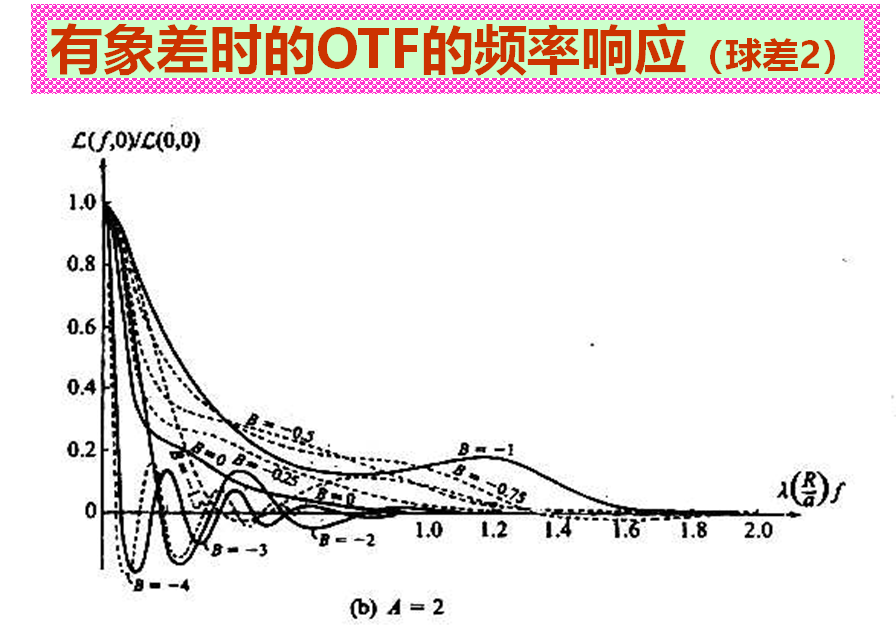

光学传递函数

几何像差、 波像差：主要用于设计阶段评价系统的设计质量

星点法、分辨率：生产过程中检验样品的实际成像质量

光学系统设计完成以后，必须试制出实际的产品，通过分辨率检验才能确定实际光学系统的的质量

希望找到一种对设计和使用都适用的统一的像质评价指标

一图像分解与合成

u把物平面分解成无穷多个物点，每个物点通过光学系统以后，在像面上形成一个弥散斑．弥散斑累加得到像面

u利用傅立叶变换的方法，对物平面作另一种形式的分解

u把物体看作是由各种频率的谱组成，对物体的光场分布函数展开成傅立叶级数或傅立叶积分

•空间频率

•振幅频谱函数（对比度）

•位相频谱函数

把物面图形分解成余弦基元来研究光学系统的成像性质

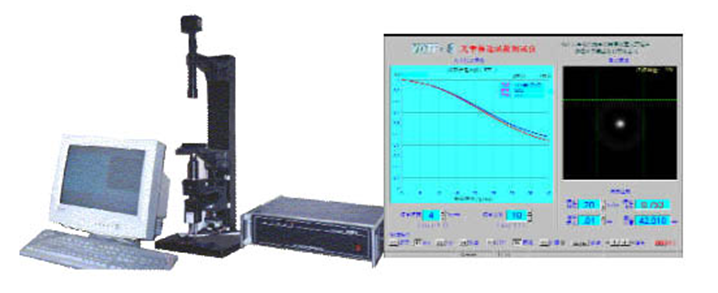

u传函测量要使用光学传递函数测试仪，下图是一台传函测试仪，使用时只要将被测物镜装夹好，将光点调到最小，就可以得到这个物镜光学传递函曲线图
