§4.4远心光路

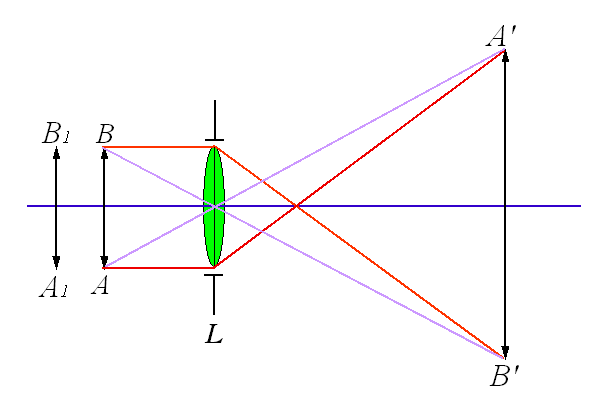

在仪器的实像平面上，放置有已知刻值的透明刻尺(分划板)

分划板上的刻值已经考虑了物镜的放大率，

按刻度值读得的像高即为物体的尺度

测量精度在很大程度取决于像平面与刻尺平面的重合尺度

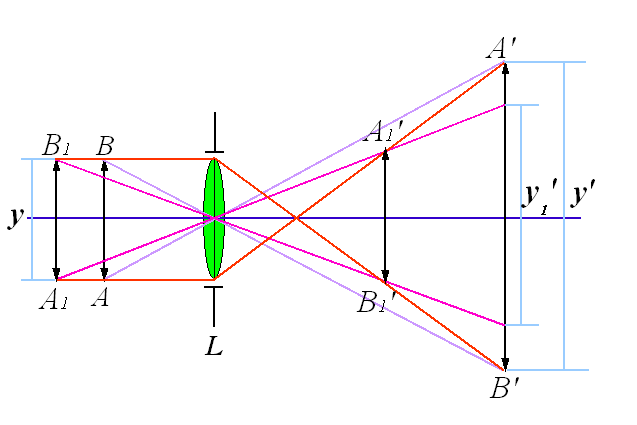

由于景深及调焦误差的存在，如调焦于A1B1，到使像平面与刻尺平面不重合的现象，称为视差，在分划板上得弥散斑。

 量得的长度比AB略长，反之若调焦于AB前，测得的长度略短

 如果适当地控制主光线的方向，就可以消除或减小视差

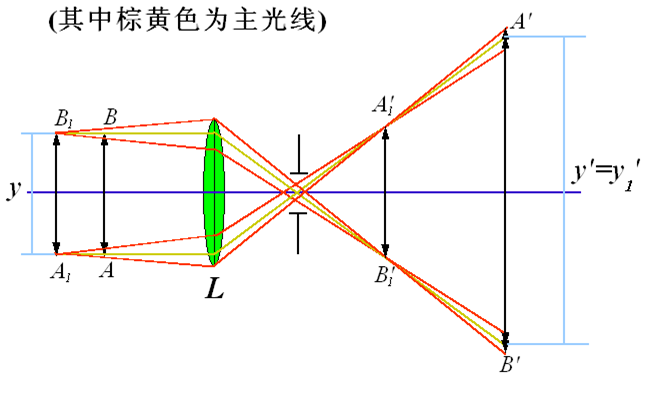

把孔径光阑设在物镜的像方焦平面上即可

物镜射出的每一光束的主光线都通过光阑中心所在的像方焦点，而在物方主光线都平行于光轴

物体上同一点发出的光束的主光线不随物体的位置移动而发生变化

•孔阑设于焦平面上的光学系统称远心光学系统。

•孔阑设于像方焦面，物方主光线平行于光轴，称物方远心光学系统。
•孔阑设于物方焦面，像方主光线平行于光轴，称像方远心光学系统。

‍
