§4.1 场镜的特性及其应用

一定义

在望远系统中，如果希望系统光学特性不变，即在物镜和目镜焦距不变的条件下，把出射光束在目镜上的投射高度降低一些，使目镜组的口径减小。

在F’物上加一个正透镜

物镜所成的像正好位于正透镜的主平面上，通过它以后所成的像和原来像的大小相等，从而不会影响系统的成像特性，这样一种和像平面重合，或者和像平面很靠近的透镜称为场镜。

特性：改变成像光束的位置（压低光线，减小后续光路通光孔径），不影响系统的光学特性。

二 应用

在连续成像的组合系统中经常采用。

当两个系统组合在一起成像时，为了使前一个系统的出射光束都能进入后一个系统，而又不使后一个系统的通光口径过大，这就需要在中间像平面上加入一个场镜。

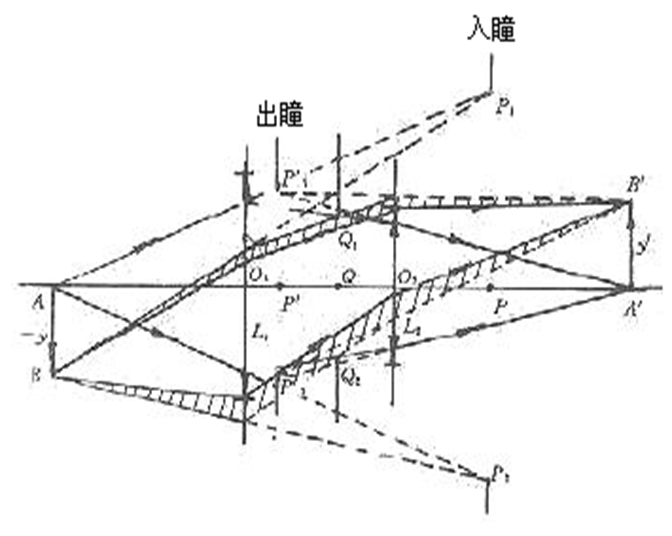

例：在像平面A’B’加一场镜，把成像光束向光轴偏转，使主光线透过后透镜中心，则后组透镜的口径大大减小。

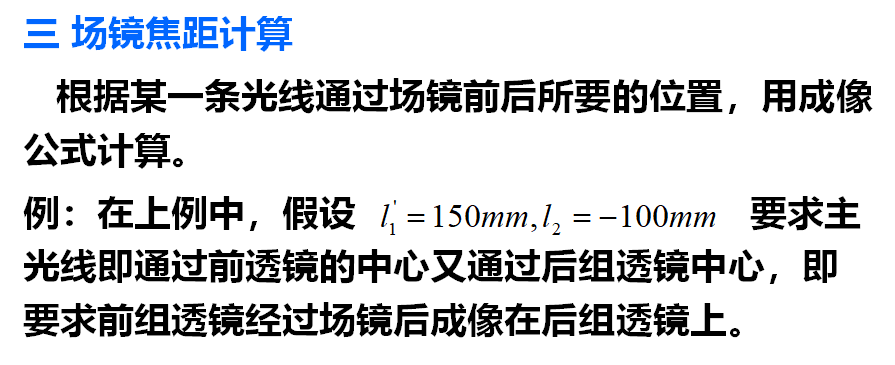

渐晕

•渐晕

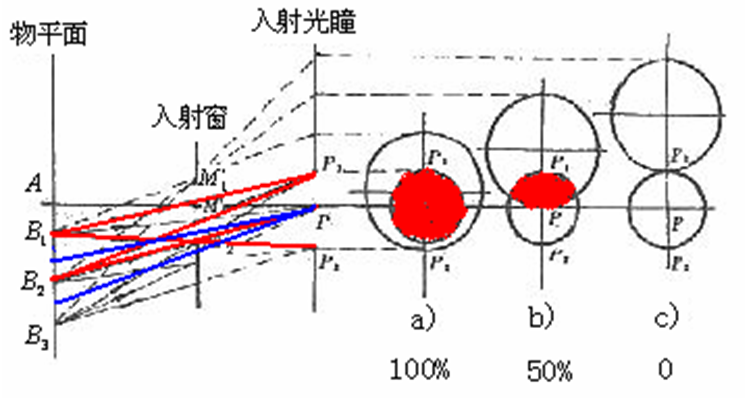

Ø轴外光束被拦截的现象称为“渐晕”

•渐晕光阑(Vignetting stop)

Ø提高轴外点成像质量，减小光学零件尺寸。

渐晕小结

•当系统存在渐晕时，视场没有确定的界线；

•只能是对确定的渐晕，有确定的视场大小；

•存在渐晕时，轴上物点像亮，边缘像点逐渐变暗；

•渐晕产生的原因多是透镜框；

•透镜横向尺寸渐晕小，渐晕越大透镜横向尺寸越小；

•可利用渐晕拦截像差大的成像光束——提高成像质量。

•当一个系统的入瞳入窗的位置与大小确定后，物体上各点的成像光束情况也就确定了！
