§3.4反射棱镜

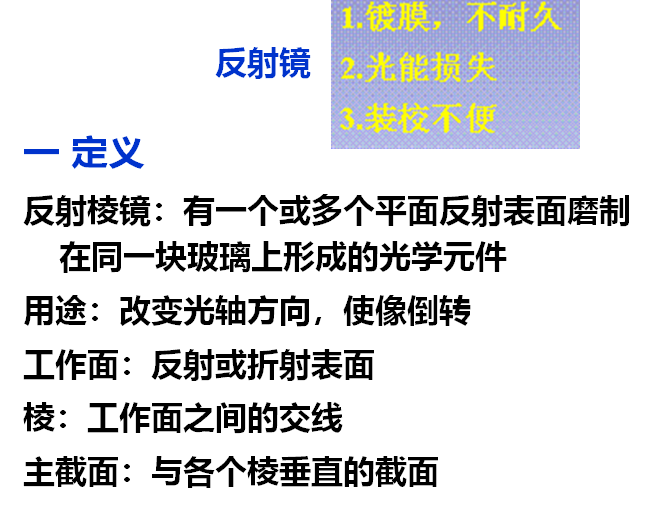

•特点：

Ø用于改变光的传播方向

Ø能量消耗减少，保证相对位置的稳定可靠

   采用全反射或镀膜

Ø反射棱镜中，反射面的成像性质和平面镜相同，成理想像

Ø由于在入射、出射面有两次折射，对成像质量有一定影响

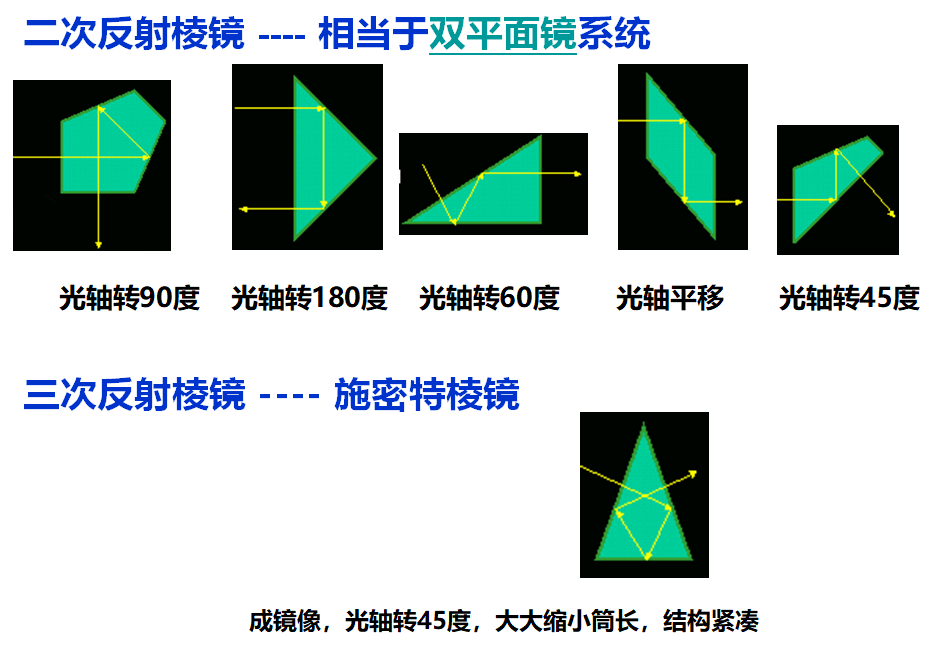

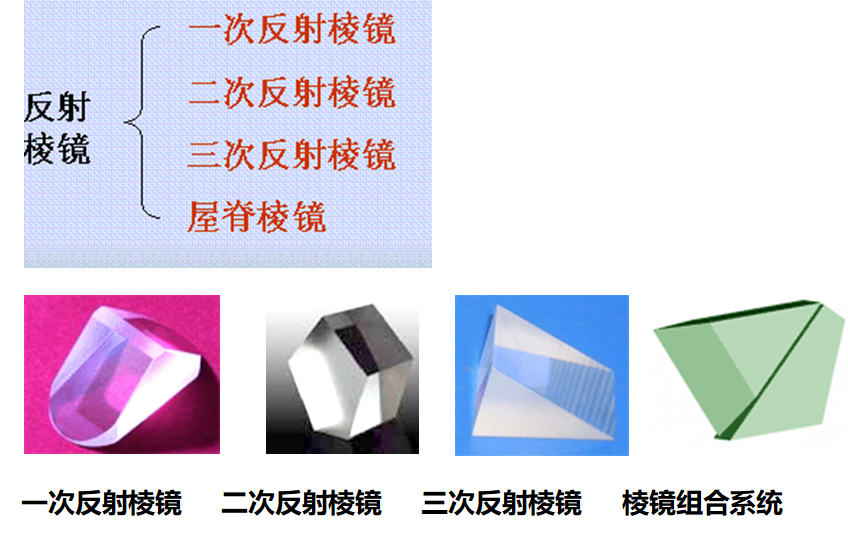

二 分类

•基本依据：反射定律

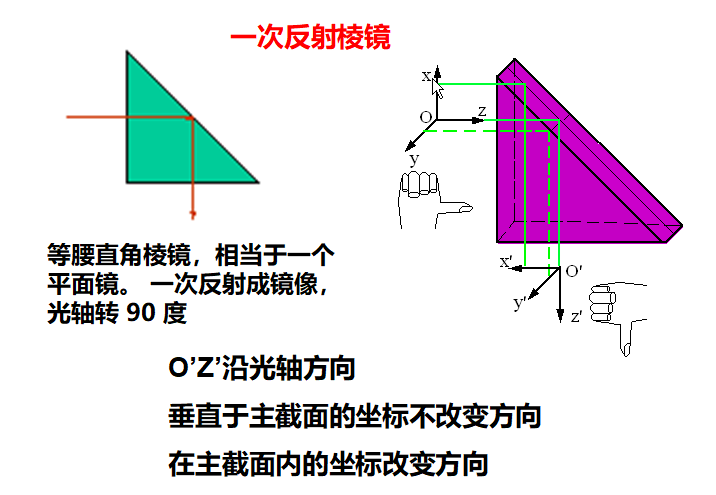

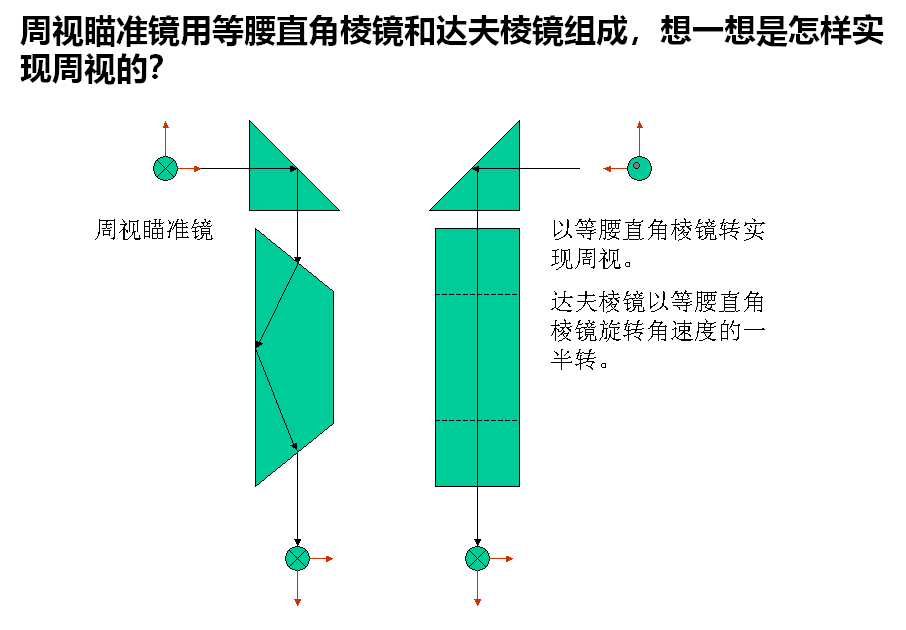

•对具有单一主截面的系统

 设物的坐标为oxyz,为右手坐标系，oz光轴方向，ox在主截面内的方向，oy垂直于主截面的方向

①o’z’光轴方向按反射定律定出

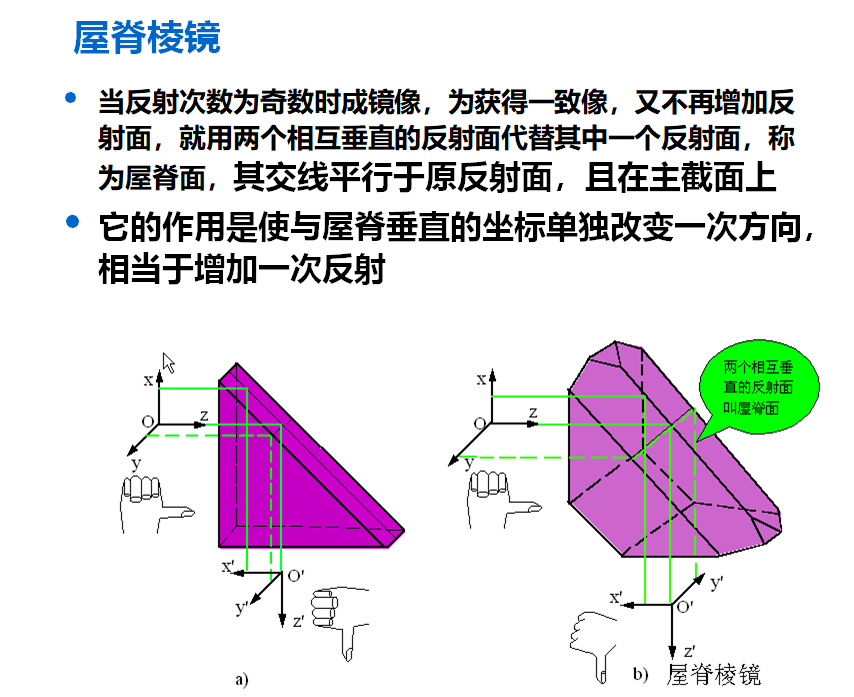

②垂直于主截面的o’y’视屋脊面个数而定，没有或偶数个，则同向，奇数个，方向

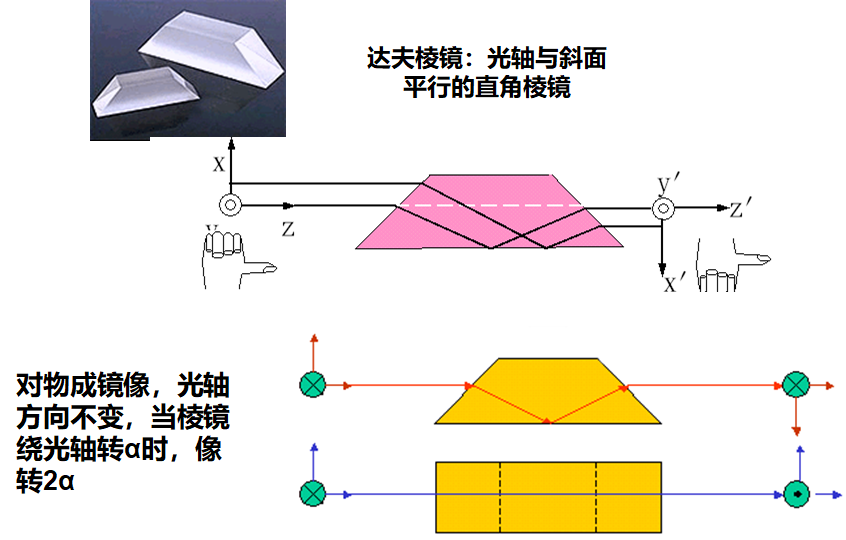

③主截面内o’x’视反射系统的反射次数而定，奇数次反射成镜像，偶数次反射物象一致。具体定时，先将光轴方向定出，然后按是镜像还是相似像按左右手定出

•对具有两相互垂直的主截面系统

 先求出一个主截面内的，然后再求出另一主截面内的，但要注意，此时坐标所代表的方向（垂直、平行主截面），已发生变化，要按变化了的求之

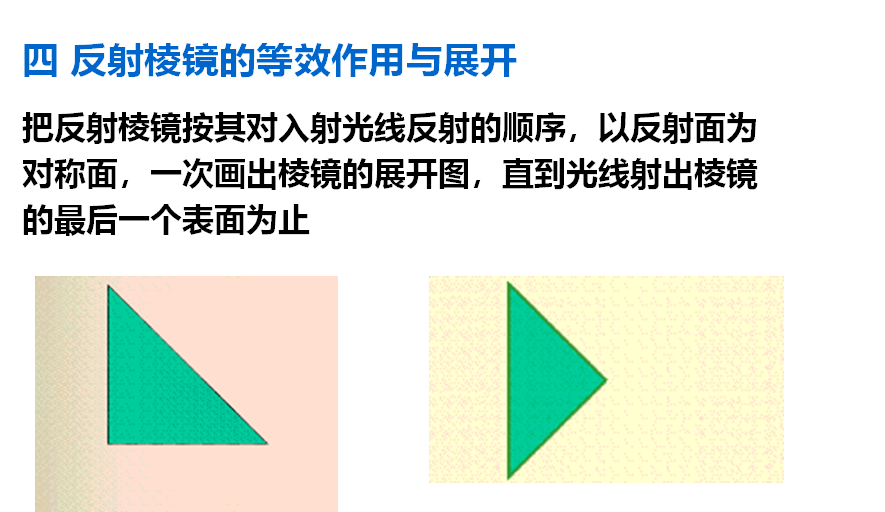

•棱镜外形尺寸计算

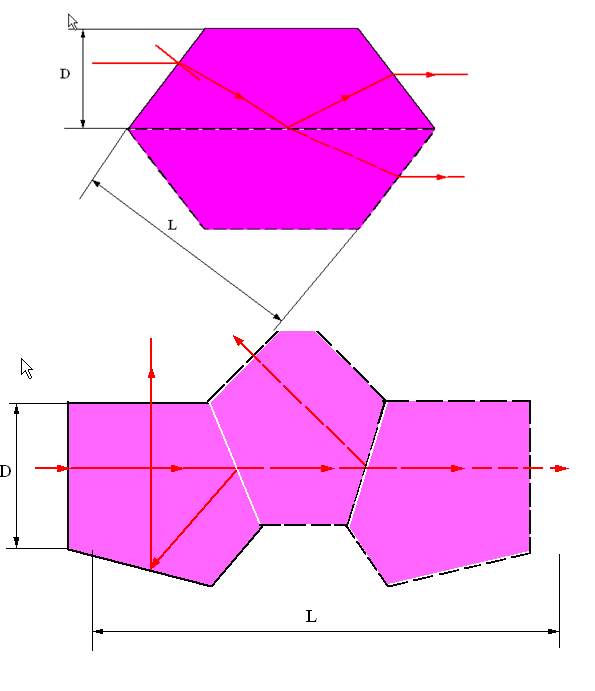

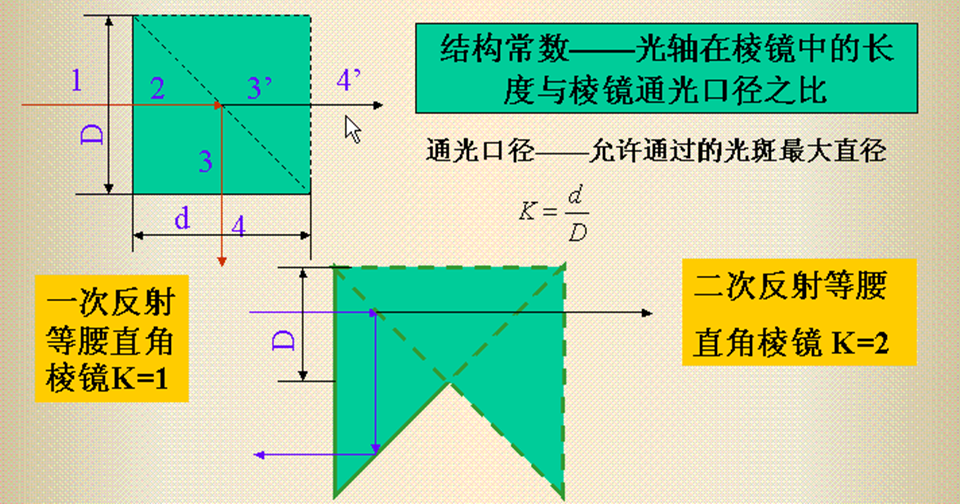

Ø确定入射面通光孔径D，则L定，也即等效玻璃板厚度

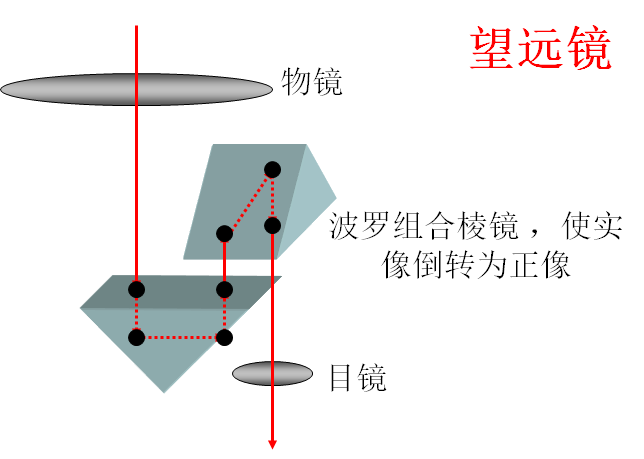

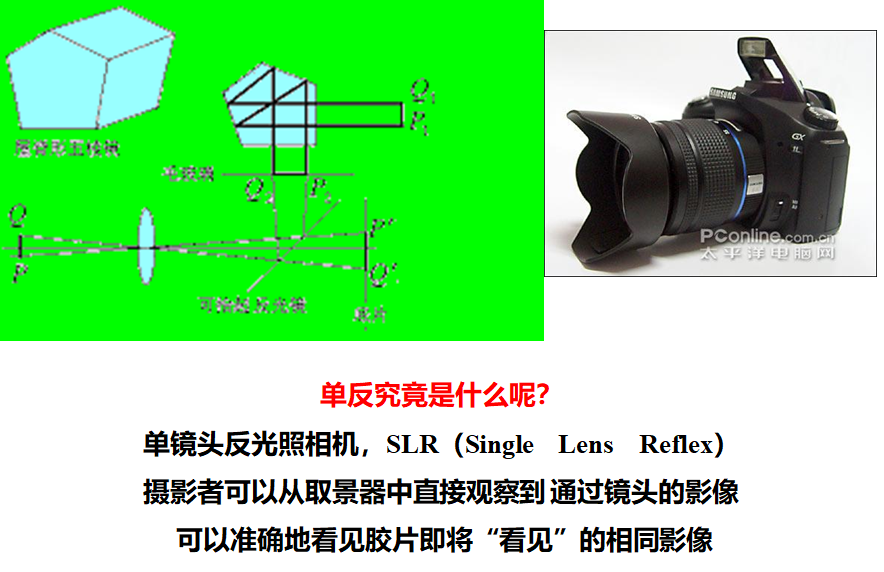

•平面镜棱镜系统和共轴球面系统的组合

Ø如果系统中有棱镜，则相当于除了平面镜外，在系统中另外加入了一块平行玻璃板Ø必须考虑平行玻璃板产生的像面位移

Ø各透镜组之间的间隔应等于共轴球面系统的原有间隔加上棱镜所引起的像平面位移
