§2.6 节点 Nodal points

1.定义

Ø系统光轴上角放大率为1的一对共轭点

2.性质

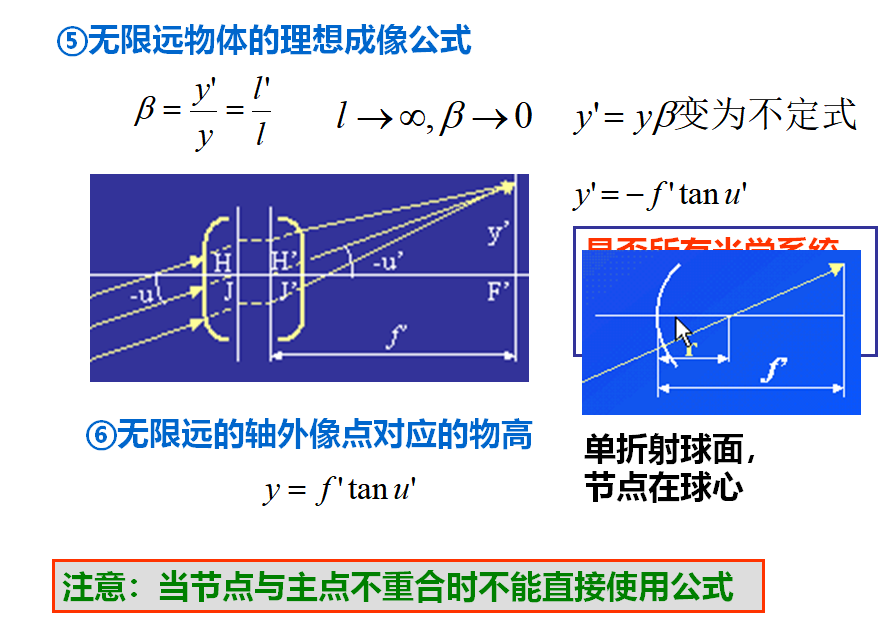

•①当处于同一种介质中时，节点和主点重合

重合的该点同时具有主点和节点性质

 置于空气中的薄透镜有一条特殊光线，它通过光心不发生偏折

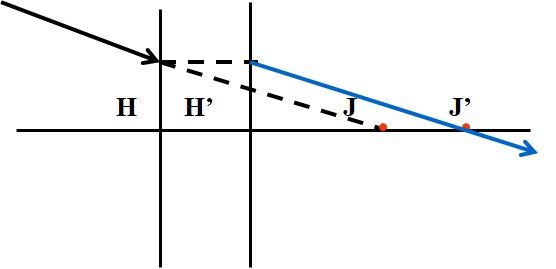

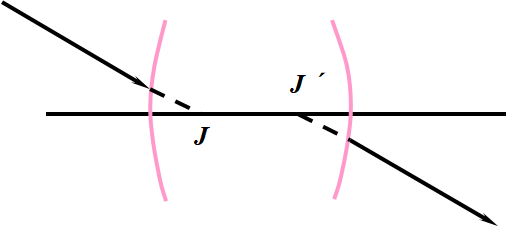

•②过物方节点入射的光线，从像方节点平行射出

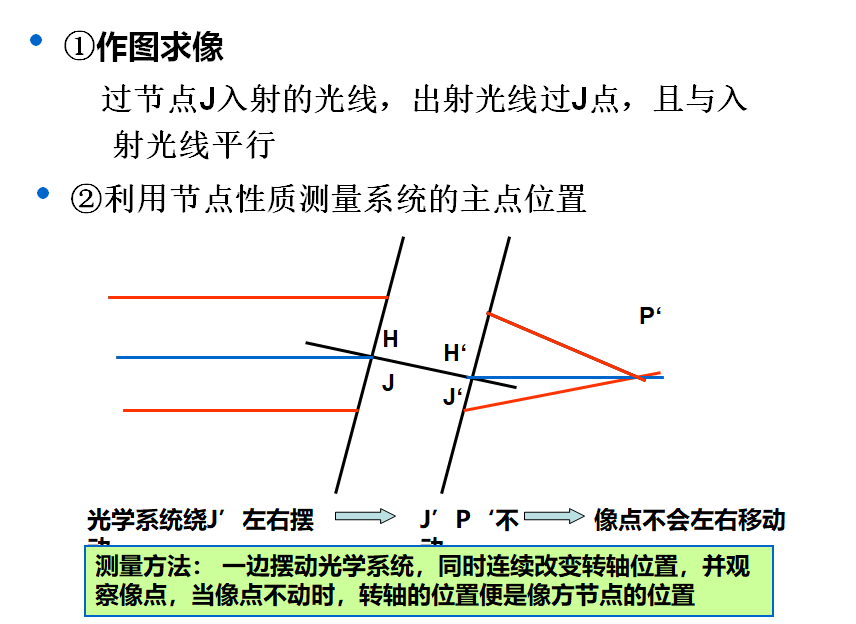

3.应用

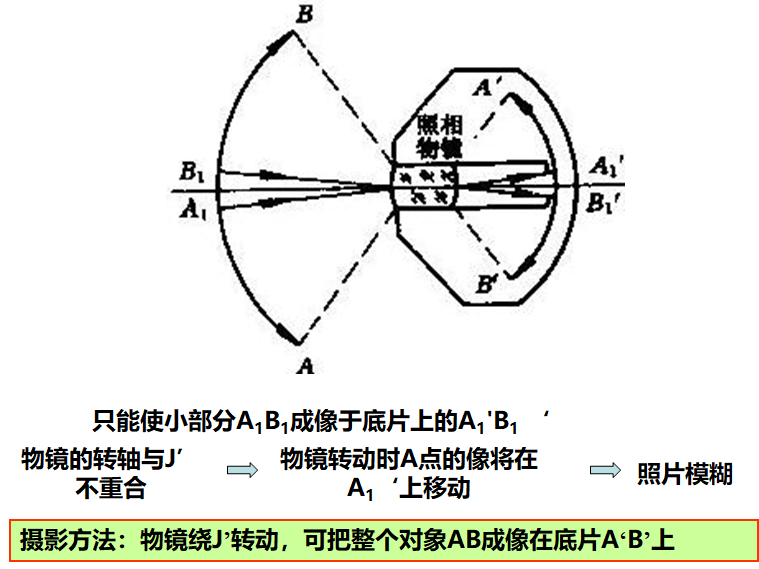

•③转机摄影

上节回顾

1.作图法

①平行于光轴的入射光线

②过物方焦点的入射光线

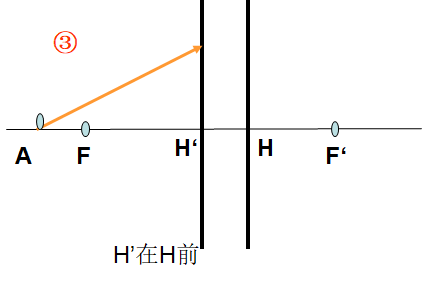

③倾斜于光轴入射的平行光束

④自物方焦平面上一点发出的光线

⑤共轭光线在主平面上的投射高度相等

⑥过节点的共轭光线方向相同

•2.解析法

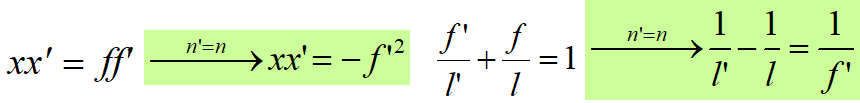

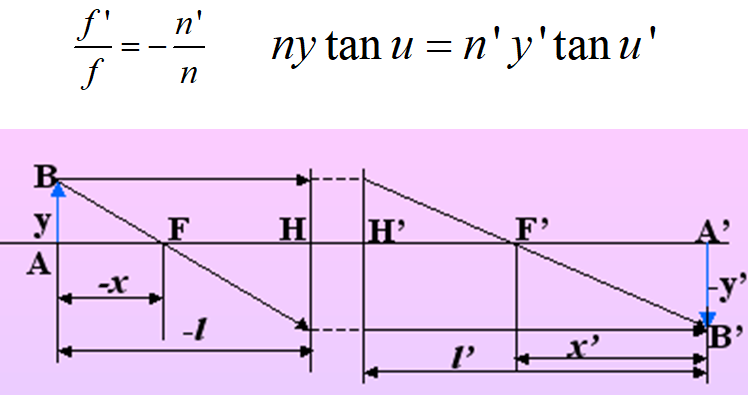

•3.两焦距间的关系与拉赫公式

二 理想光学系统的放大率

1.垂轴放大率 Lateralmagnification

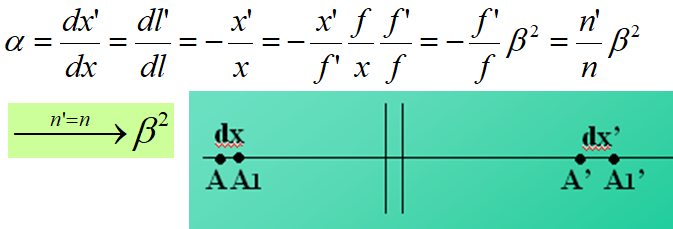

2.Longitudinal ---- 像与物沿轴移动量之比

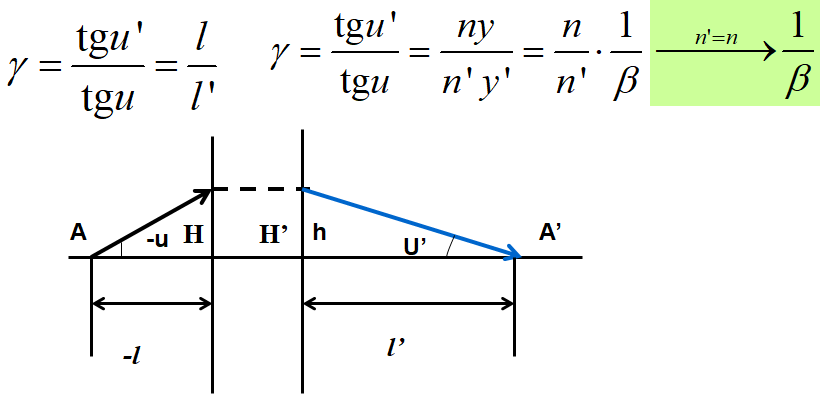

•3.Angular---像方与物方倾角的正切之比

三节点

1.过物方节点入射的光线，从像方节点平行射出

2.当处于同一种介质中时，节点和主点重合
