§2.4理想光学系统的基点与基面

•只要知道了两对共轭面的位置和放大率，或者一对共轭面的位置和放大率以及轴上两对共轭点的位置，则任意物点的像点就可以根据这些已知的共轭面和共轭点求得

•因此，该光学系统的成像性质就可以用这些已知的共轭面和共轭点来表示，称为共轴系统的基点和基面一般选择特殊的面和共轭点作为基面和基点

一 焦点和焦面（Focus length and Planes）

•F'及F'面的性质

Ø平行于光轴入射的任一条光线，经系统出射后必通过F'点

Ø斜平行光束，经系统出射后，交于F'面上一点

•F及F面的性质

Ø过F点入射的任一光线，经系统后平行于光轴出射

Ø过F面上任一点发出的光线，经系统后为一斜平行光束出射

•注意：F和F' 彼此之间不共轭，F面和F'面之间不共轭

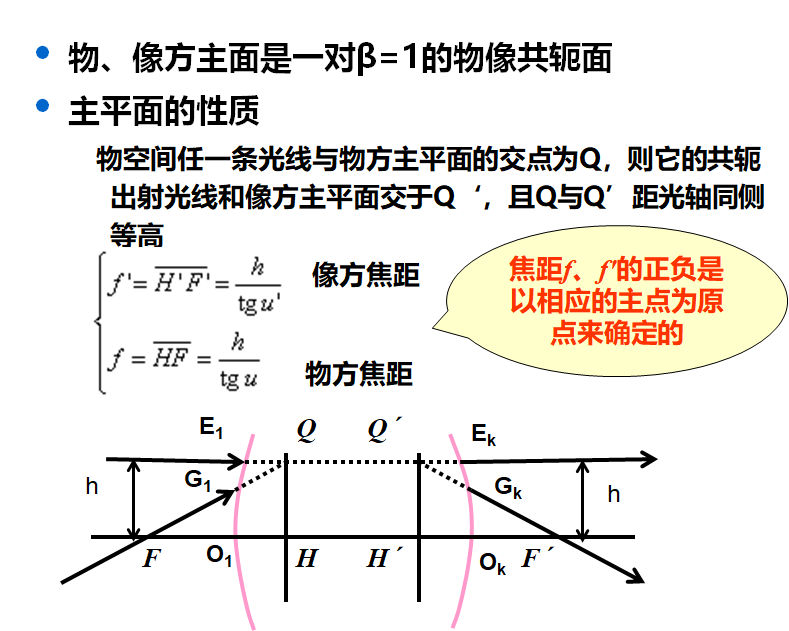

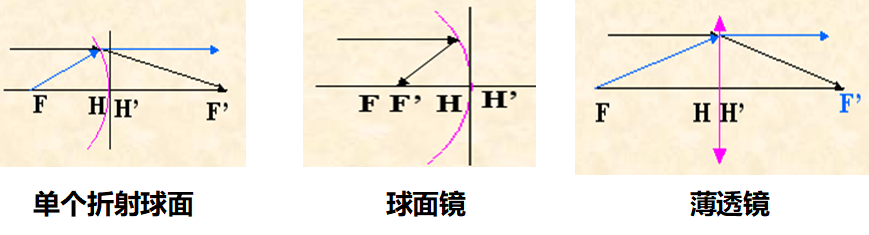

二 主点和主面 (Principle Points and Planes)

为什么讨论基点与基面？

一个光学系统不管什么结构，只要知道了一对主点和一对焦点的位置，其物像关系特性也就确定了，不同的光学系统，只表现为这些基点的相对位置不同而已。它们构成了一个光学系统的基本模型。总是用一对主平面和两个焦点的位置来代表一个光学系统
