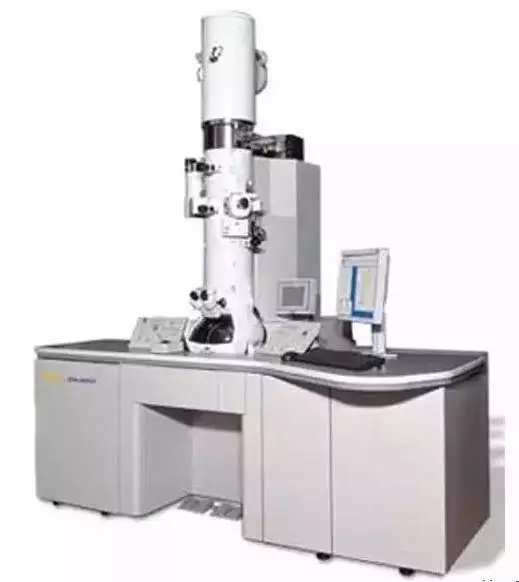

透射电子显微术 TEM

分析原理：高能电子束穿透试样时发生散射、吸收、干涉和衍射，使得在相平面形成衬度，显示出图象

谱图的表示方法：质厚衬度象、明场衍衬象、暗场衍衬象、晶格条纹象、和分子象

提供的信息：晶体形貌、分子量分布、微孔尺寸分布、多相结构和晶格与缺陷等

STEM成像不同于平行电子束的TEM，它是利用聚集的电子束在样品上扫描来完成的，与SEM不同之处在于探测器置于试样下方，探测器接收透射电子束流或弹性散射电子束流，经放大后在荧光屏上显示出明场像和暗场像。

入射电子束照射试样表面发生弹性散射，一部分电子所损失能量值是样品中某个元素的特征值，由此获得能量损失谱（EELS），利用EELS可以对薄试样微区元素组成、化学键及电子结构等进行分析。
