课后作业

课后作业

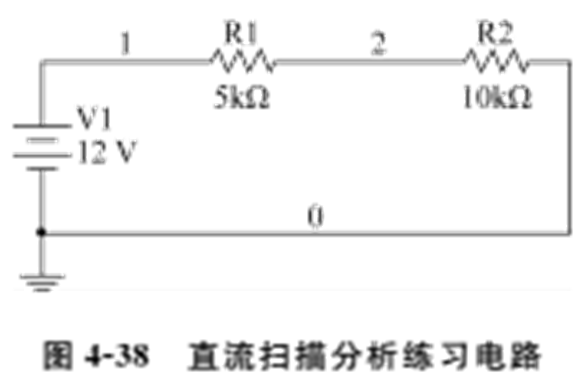

1.创建如图4-38所示的电路,对电路进行直流扫描分析,扫描源为VV1Output页的输出变量为V1)、V2)。

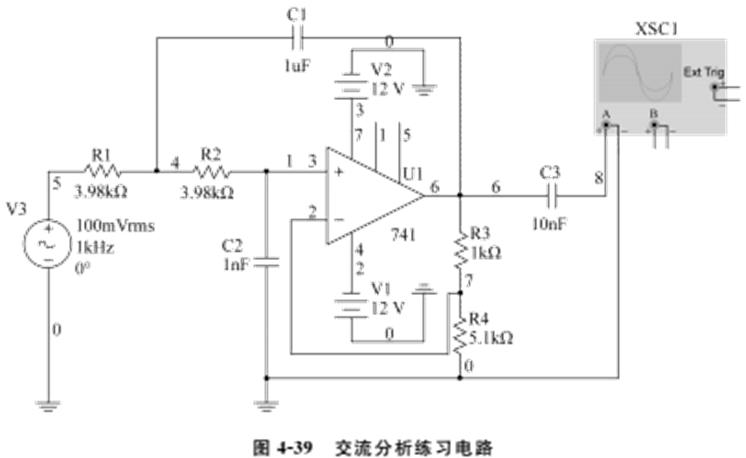

2.如图4-39所示的电路,对电路进行AC分析。

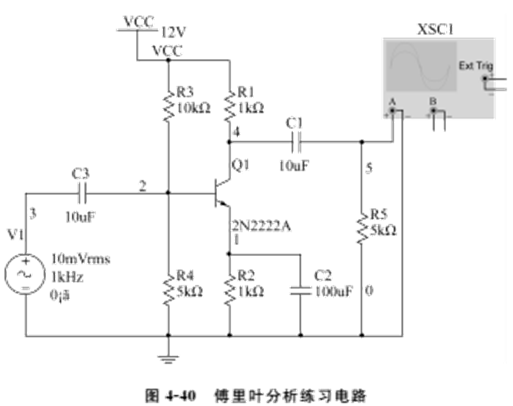

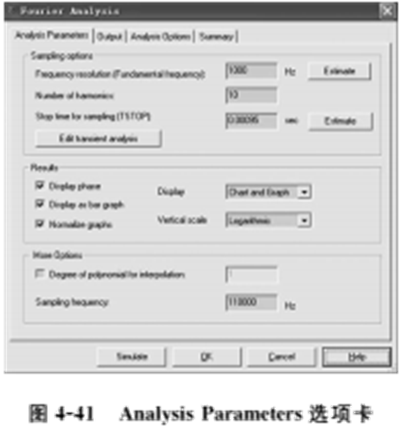

3.创建如图4-40所示的电路,对脉冲信号进行傅里叶分析,练习傅里叶分析的方法,AnalysisParameters选项卡设置如图4-41所示,Output选项卡的输出变量为V5)。

4.建如图4-42所示电路图,用批处理分析方法分别对电路进行直流工作点分析、交流分析和瞬态分析(V7)作为分析变量)。
