任务4.7 仿真电路信息的输入/输出方式

Multisim10可以与其他电路设计软件之间进行电路图或仿真结果的传输，以便对这些数据做进一步处理。在Multisim10中创建的电路图传输给其他PCB制作软件、把电路的仿真结果传输给MathCAD或Excel以及输入其他电路设计软件格式的电路图等内容。

4.7.1将电路图输出到PCB设计软件

利用Multisim10创建电路图之后，主要有两个目的。一个是对电路图进行仿真，用仿真的结果指导实际电路的调试，缩短电子产品的开发周期，降低电路开发成本。另一个是根据电路图制作PCB板，这就需要将电路图的有关信息传送给PCB设计软件。

1.将电路图输出到印刷电路板设计软件Ultiboard

Ultiboard软件是印刷电路板设计的一种应用软件，也是由ElectronicsWorkbench研制开发的。它的特色功能：Ultiboard软件不仅可以接受元件链接的信息，还能接受某些仿真的结果（如线宽分析的仿真结果）。将电路图输出到电路板设计软件Ultiboard的操作如下所述：

（1）单击Multisim10用户界面中Transfer菜单下的Transferto Ultiboard10或 Transferto Ultiboard9 or earlier（Ultiboard9或者更早版本），将会出现一个SaveAs保存对话框。

（2）在SaveAs对话框中输入文件名和存放路径，此时文件格式默认为*ewnet，最后单击Save按钮。Multisim10将会自动创建一个可导入Ultiboard软件使用的文件。若电路图中含有虚拟元件，将会弹出一个提示对话框，提示“电路图中含有多少个虚拟元件，这些虚拟元件将不会导出”。

2.将电路图输出到其他印刷电路板设计软件

Multisim10能将元件的连接信息输出到其他印刷电路板设计软件，如Eagle、Lay、OrCAD、Protel、Tango、PCAD等。具体步骤如下所述：

（1）单击Multisim10用户界面中Transfer菜单下的Exportto PCB Layout命令，将会出现一个SaveAs保存对话框。

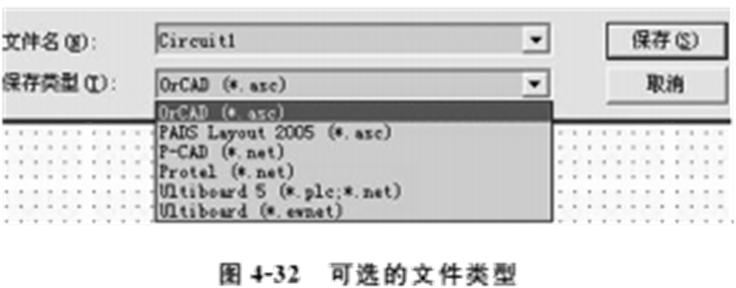

（2）在SaveAs对话框中输入文件名和存放路径，在文件存放类型的下拉菜单中选择相应软件制造商的名称，如图4-32所示。然后单击Save按钮，Multisim10将会自动创建一个能被该制造商PCB板设计软件调用的文件。

4.7.2导出仿真结果

用户利用Multisim10对电路进行仿真分析后，可以将分析结果导出到MathCAD（MathSoft公司推出的一种交互式数值计算系统）、Excel或LabVIEW中，以便利用这些工具对分析结果进行处理。当用户将分析结果导出到MathCAD或Excel中，用户的计算机需要安装这些软件。

1.将仿真分析结果导出到MathCAD

Multisim10能将仿真结果导出到应用软件MathCAD中，以便对仿真结果进行复杂的数学处理，具体操作步骤如下所述：

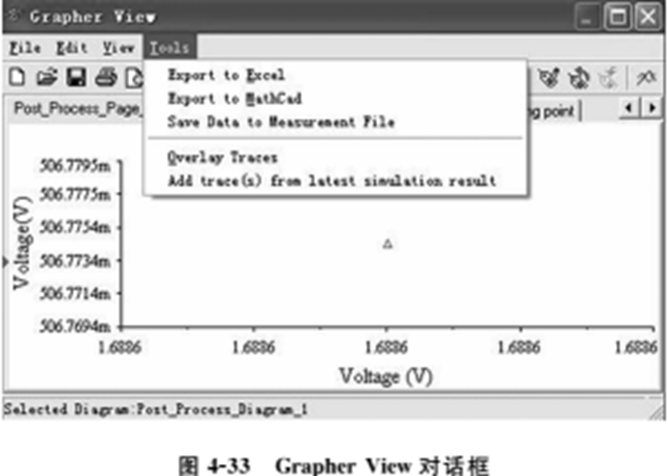

（1）单击Multisim10用户界面中View菜单下的Grapher命令，将会弹出GrapherView对话框，如图4-33所示，通过该对话框可以查看分析结果。

（2）在GrapherView对话框中Tools菜单下的Exportto MathCAD命令，弹出SelectTraces对话框，其中列出了当前Grapher中的分析结果。通过该对话框选择需要导出到MathCAD的轨迹（即分析结果），然后单击OK按钮。此时一个新的MathCAD会话启动。当关闭Multisim10软件时，该MathCAD会话也会关闭。

2.将仿真分析结果导出到Excel

同样，Multisim10能将仿真结果导出到应用软件Excel中，具体操作步骤如下所述：

（1）单击Multisim10用户界面中View菜单下的Grapher命令，将会弹出GrapherView对话框，如图433所示。

（2）在GrapherView对话框中Tools菜单下的Excel命令，弹出SelectTraces对话框，通过该对话框选择需要导出到Excel的轨迹（即分析结果），然后单击OK按钮。此时一个新的Excel表格被打开，并将选择的轨迹线的数据导入到该Excel表格中。在选择的轨迹线中，X轴的数据将导入到Excel表格的第一列，Y轴的数据将导入到Excel表格的第二列。通过Excel表格对数据进行处理，也可以将Excel表格保存。

3. 将仿真分析结果保存为测量文件

Multisim 10可以将仿真分析结果保存为文本测量文件（*lvm）或二进制测量文件（*tdm），并且可以利用NILabVIEW或DIAdem来比较仿真输出和实际电路输出的结果。具体操作步骤如下所述：

（1）单击Multisim 10用户界面中View菜单下的Grapher命令，将会弹出GrapherView对话框，如图4-33所示。

（2）在GrapherView对话框中Tools菜单下的SaveDate to Measurement File命令，将会出现Save As保存对话框。

（3）在Save As对话框中输入文件名和保存路径，“保存类型”下拉菜单选择需要保存的文件类型，分别为文本文件（*lvm）和二进制文件（*tdm）。然后单击Save按钮，弹出SelectTraces对话框。

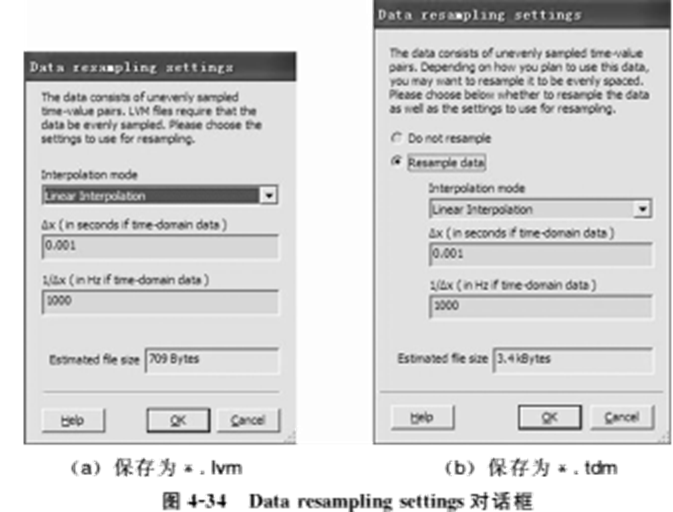

（4）在Select Traces对话框选择需要导出的轨迹（即分析结果）然后单击OK按钮，弹出Dataresampling settings对话框（保存文件类型不同，对话框内容也不同），如图4-34所示，通过该对话框可对数据重采样进行设置。

Do not resample复选框：不需要重采样，当选择该项时，其他各项均不允设置。

Resample date复选框：允许重采样设置。

Interpolationmode：设置重采样时的插值模式，通过下拉菜单可选择以下模式：强制（Coerce）、线性插值（LinearInterpolation）、样条插值（SplineInterpolation）。

Δx（如果为时域数据，单位为s）：重采样周期设置。

1/Δx（如果为时域数据，单位为Hz）：重采样频率设置，用户可以设置Δx或1/Δx，设置一个则另外一个会自动更改。

Estimated file size：文件大小评估。该项是只读项，当更改重采样频率或周期时，此项会自动进行更改，对保存文件的大小进行评估。

（5）单击Data resampling settings对话框OK按钮，软件生成相应的测量文件。

4.7.3输出网表

Multisim10可将所设计的电路输出一个网表文件，具体操作步骤如下所述：

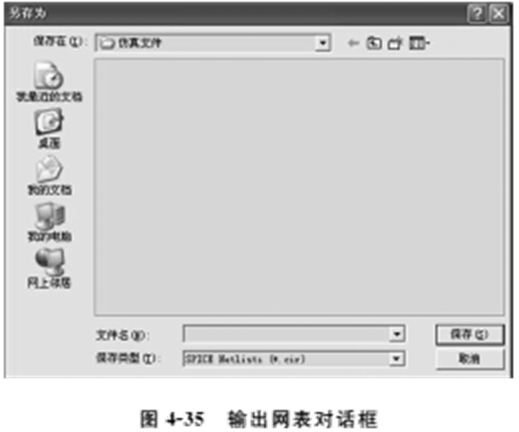

（1）单击Multisim10用户界面中Transfer菜单下的ExportNetlist命令，将会出现SaveAs保存对话框，如图4-35所示。

（2）在SaveAs对话框中输入文件名和保存路径，单击Save按钮，则网表被保存下来。

4.7.4输入其他格式的电路图文件

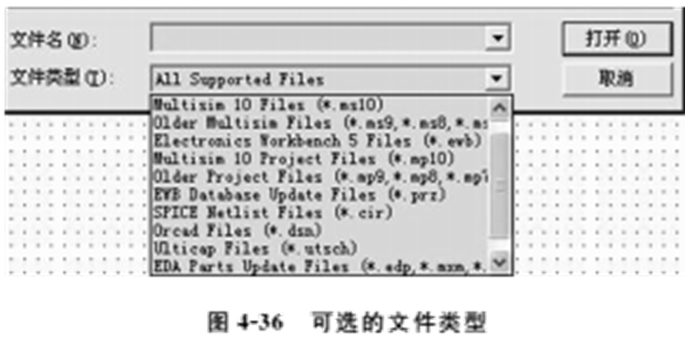

Multisim10可以输入其他应用软件的电路图文件。单击Multisim10用户界面中File菜单下的Open命令，弹出打开文件对话框。可打开的文件类型主要有EWB（*.ewb）、Multisim（*.msm）、OrCAD电路图（*.dsn）、Ulticap电路图（*.utsch）以及SPICE网表文件（*.cir）、PSPICE网表文件（*.cir）等，如图4-36所示。

4.7.5输入SPICE或PSPICE网表文件

除了利用上述方法输入其他格式的文件外，Multisim10还提供了专门的命令，输入SPICE或PSPICE格式文件。此方法要求使用者熟悉PSPICE命令，要求将元件的模型、连接方式、各种仿真命令以及文件操作命令都写入网表文件中，就可以完成相应的操作。具体操作步骤如下所述：

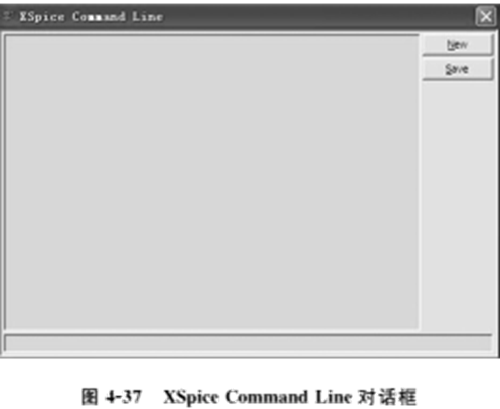

（1）单击Multisim10用户界面中Simulate菜单下的XSpiceCommand Line Interface命令，弹出XSpiceCommand Line对话框，如图4-37所示。

（2）单击该对话框中的New按钮，就可以输入XSpice命令。例如在命令窗口中输入如下命令，就会得到qbzl.cir电路的瞬态分析曲线。

Sourceqbzl.cir

Tran1u 1m

PlotV（1）V（2）
