任务4.6 元件列表清单

任务4.6 元件列表清单

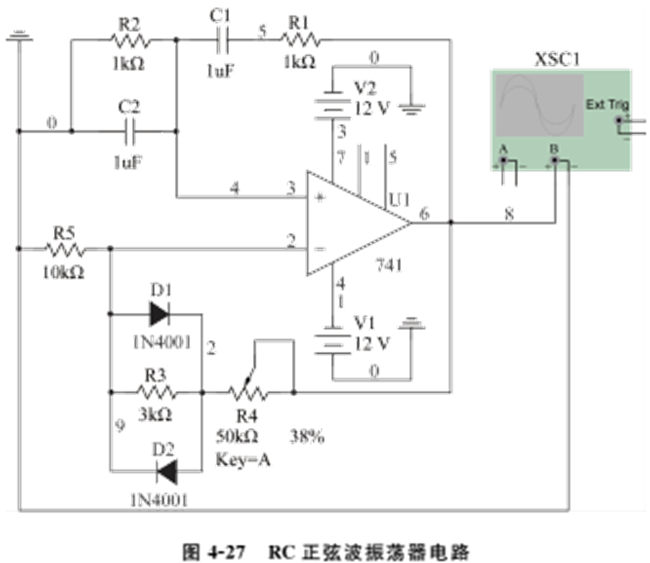

元件列表清单(Billof Materials)提供了当前电路图中元件的列表和摘要信息,主要是元件的数量、种类、参考序列号和封装等内容。元件列表清单主要用于当前电路图所用元件的采购或制造,因此只列出了“真实”元件,也就是说那些“非真实”的元件或无法购买的元件则没有列出,如各种电源、信号源和虚拟元件就没有罗列。下面以图4-27所示的RC正弦波振荡器电路为例,具体说明元件列表清单的操作步骤。

首先在Multisim10电路窗口中创建如图4-27所示的RC正弦波振荡器电路,然后单击Reports菜单下Billof Materials,弹出如图4-28所示的Billof Materials View对话框。

Billof Materials View对话框的标题栏下面有7个按钮,这些按钮可以对元件列表清单进行相应的操作。其功能如下所述:

Saveas a text file:以文本文件存放当前的元件列表清单。

Sendto printer:弹出打印对话框。

PrintPreview:显示打印预览对话框。

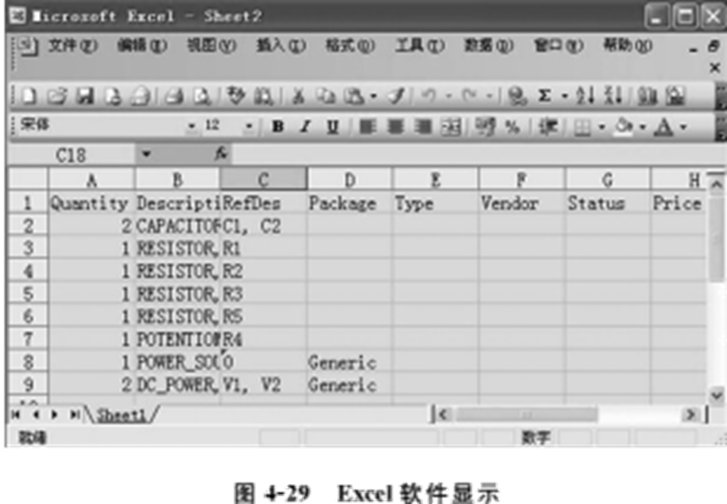

ToMS Excel App:将当前元件列表清单用微软公司的Excel软件显示,如图4-29所示。

ShowReal Components:弹出“真实元件”列表清单的对话框,如图4-28所示。

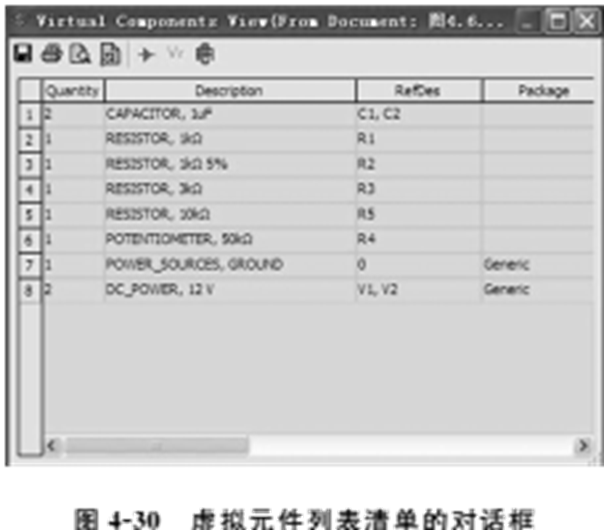

ShowVirtual Components:弹出“虚拟元件”列表清单的对话框,如图4-30所示。

SelectColumns:弹出显示设置对话框,如图4-31所示,可以勾选有关元件的信息显示。
