任务4.4 批处理分析

批处理分析（BatchedAnalysis）是将同一电路的不同分析或不同电路的同一分析组合在一起依次执行。

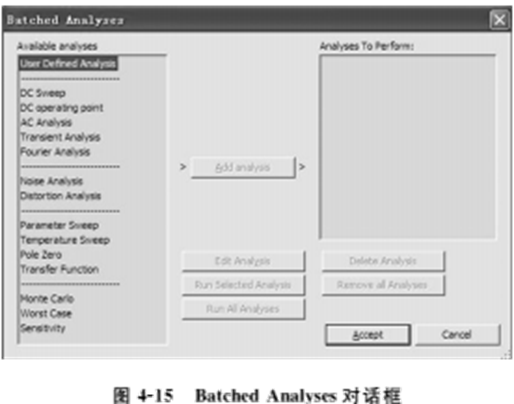

首先在Multisim10电路窗口中创建如图4-1所示的晶体管共发射极放大电路，然后单击Simulate菜单中Analyses选项下的BatchedAnalysis…，弹出如图4-15所示的BatchedAnalyses对话框。

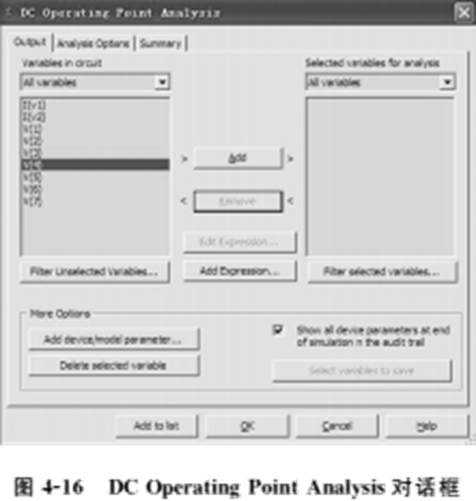

在BatchedAnalyses对话框的左边 Available区中可以选择所要执行的分析，单击Addanalysis按钮，则出现所选择的分析的参数对话框。例如选择DCOperating Point Analysis，然后单击Addanalysis按钮，则会弹出如图4-16所示的DCOperating Point Analysis对话框。该对话框与直流工作点分析的参数设置对话框基本相同（设置所有节点为输出变量），其操作也一样，所不同的是Simulate按钮变成了Addto list按钮。

在Addanalysis按钮下有6个按钮，其功能如下所述：

EditAnalysis：将AnalysesTo Perform窗口所选中的分析进行设置。

RunSelected Analysis：将AnalysesTo Perform窗口所选中的分析进行仿真分析。

RunAll Analyses：将AnalysesTo Perform窗口所有分析全部进行仿真分析。

DeleteAnalysis：将AnalysesTo Perform窗口所选中的分析删除。

Removeall Analysis：将AnalysesTo Perform窗口所有分析全部删除。

Accept：保留BatchedAnalyses对话框中的所有选择设置，待以后再次使用。

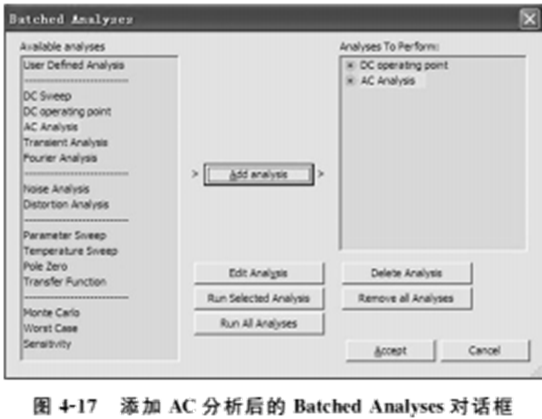

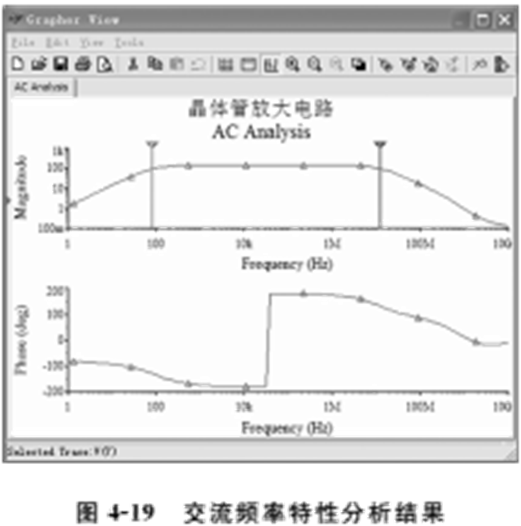

同理，添加ACAnalysis（节点7为输出变量），得到图4-17所示的BatchedAnalyses对话框。在该对话框中单击RunAll Analyses按钮，得到图4-18所示的直流工作点分析结果和图4-19所示的交流频率特性分析结果。
