任务4.2 放大电路的动态分析

任务4.2 放大电路的动态分析

1. 放大电路的交流分析

交流分析就是对电路进行交流频率响应分析。分析时Multisim10仿真软件首先对电路进行直流工作点分析,以建立电路中非线性元件的交流小信号模型,然后对电路进行交流分析,并且输入的信号源都被认为是正弦波信号。

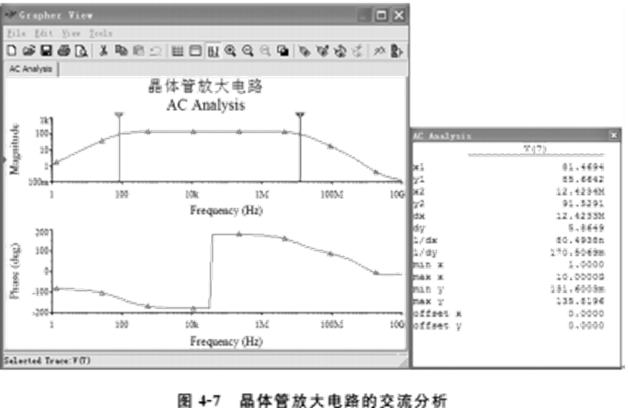

以图4-1晶体管共发射极放大电路为例,单击Simulate菜单中Analyses选项下的ACAnalysis命令,在弹出的ACAnalysis对话框中,选择节点7进行仿真,设置起始频率为1Hz,扫描终点频率为10GHz,对数扫描方式,单击Simulate,其幅频特性和相频特性仿真分析结果如图4-7所示。

2. 放大电路的瞬态分析

瞬态分析是一种非线性时域分析,可以在激励信号(或没有任何激励的信号)的作用下计算电路的时域响应。瞬态分析的结果通常是分析节点在整个周期中每一时刻的电压波形,用示波器可以观察到相同的波形,但采用瞬态分析方法可以通过设置,更仔细地观察到波形各部分的变化情况。

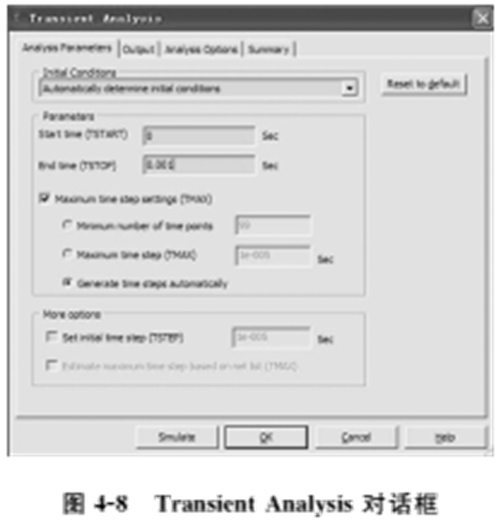

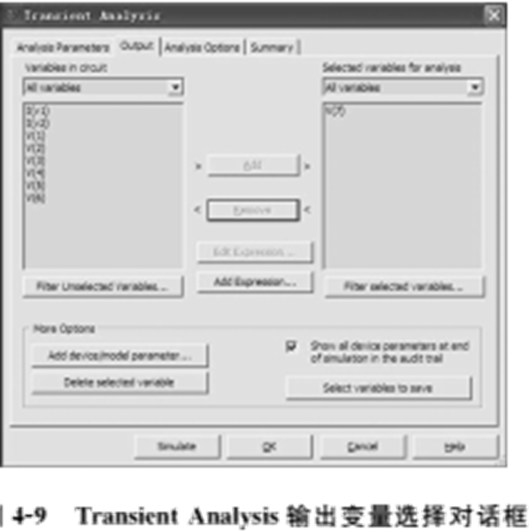

我们用图4-7晶体管共发射极放大电路为例,选定输出节点7进行TransientAnalysis。单击Simulate菜单中Analyses选项下的TransientAnalysis 命令,出现瞬态分析对话框如图4-8所示。InitialConditions中选“CalculateDC operation point(由直流工作点计算得到)”,设置好起始时间和终止时间。在对话框的Output 页,可进行输出变量(节点7的电压)选择,如图4-9所示。

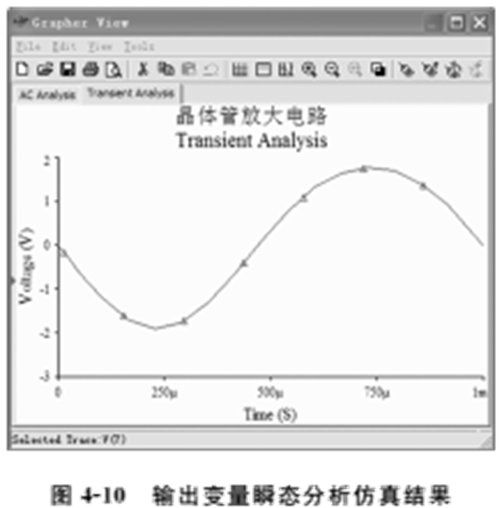

单击Simulate 进行分析,其仿真结果如图4-10所示。
