任务3.5 数字电路设计仪器的使用
3.5.1 逻辑转换仪的使用

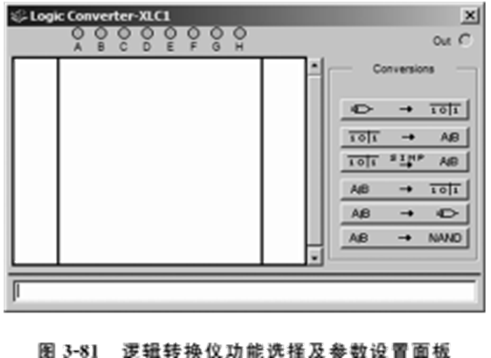

逻辑转换仪（LogicConverter）是Multisim特有的虚拟仪器，现实世界中并没有这种仪器，它可以实现逻辑电路、真值表和逻辑表达式的相互转换。逻辑转换仪的图标只有在将逻辑电路转换为真值表或逻辑表达式时，才需要与逻辑电路连接。逻辑转换仪的图标有9个端子，其中左边8个用于连接逻辑电路的输入端A、B、C、D、E、F、G、H，右边的一个连接输出端Out。如下图3-81所示逻辑转换仪编辑对话框，右侧的六个按钮依次是逻辑电路转换为真值表按钮、真值表转换为逻辑式按钮、真值表转换为简化逻辑式按钮、逻辑式转换为真值表按钮、逻辑式转换为逻辑电路按钮、逻辑式转换为与非门逻辑电路按钮。

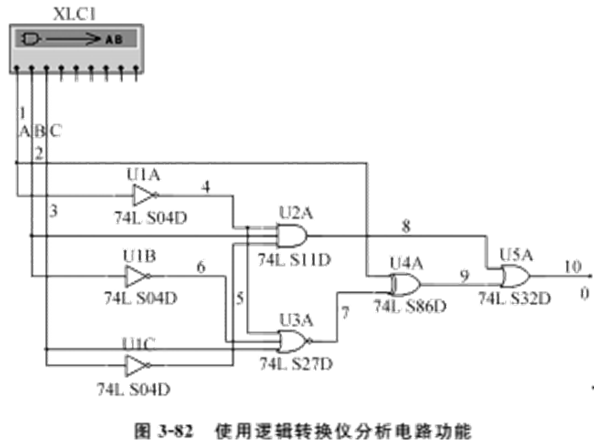

下面有电路图如图3-82所示，以分析电路的功能为例说明逻辑分析仪（LogicAnalyzer）的功能及使用方法。

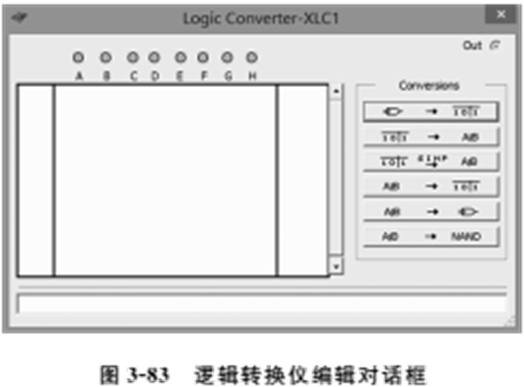

单击仪器仪表（Instruments）工具栏中的逻辑转换仪（LogicConverter），将电路的输入端A、B、C连接到逻辑转换仪的输入端A、B、C，输出端O连接到逻辑转换仪的输入端Out，双击逻辑转换仪，弹出如下图3-83对话框。

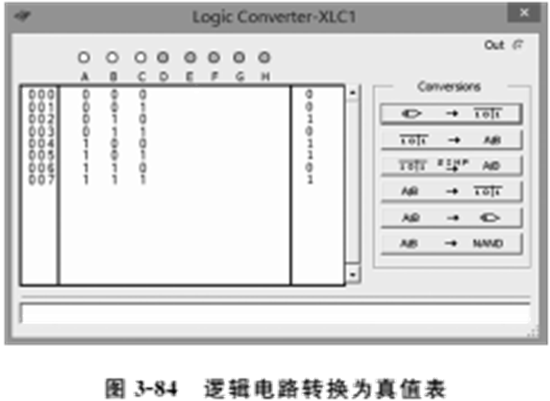

单击转换（Conversions）栏中的第一个按钮——逻辑电路转换为真值表按钮。如下图3-84所示。

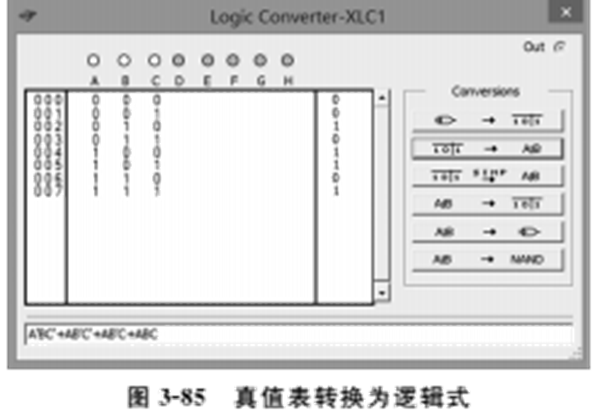

单击转换（Conversions）栏中的第二个按钮——真值表转换为逻辑式按钮，如图3-85所示。在逻辑表达式区域得出输入和输出的关系。
【提示】

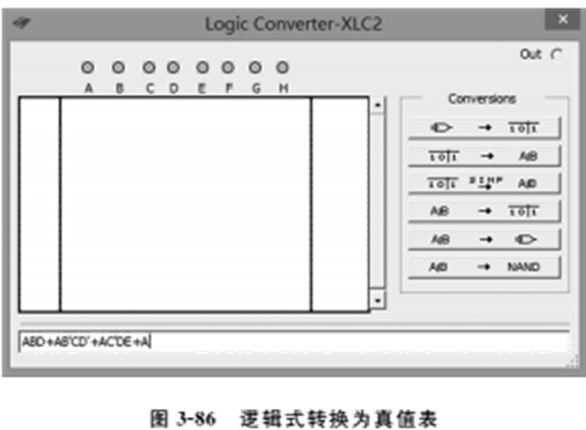

逻辑转换仪的使用不需要仿真，利用逻辑转换仪化简表达式ABD+AB’CD’+AC’DE+A。双击逻辑转换仪，在逻辑表达式区域输入ABD+AB’CD’+AC’DE+A，如下图3-86示，单击转换（Conversions）栏中的第四个按钮——逻辑式转换为真值表按钮。

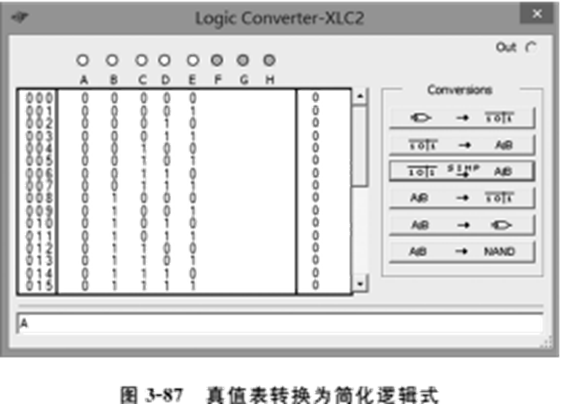

再单击转换（Conversions）栏中的第三个按钮——真值表转换为简化逻辑式按钮，如图3-87所示，在逻辑表达式区域得到化简结果，即ABD+AB’CD’+AC’DE+A=A。
