任务3.2 模拟时域仪器的使用

3.2.1 万用表的使用

1.数字万用表的图标和面板

数字万用表图标如图3-38(a)所示，可测量交直流电压、交直流电流和电阻、电平（dB）等。双击该图标即可出现数字万用表的面板，图3-38(b)所示。使用时数字万用表量程自动调整。

数字万用表面板上部有一个数字显示窗口、七个按钮和两个连接端，功能及作用如图3-39所示。

2.数字万用表的内部参数设置

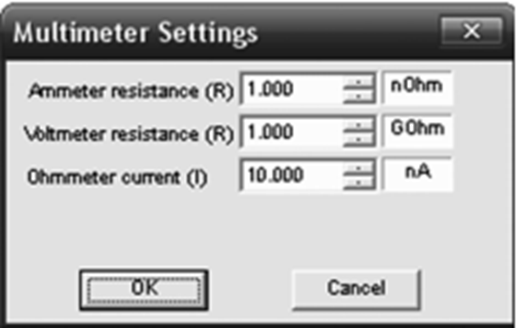

按面板图中的Set（设置）按钮时，会弹出下图所示的一个对话框，可进行万用表的内部参数设置。可设置数字万用表的内部参数：电流表内阻、电压表内阻、欧姆表内阻。

Ammeterresistance（R）：设置电流档的内阻（越小越好），其大小影响电流的测量精度。

Voltmeterresistance（R）：设置电压档的内阻（越大越好），其大小影响电压的测量精度。

Ohmmetercurrent（I）：设置用欧姆档测量时，流过欧姆表的电流值（越小越好）。

3.数字万用表的使用方法

(1)数字万用表测量交、直流电压（并联）。

(2)数字万用表测量交、直流电流（串联）。

(3)数字万用表测量电阻（并联）。

为测量准确，应注意做到以下几点：

①被测对象是一个不含源的器件或器件网络。

②电路中必须有一个接地点，否则无法测出电阻阻值；。

③数字万用表要设置为直流工作方式，即测量的电路中不能存在交直流信号源，否则测量结果不准确。

④保证没有与器件或器件网络相并联的其他电路。

⑤万用表电阻档无法判断二极管、三极管的好坏。

(4)用数字万用表测量电平。

3.2.2 示波器的使用

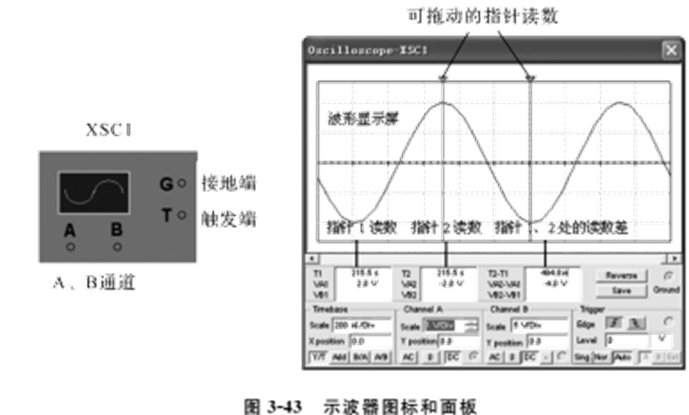

示波器（Oscilloscope）是电子测量中使用最为频繁的重要仪器之一，可用来观测信号的波形并可测量信号的幅度、频率、周期和相位差等参数。Multisim10提供了数字式存储示波器，借助它用户可以看到通常在实验室无法看到的瞬间变化的波形，并加以存储保留。示波器的图标和面板如图3-43所示。

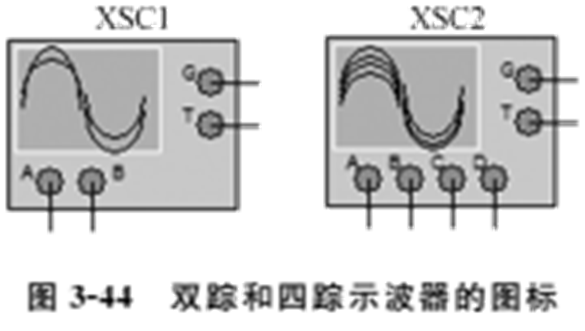

示波器分为双踪和四踪，图标如图3-44所示。

1.连接

示波器图标上的连接端：A通道接线端，B通道接线端，C通道接线端，D通道接线端，G接地端，T外触发端。

2.面板

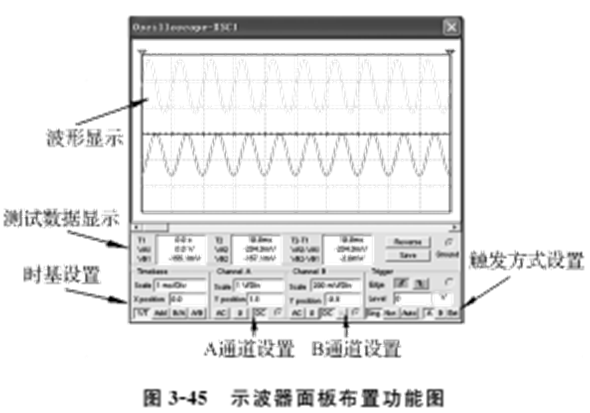

示波器的面板布置按功能不同分为6个区：时基设置区、触发方式设置区、A通道设置区、B通道设置区、测试数据显示区及波形显示区。

示波器面板设置及其操作如下：

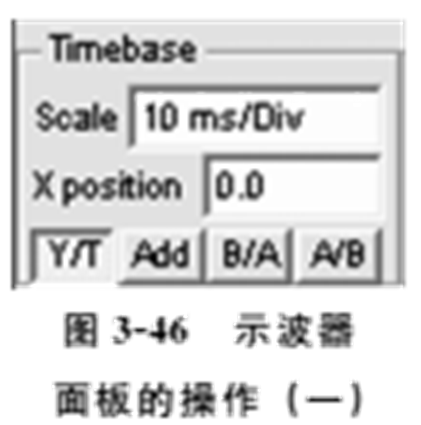

1.Timebase区：用来设置X轴方向时间基线扫描时间。

面板的操作（一）

Scale：选择X轴方向每一个刻度代表的时间；Xposition：用于设置X轴方向时间基线的起始位置；Y/T:Y轴方向显示A、B通道的输入信号，X轴方向显示时间基线；B/A：将A通道信号加到X轴作为扫描信号，B通道信号加在Y轴上；A/B：与B/A相反（以上这两种方式可用于观察李莎育图形）；ADD:X轴按设置时间进行扫描，A、B通道的输入信号之和加到Y轴方向显示。

2.ChannelA区：设置Y轴方向A通道输入信号的标度。

Scale：设置Y轴方向每格所表示的A通道输入信号电压数值；Yposition：设置X轴时间基线在显示屏幕中的上下位置。

AC：表示Y轴方向输入信号交流耦合；DC：表示Y轴方向输入信号直流耦合；0：表示将输入信号对地短路。

3.ChannelB区：其设置与ChannelA区相同。

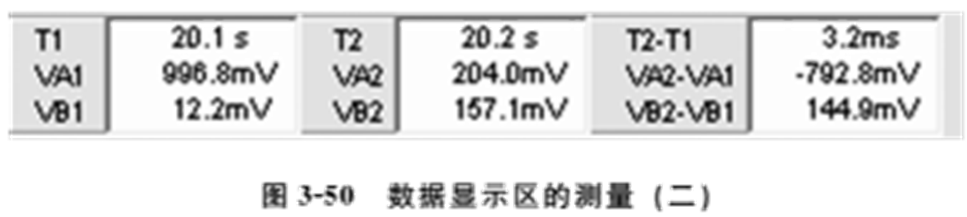

（1）左侧数据区表示1号读数游标所测信号波形的数据。T1表示1号读数指针离开屏幕最左端（时基线零点）所对应的时间，时间单位取决于Timebase所设置的时间单位；

VAl、VBl分别表示1号读数游标测得的A通道、B通道的信号幅度值，其值为电路中测量点的实际值，与X、Y轴的Scale设置值无关。

（2）中间数据区表示2号读数游标所在位置测得的数值。T2表示2号读数指针离开时基线零点的时间值。

VA2、VB2分别表示2号读数游标测得的通道A、通道B的信号幅度值。

（3）右侧数据区：T2-T1表示2号读数游标所在位置与1号读数游标所在位置的时间差值，可用来测量信号的周期、脉冲信号的宽度、上升时间及下降时间等参数。VA2-VAl表示A通道信号两次测量值之差，VB2-VBl表示B通道信号两次测量值之差。

单击Save按钮即可存储读数游标测量的数据，数据存储格式为ASCII码格式。
