任务2.3 创建子电路
子电路是用户自己创建的一种单元电路。将子电路存放在“UserDatabase”中，可以反复调用子电路。利用子电路可使复杂电路系统的设计模块化、层次化，不仅可以提高设计效率、缩短电路设计周期，而且可以增强电路的可读性。
2.3.1绘制子电路
为了便于与外电路连接，子电路必须添加输入/输出端口，绘制子电路的主要步骤如下：
1.绘制子电路的电路图。
2.在与其他电路相连的端口处连接输入/输出端符号，具体操作为：鼠标左键单击菜单栏“Place”→“Connectors”→“HB/SCConnector”或者单击鼠标右键选择“PlaceSchematic”→“HB/SCConnector”，然后将鼠标指针移动至某个端口处单击左键，完成一个输入/输出端符号的放置；重复以上操作或者进行复制、粘贴操作完成另一个输入/输出端符号的放置；并将这个符号进行必要的旋转等处理后与电路相连接。

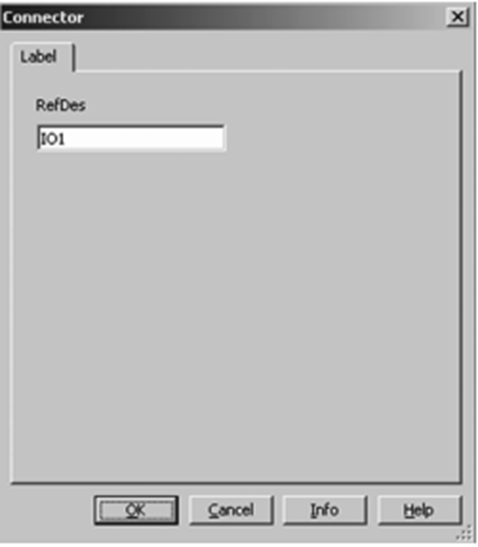

3.鼠标分别双击两个端口符号，在弹出的连接器对话框（如图2-9所示）“RefDes”栏中对各端口符号进行重新命名，确定输入端（IN）和输出端（OUT），完成子电路图（包含输入/输出端口）的绘制。
2.3.2添加子电路

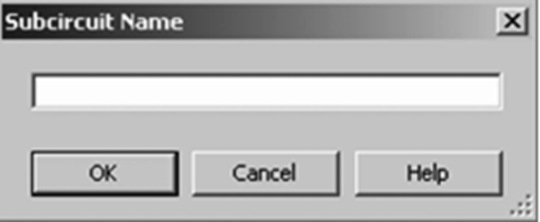

在子电路图的左上方空白处单击鼠标左键并拖曳（左键不释放）出一个包含该组子电路图的矩形区域后释放左键，然后鼠标左键单击菜单栏“Place”→“Replace by Subcircuit”或者单击鼠标右键选择“Replaceby Subcircuit”，在弹出的子电路名对话框（如图2-10所示）中直接输入子电路名称（注意不能使用中文命名），最后单击“OK”按钮完成子电路的添加保存。
2.3.3编辑及调用子电路
1.子电路的编辑

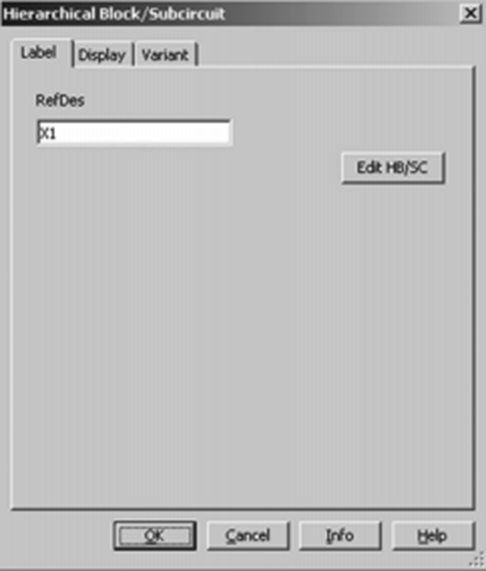

可以将鼠标指针移至子电路图标并双击左键调出层次块/子电路对话框（如图2-11所示）；或者首先单击鼠标左键选中该元件，然后单击鼠标右键或者单击菜单栏“Edit”再单击“Properties”也可以直接使用快捷键“Ctrl+M”调出“HierarchicalBlock/Subcircuit”对话框；在“Label”→“RefDes”栏对子电路图标的编号进行编辑，单击“OK”按钮完成操作。
2.子电路的调用
鼠标左键单击菜单栏“Place”→“New Subcircuit”或者单击鼠标右键选择“PlaceSchematic” →“New Subcircuit”亦可直接使用快捷键“Ctrl+B”，在弹出的子电路名对话框（如图2-9所示）中输入子电路的名称，即可调出子电路方块图。
【提示】
子电路的连接与一般的元器件相同，但不能旋转和更改属性。在同一个电路中可以使用多个相同或不同的子电路，但每一个子电路的编号必须是唯一的。
