任务2.2 创建总线电路

总线（Bus）通常是一组具有相关性信号线的总称，在电路上一般表现为一根粗线，因为总线并没有实际的电气连接意义，所以必须定义总线名和分支编号，具有相同分支编号的导线在电气上是连接的，这样既节省原理图空间，又便于读图。

2.2.1放置总线

放置总线大致分为两步。第一步有四种方法：

1.鼠标左键单击元件工具栏的图标；

2.单击鼠标右键，然后单击左键选择“PlaceSchematic” → “Bus”；

3.左键单击菜单栏“Place”→“Bus”；

4.使用快捷键“Ctrl+U”。第二步为在电路工作区的适当位置单击鼠标左键定义总线起点，然后移动指针至需要转折处单击鼠标左键，继续移动指针至总线终点双击鼠标左键即完成放置该总线，总线放置完成后系统自动命名为“Bus编号”。

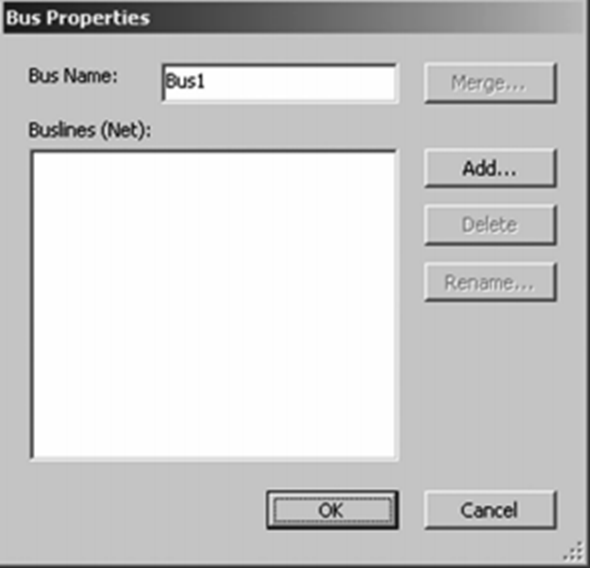

可以将鼠标指针移至相关总线并双击鼠标左键调出总线属性对话框（如图2-6所示)

2.2.2添加分支线

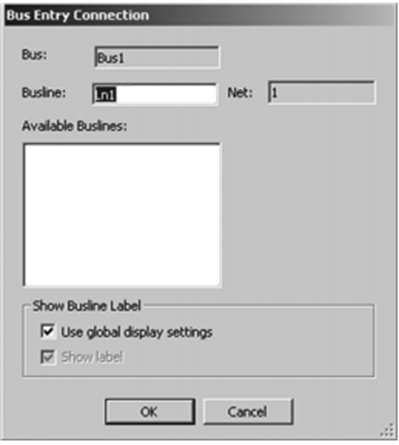

添加分支线的操作方法：首先将鼠标指针移至将要与总线连接的元器件引脚使其出现一个“黑点小十字”，然后单击鼠标左键并移动该“黑点小十字”及其引出线移至总线相应位置附近，使其出现合适角度的分支线，然后单击左键，在弹出的总线入口连接对话框（如图2-7所示）中“Busline”内输入分支线的编号或名称，单击“OK”按钮完成操作。

【提示】

Multisim中总线的放置比较容易操作，需要特别注意的是如何实现分支线与总线的连接。

实训任务

在Multisim中绘制并保存图2-8所示电路图。
