任务1.2 Multisim图纸的设置及导出操作

1.2.1Multisim图纸的设置

1.图纸标题栏编辑

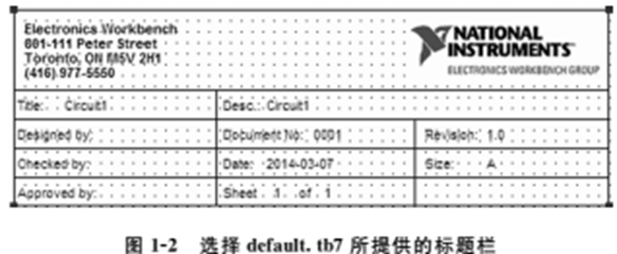

图1-2所示为选择defaulttb7（默认标题栏文件）打开时的标题栏。

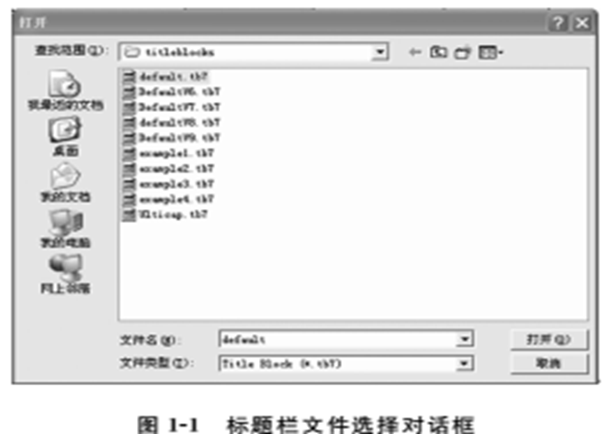

用鼠标点击Place菜单中的Title Block（Place→Title Block）则打开一个标题栏文件选择对话框如图1-1所示，在标题栏文件中包括10个可选择的标题栏文件。

图1-2中：

Title：当前电路图的图名，程序会自动将文件名称设定为图名。

Desc：当前电路图的功能描述，可以用来说明该电路图。

Designed：当前电路图的设计者姓名。

Checked：当前电路图的检查者姓名。

Approved by：当前电路图的核准者姓名。

Document：当前电路图的图号。

用鼠标指向标题栏文字块，双击或单击鼠标右键，在弹出的菜单中选择Properties命令，出现如图13所示的标题栏文字编辑窗口，在此窗口中可以对标题栏文字进行编辑和修改。

2.有关图纸属性设置

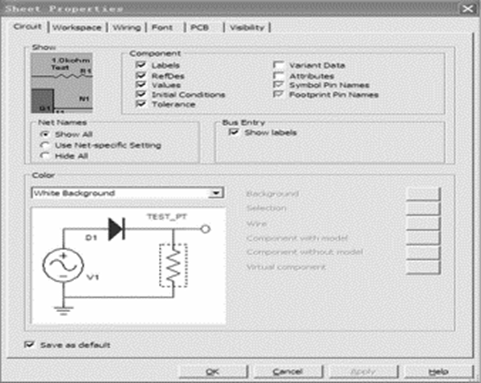

选择菜单Options栏下的Sheet Properties（图纸属性设置）命令，出现如图1-4所示的对话框

（1）Circuit选项。

Show 图框中可选择电路各种参数，如labels选择是否显示元器件的标志，RefDes选择是否显示元器件编号，Values选择是否显示元器件数值，InitialCondition选择初始化条件，Tolerance选择公差。

（2）Workspace选项。

Show Grid：选择电路工作区里是否显示格点。

Show Page Bounds：选择电路工作区里是否显示页面分隔线（边界）。

Show border：选择电路工作区里是否显示边界。

Sheet size区域的功能是设定图纸大小（A－E、A0－A4以及Custom选项），并可选择尺寸单位为英寸（Inches）或厘米（Centimeters），以及设定图纸方向是Portrait（纵向）或Landscape（横向）。

（3）Wiring选项。

在Wiring对话框中：

Wire Width：选择线宽。

Bus Width：选择总线线宽。

Bus Wiring Mode：选择总线模式。

（4）Font选项。

Font选项可以选择字体、选择字体的应用项目以及应用范围等栏目。

（5）PCB选项。

PCB选项选择与制作电路板相关的命令。

（6）Default对话框。

Set as Default按钮将当前设置存为用户默认设置，影响新建电路图；RestoreDefault按钮将当前设置恢复为用户的默认设置。OK按钮不影响用户的默认设置，只影响当前电路图设置。

1.2.2Multisim图纸的导出

Multisim图纸的导出方法有两种，一种是复制粘贴，另一种是以PCB的形式导出。以PCB的形式导出方法如下：

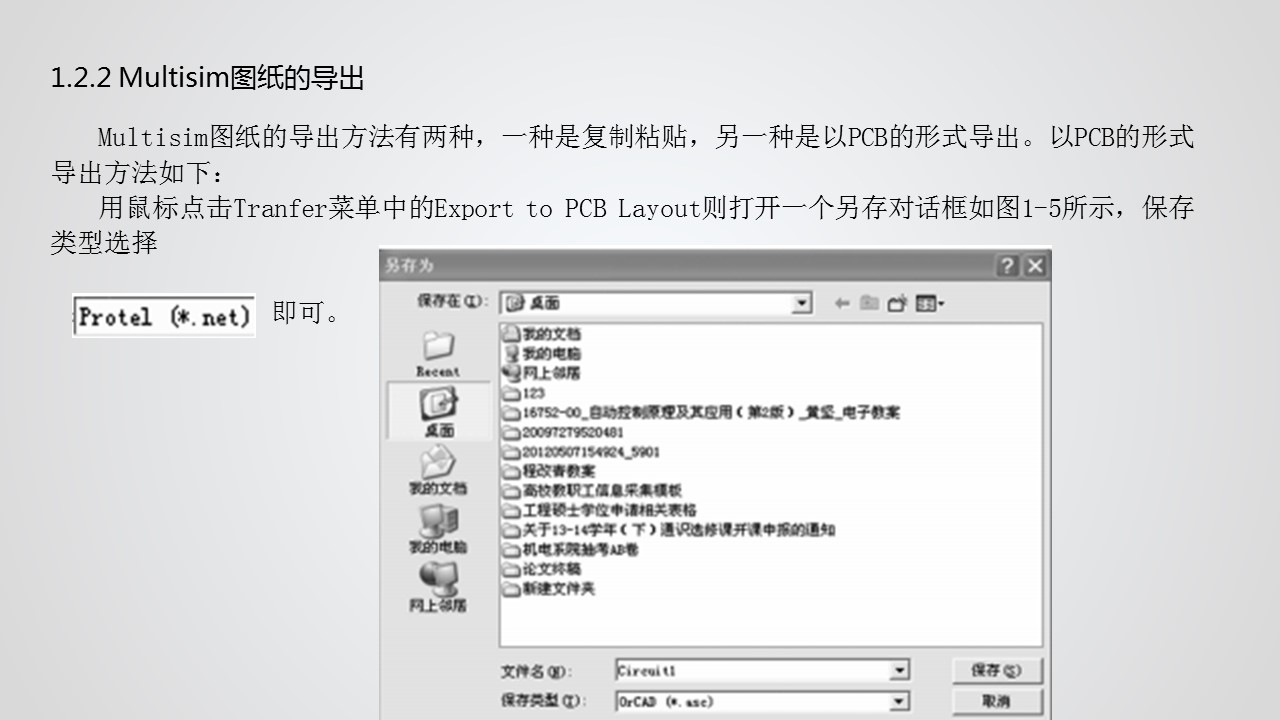

用鼠标点击Tranfer菜单中的Exportto PCB Layout则打开一个另存对话框如图1-5所示，保存类型选择即可。
