实验目的

1      1.使学生了解激光器模式的形成及特点，加深对其物理概念的理解；通过测试分析，掌握模式分析的基本方法。对本实验使用的重要分光仪器——共焦球面扫描干涉仪，了解其原理，性能，学会正确使用。

       2. 用共焦球面扫描干涉仪测量He-Ne激光器的相邻纵横模间隔，判别高阶横模的阶次；观察激光器的频率漂移记跳模现象，了解其影响因素；观察激光器输出的横向光场分布花样，体会谐振腔的调整对它的影响。

实验仪器

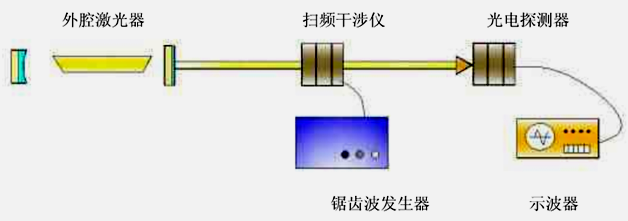

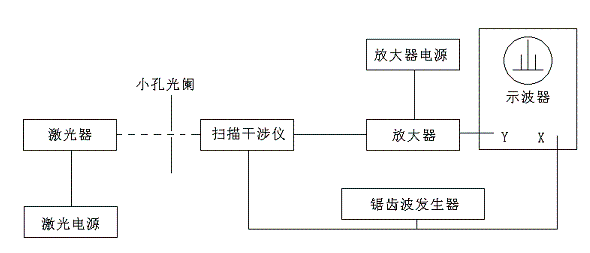

      He-Ne激光器、激光电源、小孔光阑、共焦球面扫描干涉仪、锯齿波发生器、放大器、示波器等。

   实验原理

实验步骤

数据记录

仪器简介



仪器制造厂商：天津市托普仪器有限公司

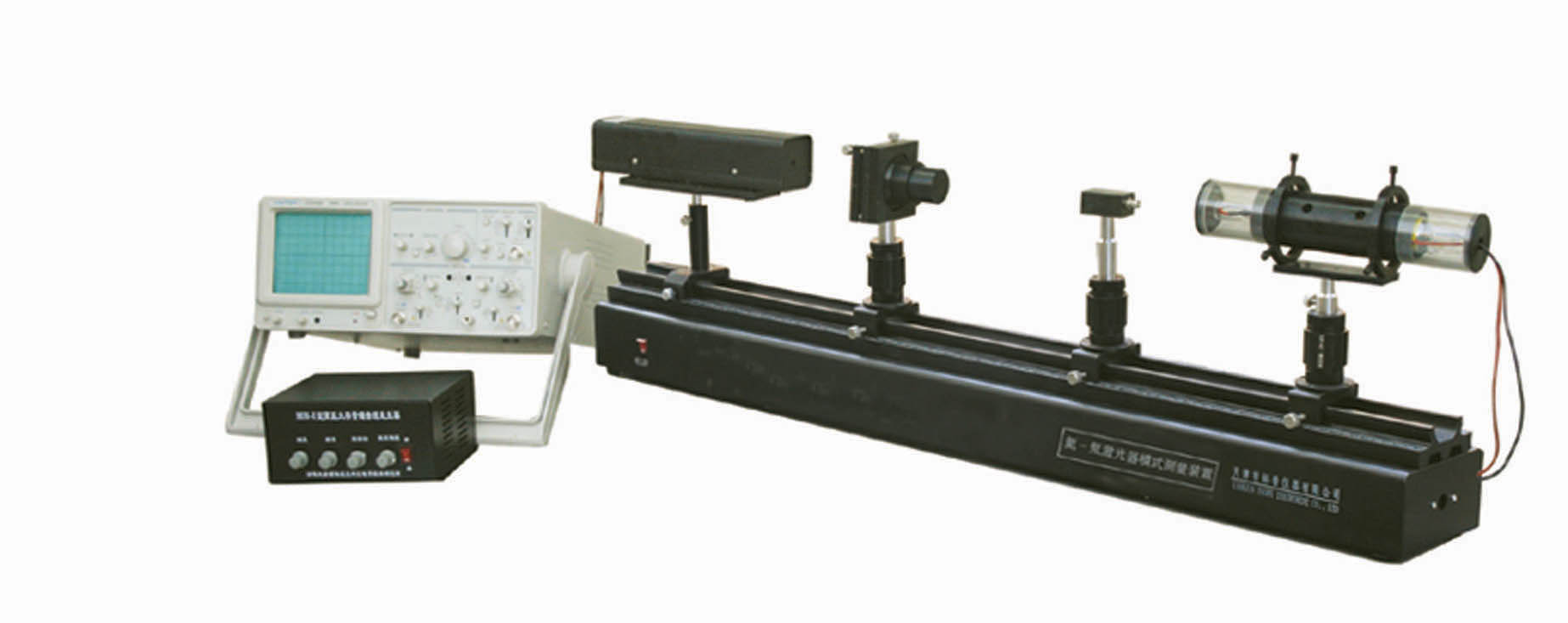

仪器型号：XGL-3型He-Ne激光器模式分析实验仪

仪器类型：

1、导轨组     2、多模氦氖激光器   3、半外腔氦氖激光器     4、谐振腔反射镜

5、共焦扫描干涉仪，接收器，锯齿波发生器   6、激光功率指示仪    7、示波器

8、刀口部件   9、可调氦氖激光器电源

主要特点：本实验装置采用氦氖激光器做为光源，配合不同的仪器可以进行激光器谐振腔设计，激光器模式（纵模，横模）分析， 发散角测量等。

1.1     技术参数

半外腔氦氖激光器：

谐振腔曲率半径      1m       ∞

中心波长            632.8nm

全内腔He-Ne激光器

腔长                250mm

功率                ≥1.5mW

中心波长            632.8nm

共焦球面扫描干涉仪：

反射中心波长        632.8nm

自由光谱范围        2.5GHz

精细常数           ＞100
