任务3 中拖板的拆卸

一、相关知识

中拖板（横刀架）：中拖板可带动小拖板沿大拖板上的导轨作横向移动。车床进给运动的操纵箱。在其上装有刀架。接通丝杠时，合上开合螺母，可车削螺纹。接通光杠时，可使刀架作纵向移动或横向移动，用来车削圆柱面或端面。

二、任务准备

1． 拆前看清组合件的方向、位置排列等，以免装配时搞错。

2． 拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。

3． 注意安全，拆卸时要注意防止箱体倾倒或掉下，拆下零件要往桌案里边放， 以免掉下砸人。

三、任务实施

1、根据给定的尾座装配图，识读并制定合理的拆卸方案，准备拆卸时所需的工具、拆装工作台，然后分组让学生自己动手进行拆卸，并对学生拆卸时不清楚的地方进行指导。

2、操作步骤

操作一 完成拆卸小拖板后

操作二 拆下后端防护罩

操作三 拆下前端防护板

操作四 取下中拖板三个螺母的固紧螺钉，取出定位套

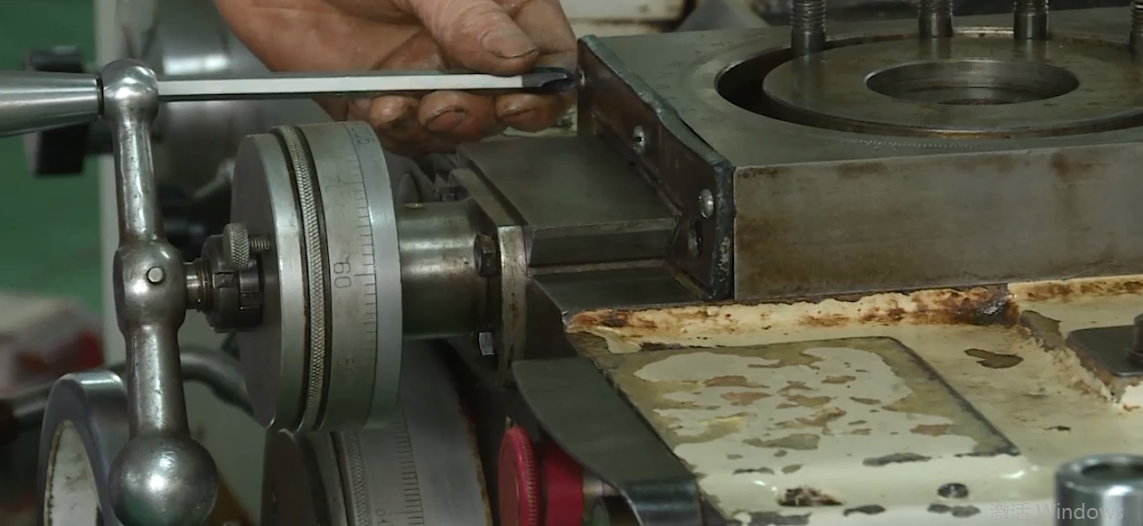

操作五 拧下中拖板刻度座的4只紧固螺钉。

操作六 取出丝杆组件

操作七 取出塞铁螺钉

操作八 用调整螺钉顶出塞铁，取下塞铁，取下调整螺钉

操作九 取下中拖板

操作十 取出垫片和中拖板螺母组件

操作十一在中拖板上取下四个T型螺栓
